带花键轴段组合式锥齿轮传动结构

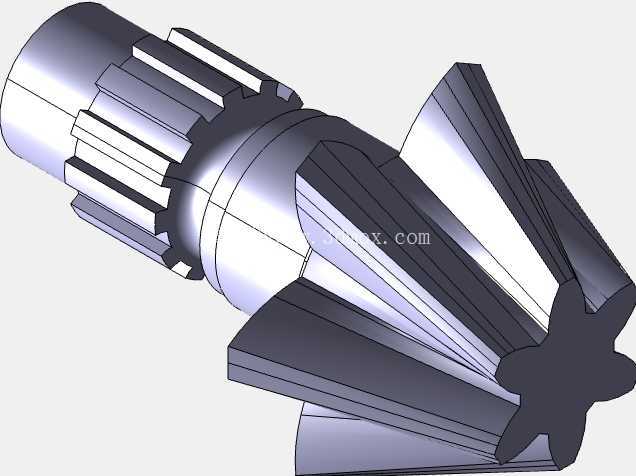

　　在中小功率动力换向传动场景里，这类集成花键轴段的锥齿轮结构，常被布置在差速器输入端、小型农机传动箱、轻工设备转角传动工位，用来实现相交轴之间的旋转动力传递，相比分体装配的锥齿轮与传动轴结构，一体化的轴齿设计能减少装配累计误差，提升传动同轴度，在高转速工况下的动平衡表现更稳定。从结构功能来看，锥齿轮段采用渐开线齿形，齿向沿节锥母线方向分布，啮合过程中可将输入轴的水平旋转运动转换为垂直方向的输出，适配需要90度换向的传动布局；花键轴段采用矩形花键齿形，齿侧配合间隙经过公差匹配，既可以传递较大扭矩，也能在装配时实现轴向位置的微调，适配不同安装距的箱体配合需求，避免因箱体加工误差导致的齿轮啮合间隙过大或卡滞问题。

　　设计这类轴齿结构时，首先要根据传动比要求确定锥齿轮的节锥角、齿数与模数，齿顶高系数取标准值保证啮合重合度，同时要校核齿面接触强度与齿根弯曲强度，匹配常用的40Cr调质后表面淬火的材料工艺，齿面硬度控制在合理区间兼顾耐磨性与芯部韧性；花键段的大径、小径与齿宽参数要匹配配合的传动轮毂内花键尺寸，轴肩位置的过渡圆角做圆弧处理，减少应力集中，避免长期交变载荷下出现轴段断裂风险。

　　安装边界方面，锥齿轮的背锥面要与箱体轴承座端面保留足够的调整间隙，方便装配时通过调整垫片控制啮合侧隙，花键轴段的两个轴承安装位同轴度公差要控制在IT6级以内，保证轴系旋转时的径向跳动量符合传动要求，轴端预留的锁紧螺纹位置要避开花键啮合区域，防止装配时螺母干涉花键传动副。实际工况应用中，这类结构不需要额外的连接件来固定齿轮与轴，减少了传动链上的零件数量，降低了装配复杂度，在空间受限的小型传动箱内优势明显，比如园林机械的割台传动、小型输送线的转角动力传输工位，都能看到这类集成式锥齿轮轴的应用，日常维护时只需要定期检查齿面磨损情况与轴承游隙，不需要额外排查齿轮与轴的连接松动问题，长期运行的可靠性比分体式结构更有优势。

　　建模过程中要注意锥齿轮齿面的渐开线生成逻辑，保证齿形沿节锥方向的收敛精度，花键齿的等分公差要严格控制，避免装配时出现单齿受力过大的情况，轴段上的退刀槽、越程槽尺寸要符合加工工艺要求，避免出现无法加工的结构死角，同时要预留润滑通道的位置，保证啮合齿面与花键配合面能得到充分的润滑油浸润，降低运行过程中的磨损速率。
