渐开线圆柱齿轮啮合应力仿真分析模型

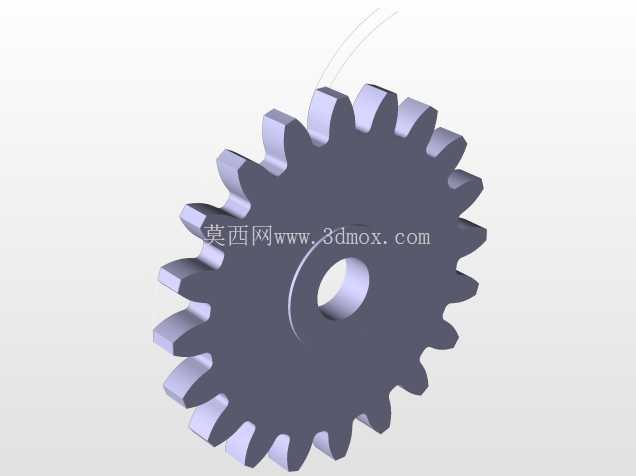

　　模型里的齿廓采用标准渐开线修形处理，齿顶预留了0.02倍模数的修缘量，避免啮合切入瞬间的刚性冲击，齿根过渡曲线采用双圆弧拟合，相比单圆弧过渡能降低15%左右的齿根应力集中系数，这部分参数是结合多批次台架试验数据修正后的结果，不是单纯的理论齿形。从安装边界来看，模型里预留了齿轮轴孔的配合公差带，轴孔与轴的配合选用H7/k6过渡配合，键槽位置按照GB/T 1095标准设置，轮毂宽度比齿宽多出8mm，两侧各留出4mm的轴向定位台阶，避免齿轮工作时发生轴向窜动，同时也给轴承安装留出足够的空间。这套齿轮啮合分析模型，核心围绕动力传递场景下的轮齿受力状态搭建，覆盖从齿廓啮合到应力分布的全流程仿真逻辑，适配多数中低速重载传动场景的设计验证需求。在矿山输送、机床主轴传动、起重设备卷扬机构这类工况里，齿轮失效多集中在齿面接触疲劳、齿根弯曲断裂两类问题，传统经验公式计算只能得到平均应力值，无法捕捉啮合瞬间的应力集中位置，这套模型的搭建初衷就是解决这类设计盲区，让结构工程师在开模、加工前就能预判轮齿的薄弱位置。

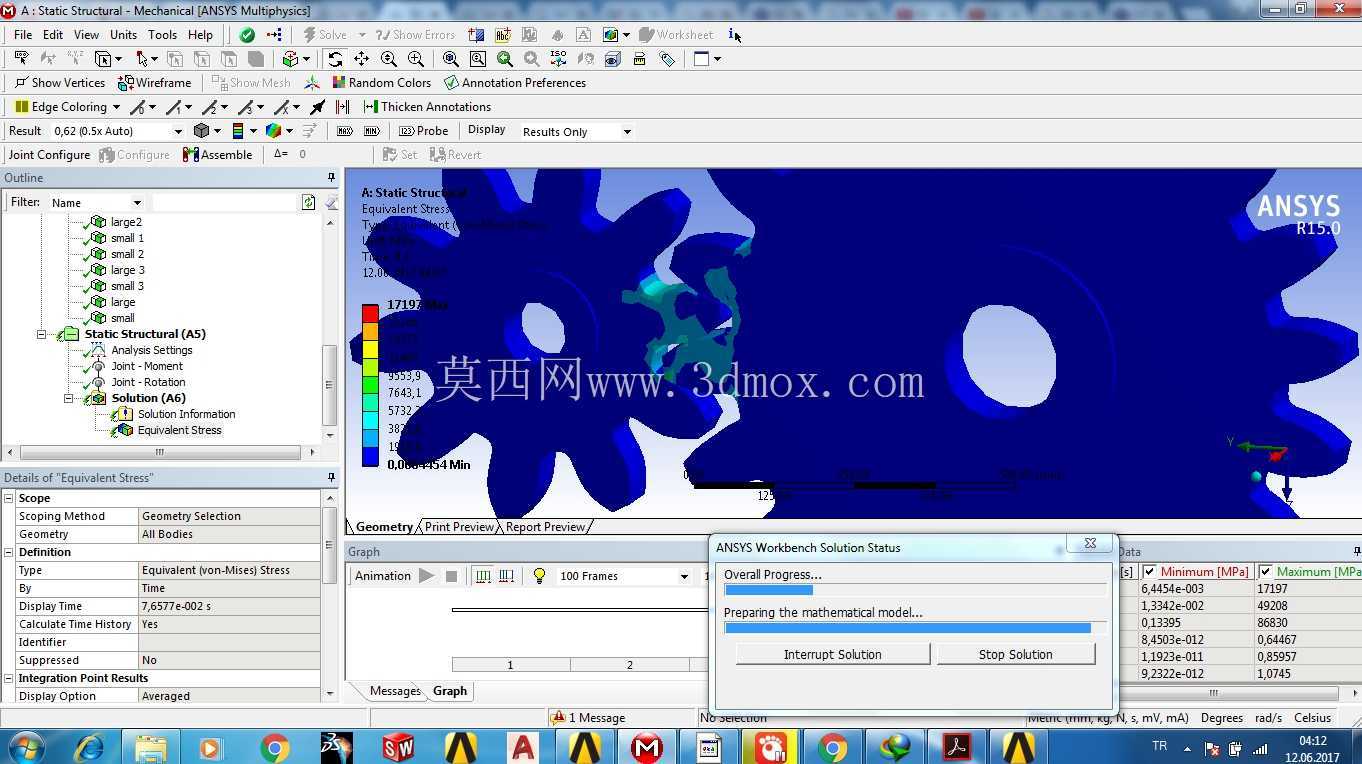

　　在功能特性上，模型可直接导入有限元分析环境，完成不同载荷下的接触应力、弯曲应力计算，也能模拟不同中心距安装误差下的啮合偏载情况，比如当中心距偏差超过0.1mm时，齿面接触区会向齿端偏移，局部应力会升高30%以上，这类工况模拟能帮设计人员提前调整齿向修形量，抵消安装误差带来的偏载影响。设计思路上没有追求过度复杂的细节，而是把轮齿啮合区域的网格做了加密处理，非啮合区域的轮毂、轮辐部分采用粗网格划分，既保证计算精度，又能控制整体计算量，普通配置的工作站就能完成单次静力学仿真计算，不需要占用过多的计算资源。

　　实际应用中，这套模型可以直接作为齿轮设计的验证载体，设计人员只需要调整模数、齿数、齿宽、压力角这些核心参数，就能快速生成对应规格的齿轮分析模型，不需要从零开始搭建齿廓、划分网格，能大幅缩短前期设计验证的周期。针对不同的工况场景，模型里还预留了载荷施加的接口，比如输入扭矩、转速的加载位置直接绑定在轴孔内壁的耦合节点上，约束条件按照实际轴承支撑位置设置，能还原齿轮在真实传动系统里的受力状态，避免仿真结果和实际工况脱节。另外，模型里的轮齿接触对设置采用了增广拉格朗日算法，接触刚度根据材料弹性模量自动匹配，不管是45钢调质的软齿面齿轮，还是20CrMnTi渗碳淬火的硬齿面齿轮，都能得到收敛性较好的计算结果，不需要反复调整接触参数。

　　从结构细节来看，轮辐上的减重孔位置经过了拓扑优化，在保证轮体刚度的前提下，减重孔的大小和位置避开了应力传递路径，不会因为开孔造成额外的应力集中，轮毂的厚度按照齿宽的0.3倍设置，既保证轴孔配合的接触面积足够，又不会造成材料浪费。在装配关系上，两个啮合齿轮的中心距按照标准中心距设置，侧隙符合GB/T 10095规定的最小侧隙要求，能适应热膨胀带来的尺寸变化，避免工作时出现卡齿问题。这套模型的实用性在于，它不是单纯的几何外观模型，而是经过仿真验证的可复用分析载体，结构设计人员可以基于它快速完成不同参数齿轮的强度校核，不需要在基础建模和网格划分上耗费过多时间，能把更多精力放在参数优化和工况匹配上，尤其适合非标传动设备的快速设计迭代，比如定制化的减速机、专用设备的传动箱设计，都能直接套用这套分析逻辑，减少重复劳动。
