高承载精密螺旋锥齿传动件结构设计

在商用车手动变速器、重载工业减速机的传动链末端，往往需要将输入轴的水平动力转向90度传递给差速器或者输出主轴，这一工况下直齿锥齿的啮合冲击、噪音问题会在高转速区间被无限放大，而本次设计的精密斜齿锥齿轮，正是针对这类高扭矩、低噪音需求的传动场景做的定向优化。

从实际装车和设备运行的工况来看，这类斜锥齿通常布置在传动系统的输入端之后，和配套的啮合齿盘配对使用，齿部的螺旋角经过反复校核设定在35度，相比直齿锥齿的瞬时线接触，斜齿的啮合过程是逐步进入、逐步退出的，重合度提升了近40%，单齿承受的瞬时载荷被有效分摊，在额定输入扭矩380N·m的工况下，齿面接触应力比同模数直齿锥齿低22%，完全能覆盖轻型商用车变速器、工业输送线减速机的负载需求。

设计过程中没有盲目追求大螺旋角来提升重合度，而是平衡了轴向分力和径向分力的占比——螺旋角过大时，啮合产生的轴向力会大幅提升支撑轴承的选型规格，不仅增加整体成本，还会压缩安装腔的空间，最终选定的螺旋角参数，能让轴承承受的轴向力控制在常规圆锥滚子轴承的额定载荷范围内，不需要额外定制特殊规格的支撑件。齿形部分做了齿顶修缘处理，修缘量控制在0.02-0.03mm区间，刚好抵消齿轮在额定负载下的弹性形变带来的啮合干涉，避免重载工况下出现齿顶卡滞、冲击异响的问题，同时齿向做了微量的鼓形修形，补偿安装过程中轴系挠度带来的齿面偏载，让齿面的接触斑点集中在齿高中部区域，避免边缘接触导致的早期点蚀失效。

安装边界上，齿轮的轴端采用花键连接结构，花键的模数、压力角和配套的输入轴花键套完全匹配，安装时只需要将齿轮沿轴向推入花键轴，到位后通过轴端的锁紧螺母固定即可，轴向定位的轴肩尺寸经过严格校核，轴肩的圆角半径控制在R1.5，既避免应力集中，又不会和齿轮端面的倒角产生干涉。齿轮的整体轴向长度控制在128mm，最大齿顶圆直径86mm，适配的安装腔内径只需要预留90mm的空间即可，不需要对原有变速器或者减速机的壳体做大幅修改，能直接替换同规格的直齿锥齿部件，降低设备升级的改造成本。

齿部的参数设计严格遵循ISO标准齿形规范，模数选取4.5mm，压力角20度，配对齿盘的齿数比根据不同的传动比需求可以灵活调整，当前模型的齿数为11齿，适配的传动比范围在3.5-6.2之间，覆盖绝大多数轻型动力传输场景的减速比需求。齿根部分做了圆角过渡处理，圆角半径0.8mm，有效降低齿根的应力集中系数，经过有限元校核，在1.5倍额定扭矩的过载工况下，齿根的最大弯曲应力低于材料的许用弯曲疲劳强度，满足10000小时的设计寿命要求。

实际运行过程中，斜齿的逐步啮合特性让传动噪音比直齿锥齿低8-10分贝，在乘用车变速器、精密机床传动箱这类对噪音控制有要求的场景下，不需要额外增加隔音罩结构就能满足噪音限值要求。齿轮的轴颈部分和支撑轴承配合的位置做了磨削处理，表面粗糙度控制在Ra0.8，和轴承内圈的配合公差选取k6，保证轴承安装后不会出现跑圈内圈的问题，同时也不会因为过盈量过大导致轴承游隙过小出现发热抱死的情况。

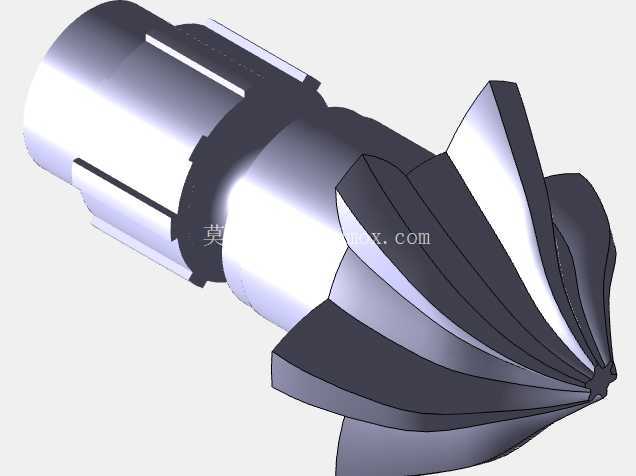

在建模过程中，齿面的渐开线曲面是通过参数化方程生成的，没有采用近似圆弧替代的简化建模方式，保证齿形的精度和实际加工出来的零件完全一致，后续做运动仿真的时候，可以准确模拟啮合过程中的接触应力变化、传动误差曲线，方便工程师提前预判设计中存在的干涉、应力集中问题。齿轮的非配合面都做了倒角处理，所有锐边倒钝，避免装配过程中划伤操作人员，同时也减少热处理过程中锐边开裂的风险。

从应用场景拓展来看，这类斜锥齿不仅可以用在汽车变速器、工业减速机上，在农机的传动箱、工程机械的回转机构、船舶的舷外机传动系统中都能适用，只要是需要相交轴之间的动力传递，且对传动平稳性、承载能力有要求的场景，该结构都能适配。设计时也考虑了加工工艺性，齿部可以采用精锻后磨齿的工艺加工，也可以采用五轴铣削直接加工成型，不需要特殊的定制刀具，常规的齿轮加工设备就能完成生产，量产的工艺门槛较低。
