刚性半法兰联轴器机械传动构件

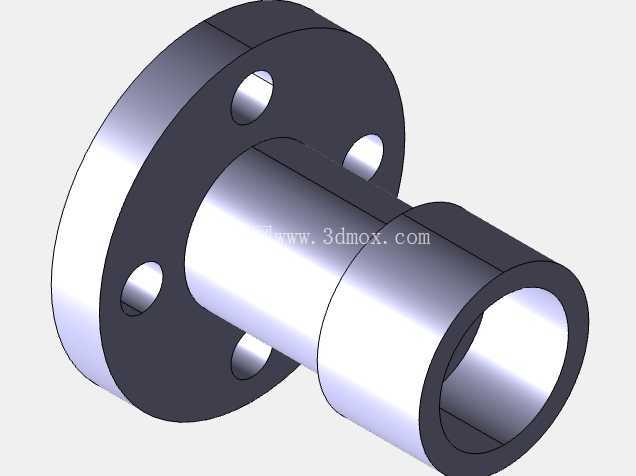

　　在常规工业传动系统的轴系对接场景中，这类半体法兰联轴器是刚性轴连接方案里的基础构件，主要承担两根同轴布置传动轴之间的扭矩传递作用，常见于中小型输送设备、通用机床进给轴组、小型泵组驱动端这类对传动同轴度要求较高、传动载荷平稳无强冲击的工况中，区别于带补偿量的弹性联轴器，这类刚性法兰结构不存在挠性变形余量，安装时对两轴的对中精度要求更高，但扭矩传递效率更稳定，长期运行下无弹性元件老化失效的隐患，维护成本更低。从结构设计逻辑来看，这个半联构件采用一体成型的轴套加法兰盘结构，一端为带内孔的空心轴套，用于套装在待连接的传动轴轴端，轴套内壁可根据实际装配需求设计为光孔配合平键传动，或是带锁紧槽的过盈配合结构，保证轴与联轴器之间无相对转动间隙；另一端为带均匀分布螺栓孔的圆形法兰盘，两个半联构件的法兰端面贴合后，通过穿装在螺栓孔内的高强度螺栓完成锁紧，依靠法兰端面的摩擦力与螺栓的剪切力共同传递扭矩。

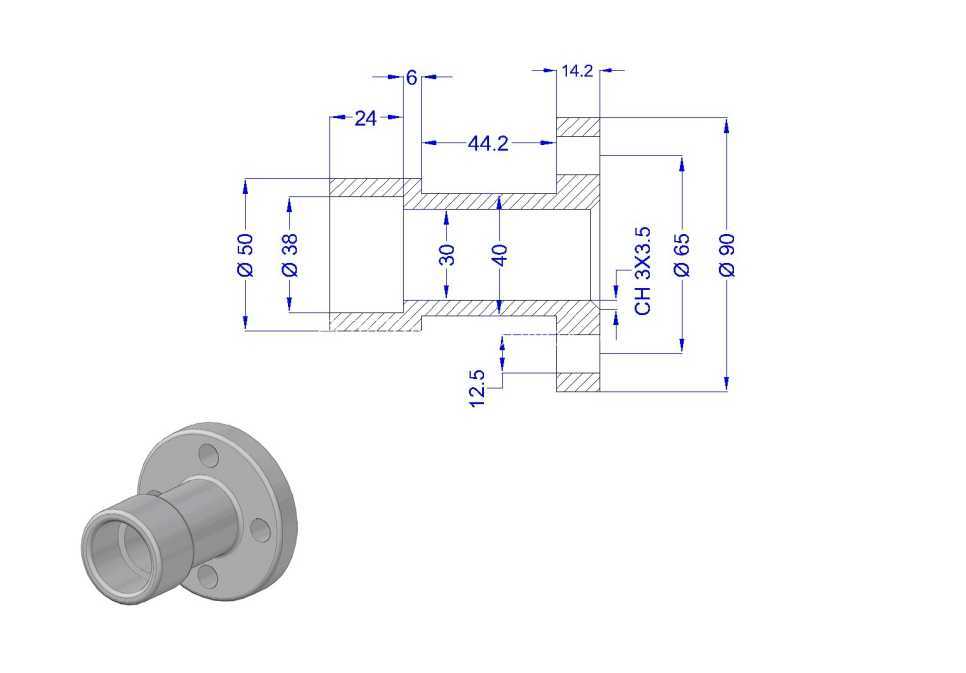

　　设计过程中首先要匹配对接轴的轴径确定轴套内孔尺寸，轴套的轴向长度需要满足轴头配合的接触长度要求，避免配合长度不足导致轴端压溃或是传动打滑，通常轴套长度取轴径的1.2到1.5倍区间，根据传递扭矩的大小做调整；法兰盘的外径尺寸需要大于轴套外径，预留出螺栓孔的布置空间，螺栓孔的数量通常根据法兰盘外径选取3到6个不等，沿法兰盘圆周方向均匀分布，保证锁紧时各螺栓受力均匀，孔位的分度圆直径需要避开轴套外壁，同时保证法兰盘边缘留有足够的壁厚，避免螺栓锁紧时法兰盘边缘出现应力开裂。

　　法兰盘与轴套衔接的位置做了倒角过渡处理，一方面是消除加工过程中产生的应力集中点，避免长期交变载荷下衔接位置出现疲劳裂纹，另一方面也能在装配时起到导向作用，方便两个半联构件的法兰端面快速对位，避免磕碰损伤结合面。法兰的结合面需要保证足够的平面度与表面粗糙度，装配时结合面之间不能夹杂铁屑、毛刺等杂物，否则会导致两轴对接后出现同轴度偏差，运行过程中产生异常振动，加速轴承与轴封的磨损。从安装边界来看，这类半联轴器装配时需要先将轴套完全推入轴端的定位台阶处，保证轴套端面与轴肩完全贴合，法兰盘的外圆面需要做跳动校验，保证法兰盘端面与轴线的垂直度误差在允许范围内，否则两个半联锁紧后会出现别劲现象，额外增加传动系统的负载。

　　螺栓锁紧时需要采用对角分次锁紧的方式，按照对角线顺序逐步拧紧每一颗螺栓，避免单个螺栓受力过大导致法兰盘倾斜，所有螺栓的锁紧扭矩需要保持一致，保证法兰端面各位置的压紧力均匀。这类刚性法兰联轴器不适合用在启动频繁、正反转切换频繁或是存在较大冲击载荷的传动场景中，因为刚性结构无法缓冲载荷冲击，也不能补偿两轴之间的径向、角向或是轴向偏移，一旦安装对中不到位，运行过程中会产生极大的附加载荷，极易造成轴的弯曲变形、轴承过早损坏甚至螺栓断裂的故障，但在安装对中精度有保障、载荷平稳的工况下，这类结构的联轴器传动效率接近100%，没有传动间隙，回转精度高，非常适合对传动同步性有要求的场合。建模过程中需要重点关注轴套内孔与法兰端面的垂直度公差、螺栓孔的位置度公差，这些形位公差直接影响后续的实际装配效果，倒角与圆角的细节不能省略，这些工艺结构虽然不直接参与传动，但直接影响零件的加工工艺性与装配便利性，法兰盘上的螺栓孔需要做沉头处理或是倒角，去除孔口的毛刺，避免螺栓穿装时被孔口毛刺卡滞，也能减少螺栓头部的应力集中。
