九十度弯角偏置式安装固定支座结构

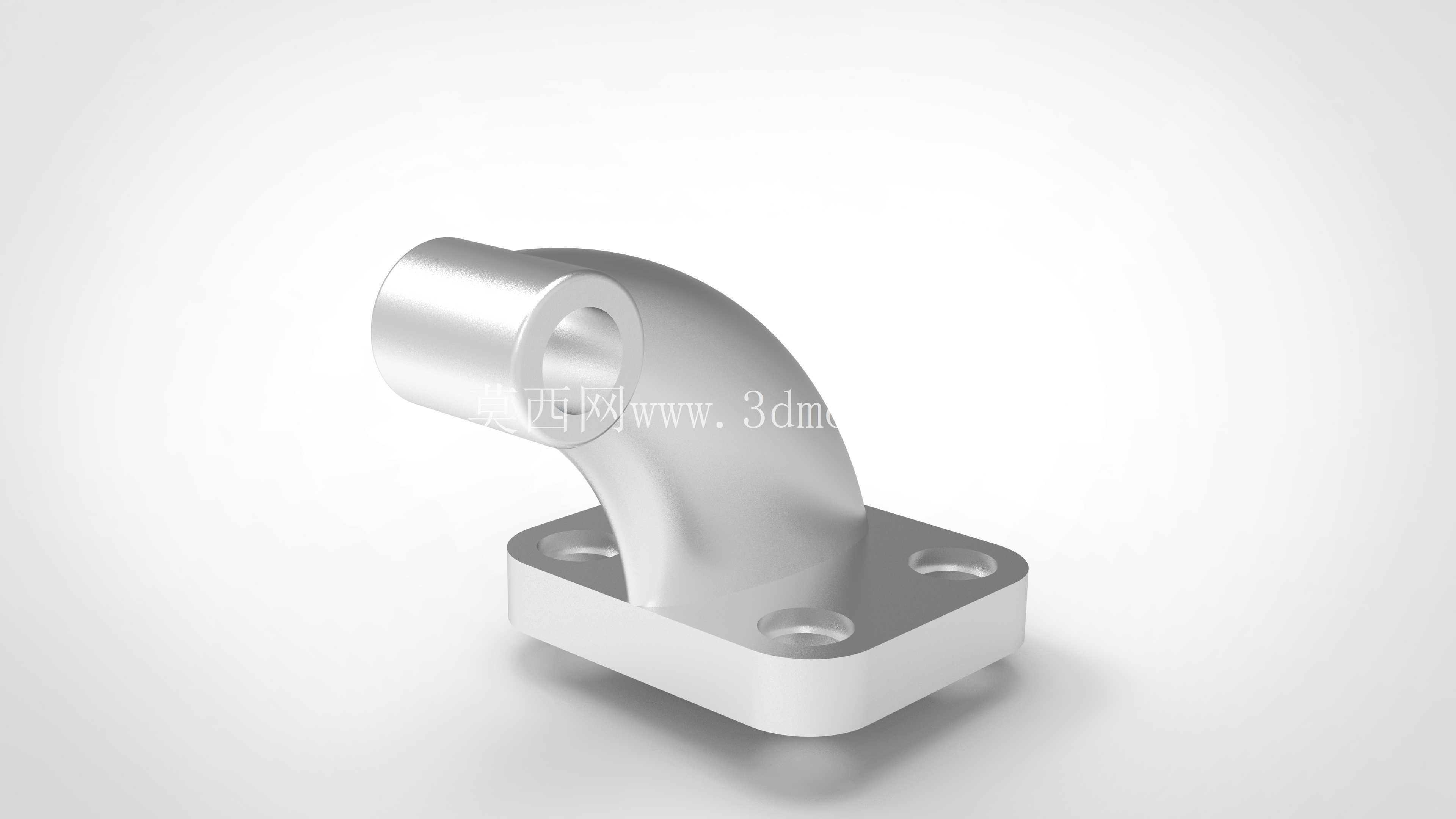

　　在非标自动化产线改造、商用车底盘附件加装、重型检测设备外围组件搭建的场景里，经常会遇到安装基准面与待固定部件的轴心存在垂直偏置的情况，这时候普通的直筒式轴座、平板式安装片根本没法满足连接需求，这款90度偏置安装支架就是针对这类错位连接场景开发的结构件。从实际安装边界来看，底部的方形安装法兰做了四个沉头安装孔，孔位适配标准M系列紧固件，沉孔深度刚好能让内六角螺栓的头部完全没入法兰平面，安装后不会出现螺栓头突出干涉周边部件的问题，法兰底面做了精磨处理，和安装基面贴合时能保证0.05mm以内的平面度公差，避免锁紧后支架出现倾斜偏移。

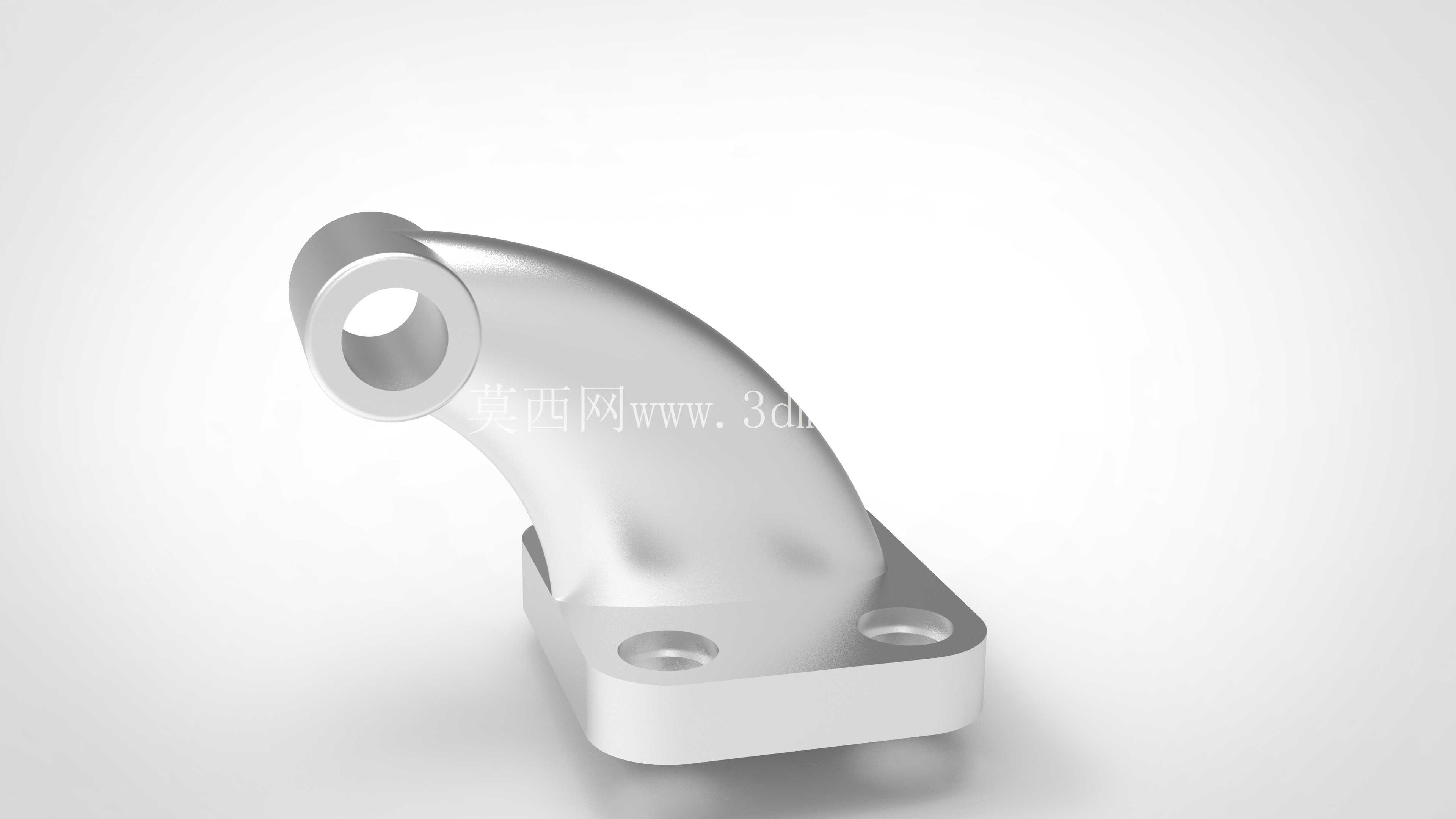

　　上部的枢轴连接部分是空心圆柱凸台，内孔精度按照H7级公差设计，既可以穿入销轴实现铰接功能，也能作为轴套基座配套衬套使用，满足转动副或者固定支撑的不同需求。弯角过渡区域没有做生硬的直角转折，全部采用大圆角平滑过渡，这部分设计不是单纯为了外观好看，从应力分布的角度来说，支架承受径向载荷的时候，直角转折处会出现3倍以上的应力集中，很容易在长期交变载荷下出现裂纹，大圆角过渡能把应力峰值分散到整个弯臂区域，实际测试下来同等载荷下，圆角过渡结构的疲劳寿命是直角结构的4倍以上。

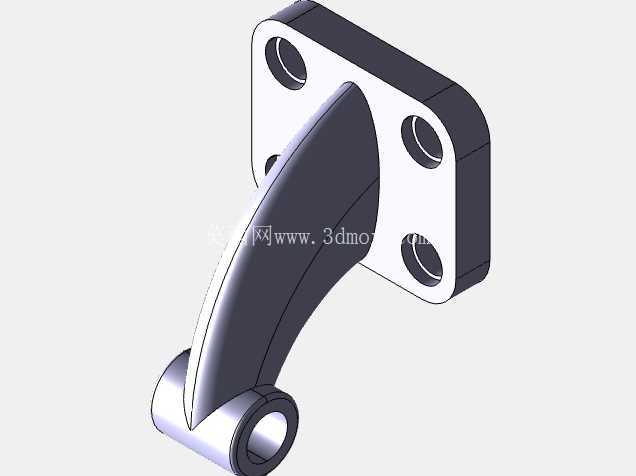

　　弯臂部分的曲率是经过反复校核的，既保证了足够的偏置距离，让上部枢轴的轴心和底部安装面之间留出足够的操作空间，方便后期装拆销轴、加注润滑脂，也不会因为弯臂过长导致整体刚性下降，在承受额定径向载荷时，枢轴端的径向形变量能控制在0.1mm以内，完全满足工业场景下的支撑精度要求。实际应用中，这类支架可以用在底盘线束固定支架的安装基座、设备检修门的铰链支撑座、重型传感器的安装转接座、气动管路的固定支座等位置，相比现场焊接的临时支架，这种预制的标准化支架不需要现场做焊接、打磨、喷漆处理，直接用螺栓锁紧就能完成安装，装配效率能提升60%以上，而且尺寸一致性更好，后期维护更换时不需要重新配打孔位。

　　设计过程中也充分考虑了不同工况的适配性，如果是用在有腐蚀的户外场景，可以选用不锈钢材质做表面钝化处理；如果是用在普通室内设备上，选用铝合金材质做阳极氧化就能满足轻量化和防锈需求；重载场景下选用45号钢做调质处理，表面发黑防锈就能承受大载荷冲击。安装法兰的四个孔位采用对称分布设计，不管是正装、侧装还是倒装，都能找到对应的锁紧点位，不需要额外加工转接板，上部的空心凸台端面也做了倒角处理，穿入销轴或者配套轴套的时候能自动导正，不会出现卡滞、刮伤配合面的问题。很多工程师在做结构设计时遇到垂直偏置的连接需求，往往会自己临时画一个直角折弯件，要么折弯处强度不够容易变形，要么孔位公差没控制好导致装配错位，这款经过标准化校核的偏置支架，刚好能覆盖大部分常规偏置连接的需求，减少重复设计的工作量，也能避免自制件的强度、公差问题带来的后期故障。
