汽车车门用压铸成型铰链连接支架结构

日常做车身开闭件结构匹配时，这类铰链支架是绕不开的核心受力小件，别看着零件轮廓不大，整个车门的垂向载荷、开闭过程的冲击载荷全要靠它传递到车身侧围内板上，要是结构刚度没做够，车门用个两三年就会出现下沉、密封条配合间隙不均、开关门异响这些常见故障，后期售后维修要拆整个侧围内饰板调整，工时成本比零件本身高几十倍都不止。

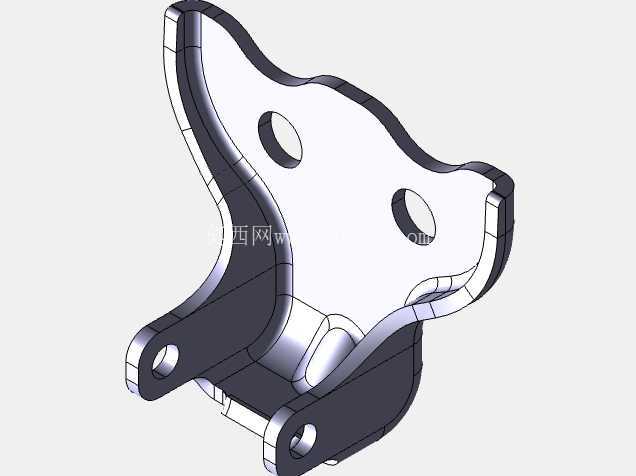

从实际装车的边界来看，这个支架采用一体化压铸成型的结构，整体轮廓顺着侧围内板的焊接型面做随形设计，没有多余的外凸结构，不会和侧围内部的线束、玻璃升降器导轨产生运动干涉。零件上分布的四个安装孔位，其中两个带翻边加强的孔是和车身侧围的焊接螺母座配合，用M8的法兰面螺栓打紧，翻边结构能有效提升孔位的局部刚度，避免螺栓打紧时零件出现局部塌陷；另外两个孔是和铰链活动臂的销轴配合，孔位的同轴度公差控制在0.1mm以内，保证铰链转动时没有卡滞感。

设计这类支架的时候，首先要算的就是垂向静载荷，一般家用车的前门重量在18-25kg区间，后门在15-20kg区间，支架要能承受三倍车门重量的垂向载荷不发生塑性变形，同时还要满足10万次开闭循环的疲劳寿命要求。这个零件的壁厚设计很有讲究，主体受力区域壁厚控制在3.2mm，既满足压铸时的铝液流动性要求，不会出现冷隔、缩孔这些压铸缺陷，又能把零件重量控制在180g左右，符合现在车身轻量化的设计趋势；非受力的边缘区域做了1.5mm的壁厚过渡，还加了一圈加强筋顺着载荷传递路径布置，从铰链安装孔一直延伸到车身安装孔位，把集中载荷均匀分散到整个安装面上，避免局部应力集中导致的开裂。

零件的外形完全贴合侧围内板的曲面，安装面的平面度公差控制在0.2mm以内，打紧螺栓后能和钣金面完全贴合，不会出现安装间隙导致的应力集中。边缘位置做了R2的圆角过渡，一是避免压铸时出现应力开裂，二是装配的时候不会割伤线束或者操作工人的手套。和铰链配合的销轴孔做了精镗处理，表面粗糙度达到Ra1.6，和销轴的配合间隙控制在0.05-0.1mm之间，既能保证转动灵活，又不会因为间隙过大导致车门旷量。

在实际装车验证阶段，这类支架要通过多轮台架测试，包括垂向加载测试、高低温环境下的开闭耐久测试、盐雾腐蚀测试，毕竟车门位置是洗车、下雨时容易积水的区域，压铸铝合金表面做钝化处理后，能满足720小时盐雾试验不出现红锈，避免长期使用后锈蚀失效。很多新手工程师做这类零件的时候，容易忽略安装孔位的位置度公差，要是两个铰链安装孔的相对位置偏差超过0.2mm，装配的时候就会出现铰链强行别劲的情况，不仅开关门手感沉重，还会加速铰链衬套的磨损，缩短整个铰链系统的使用寿命。

另外这个支架的折弯翻边结构也做了针对性优化，翻边高度控制在8mm，既提升了零件的整体抗扭刚度，又不会和侧围内板的加强筋产生干涉，在车门受到侧向撞击的时候，这个支架还能作为传力路径的一部分，把撞击力分散到侧围的整个框架结构上，提升车门的抗撞性能。做三维建模的时候，要特别注意拔模角度的设置，压铸零件的外表面拔模角度做1.5度，内表面做2度，方便压铸后脱模，同时不会在零件表面留下明显的拔模痕迹，影响后续的表面处理质量。还要注意壁厚的均匀过渡，避免出现壁厚突变导致的压铸缩孔，整个零件的壁厚变化率控制在30%以内，保证压铸成型的质量稳定性。
