压铸工艺用弧形基座双耳式固定夹结构

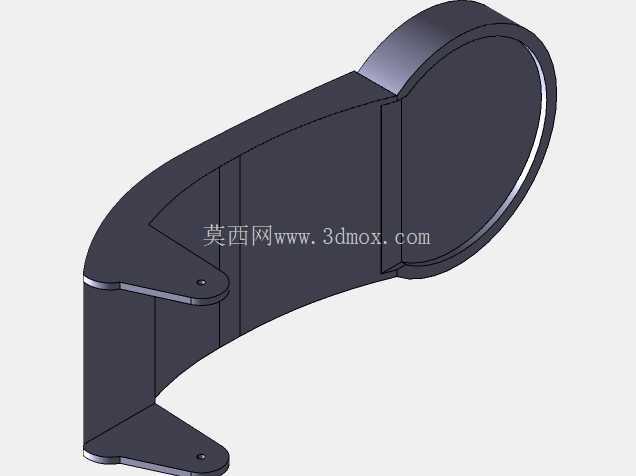

　　在压铸生产的上下料、工件周转以及模内组件定位环节，这类带弧形基座的双耳固定夹是很常见的小型工装构件，很多一线结构设计人员在做压铸周边工装适配时，经常会遇到需要定制这类小夹持件的场景，它的结构看似简单，实则每一处尺寸都和实际使用场景的约束直接挂钩。先从实际安装边界说起，这个固定夹底部的弧形基座不是随意做的曲面，它是为了适配压铸工位旁圆形截面的安装杆或者工件定位柱设计的，弧面的曲率和常用的直径40mm安装圆杆完全贴合，安装时不需要额外加工过渡衬套，直接将弧面扣在安装杆上，配合基座端部的环形凸台结构，就能限制夹体沿杆轴向的窜动，避免夹持位置偏移。

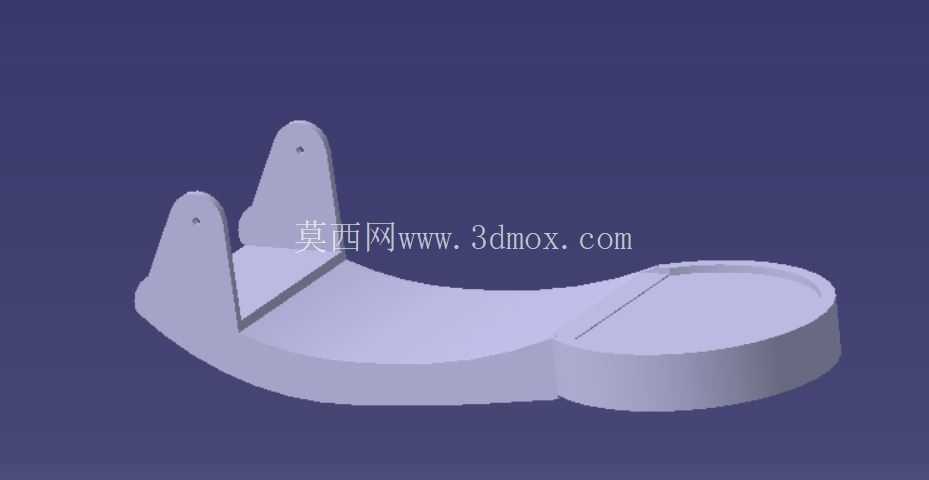

　　很多新手设计这类夹件时容易忽略基座和安装面的贴合度，要么弧面曲率做小了导致线接触，夹紧后应力集中容易压伤安装杆表面，要么曲率做大了夹体晃荡，定位精度根本达不到压铸工序的要求，这个结构的弧面和端部圆环是同轴设计，安装后夹体的两个耳片的对称面刚好和安装杆的轴线垂直，不会出现装夹偏斜的问题。再看两个向上延伸的耳片，上面的同轴销孔是整个夹件的功能核心，两个孔的同轴度公差控制在0.02mm以内，穿入销轴后可以配合压片或者扭簧实现对压铸工件的弹性夹持，耳片的高度不是随便定的，它要保证销轴安装后，夹持端的开合角度能覆盖3到12mm厚度的压铸飞边或者小型工件的夹持需求，耳片根部做了大圆角过渡，这是因为压铸车间的工装使用频率很高，每班开合夹持动作可能达到上百次，如果根部做直角，应力集中很容易导致耳片从根部断裂，大圆角过渡能把根部的集中应力分散掉，提升夹件的疲劳寿命。

　　夹体中间的三角加强筋连接了两个耳片和弧形基座，很多人觉得小夹件不需要加筋，实际在压铸工位的高温环境下，长期受夹持反力的作用，没有加强筋的夹件很容易出现耳片外张变形，导致销孔同轴度超差，销轴卡滞，这个三角筋的厚度做了渐变处理，和耳片、基座连接的位置厚度稍大，筋的中间厚度稍薄，既保证了整体刚性，又不会因为壁厚不均在压铸生产这个夹件本身的时候出现缩孔缺陷。从功能特性上来说，这个固定夹不需要额外的锁紧件就能实现快速装拆，弧形基座配合侧面的紧定螺钉孔（图中未完全显示但结构预留了安装位），拧紧一颗M4的紧定螺钉就能把夹体牢牢固定在安装杆上，调整位置的时候只需要松开螺钉就能沿杆滑动或者转动角度，适配不同工位的夹持位置需求。在实际应用里，这类固定夹除了用在压铸模的周边定位，还能装在自动化输送线的导轨旁，用来夹持待加工的小型压铸件，避免工件在输送过程中移位，也可以用在压铸后的去飞边工位，固定小型工件方便工人打磨操作。设计这类夹件的时候，首先要明确安装载体的截面尺寸，确定底部弧面的曲率，再根据需要夹持的工件厚度范围确定耳片的高度和销孔的位置，最后核算夹持力下的结构强度，在容易出现应力集中的位置加过渡圆角或者加强筋，不能只照着外观画形状，不然做出来的夹件要么装不上，要么用几次就变形断裂。

　　很多刚入行的工程师画这类小零件的时候容易犯的错误就是只看外形不考虑装配公差，比如两个耳片的销孔如果分开加工，同轴度很难保证，设计的时候就要考虑工艺性，把两个耳片和基座做成一体结构，加工销孔的时候一次装夹钻铰，就能保证同轴度要求，减少装配时的修配工作量。另外夹体的整体宽度也有讲究，不能做的太宽占用过多安装空间，也不能做的太窄导致夹持稳定性不足，这个结构的宽度刚好和端部环形凸台的直径一致，安装后不会突出安装杆的轮廓太多，避免和周边的工装部件发生运动干涉，在压铸模这种安装空间非常紧凑的场景下，每一寸尺寸的冗余都可能导致装配干涉，所以结构设计的时候所有尺寸都要卡着安装边界来做，没有多余的结构。
