3D打印耗材线轴三角支撑放置架

　　桌面级FDM3D打印作业场景中，耗材线轴的放置合理性直接影响送丝顺畅度，若线轴放置不当出现卡滞、转动阻尼过大，会引发送丝打滑、打印断料、层厚不均等一系列成型缺陷，这款三角结构的线轴支撑装置，正是针对桌面级打印场景的耗材放置痛点做的定向结构优化。日常打印作业里，不少从业者会随意将耗材线轴放置在桌面或简易托架上，线轴转动时容易出现轴向窜动，甚至从托架上滑落，尤其是1kg装的标准PLA、ABS耗材线轴，整体重量接近1.2kg，长时间放置如果支撑结构受力不合理，很容易出现架体变形、转轴偏移的问题。

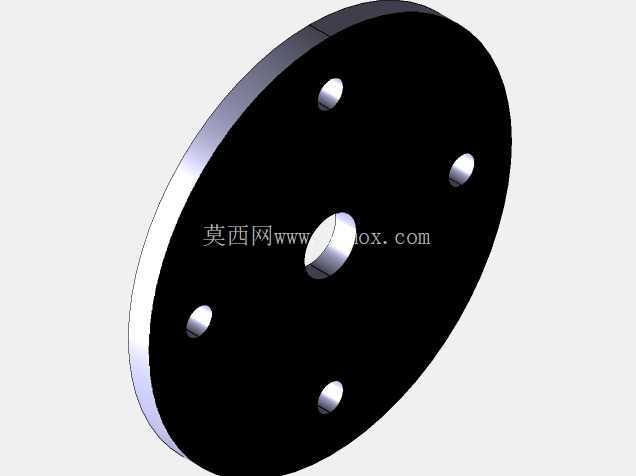

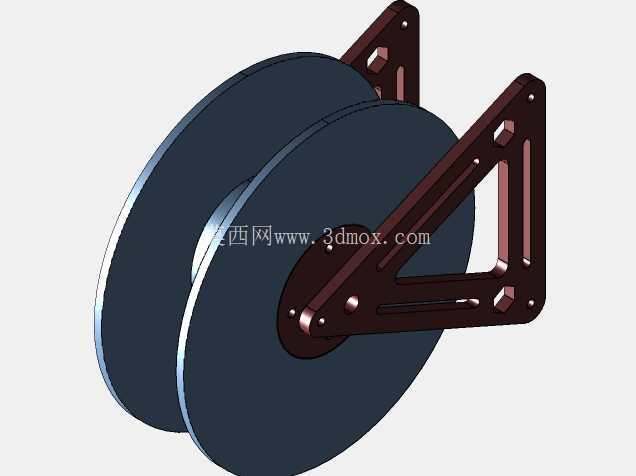

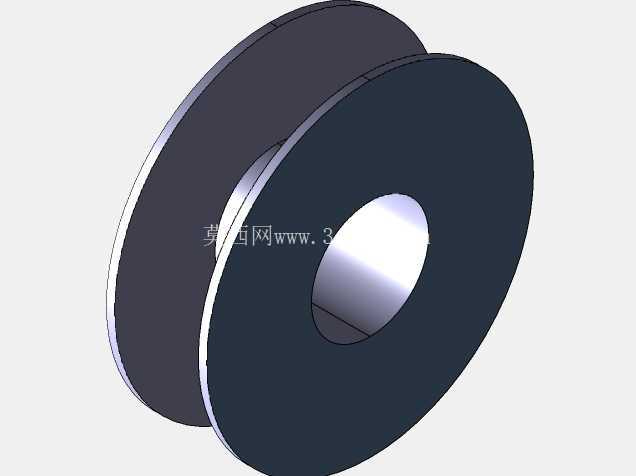

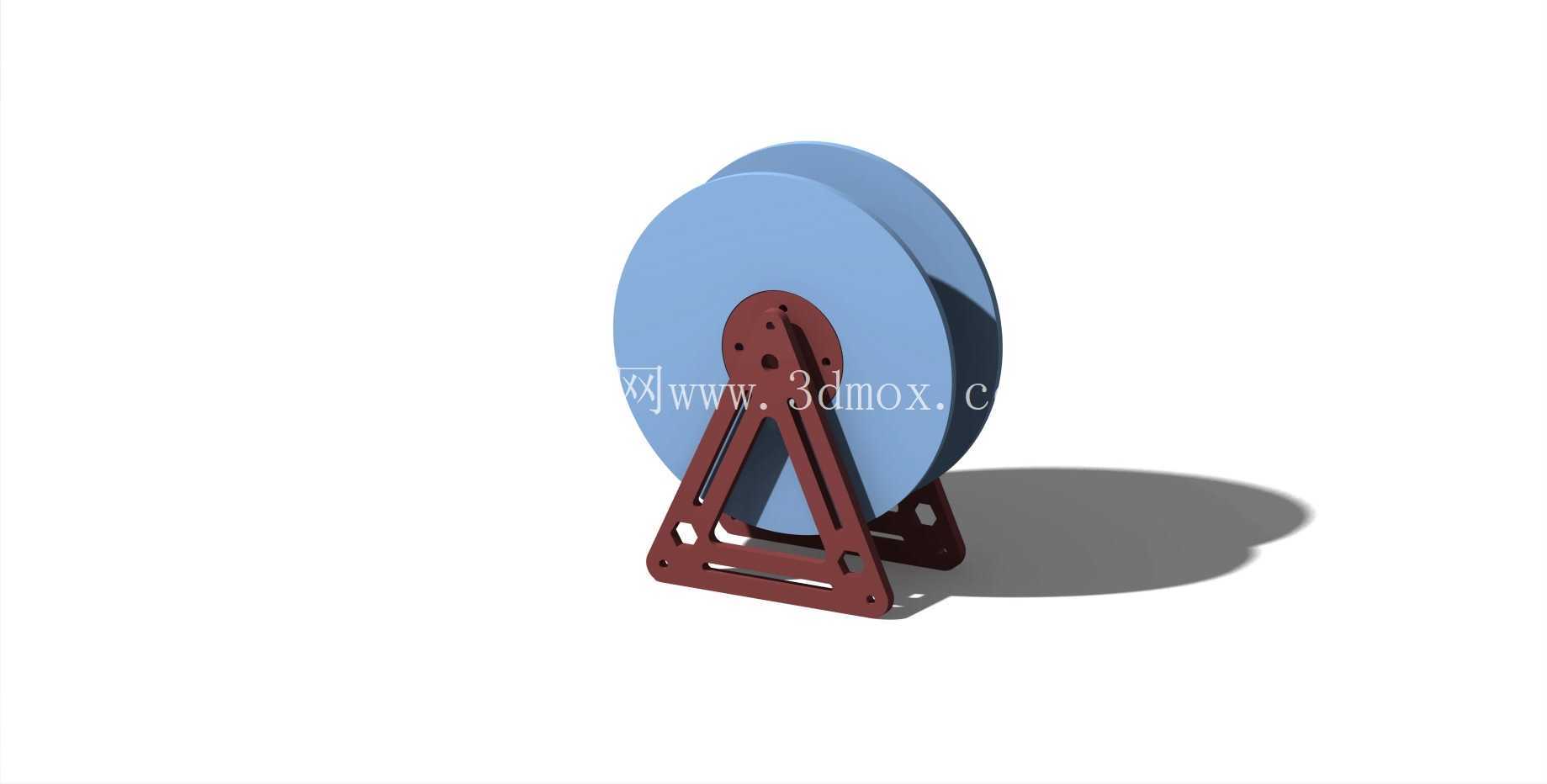

　　这款支架采用双侧三角支撑的结构形式，从受力逻辑上看，三角形桁架结构的抗侧向形变能力远优于直臂式支撑，支架主体的两个支撑臂上开设了多组不同高度的转轴安装孔位，能够适配不同幅宽的标准耗材线轴，从0.5kg装的小容量线轴到2kg装的工业级大卷耗材，都可以通过调整转轴的安装高度来匹配对应的线轴直径，避免线轴底部与放置平面发生摩擦，额外增加转动阻尼。支撑臂底部做了加宽的落地脚设计，落地脚上预留了沉头安装孔，既可以直接放置在桌面使用，也可以通过螺栓将支架固定在打印机型材框架或者墙面置物架上，拓展安装场景的适配性。转轴部分采用贯穿式的光轴设计，与线轴内孔的配合间隙控制在0.2mm-0.3mm之间，既不会因为间隙过小出现卡滞，也不会因为间隙过大导致线轴转动时出现径向跳动，线轴转动过程中送丝张力波动可以控制在合理区间内，避免送丝齿轮负载突变造成的耗材挤出量异常。从实际使用的边界尺寸来看，支架整体展开后的横向宽度不超过200mm，纵向深度控制在150mm以内，不会占用过多的桌面操作空间，对于桌面空间紧张的个人工作室、教学实训场景来说，紧凑的结构尺寸能够很好适配各类小型工作台的布局。

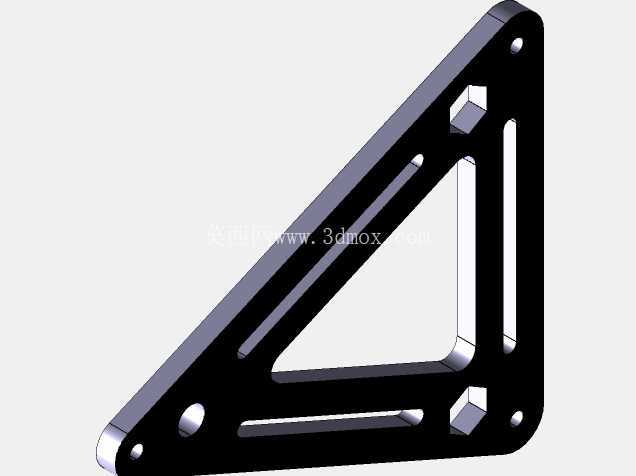

　　支架的支撑臂上还开设了多组减重孔，在不损失结构强度的前提下降低了支架自身的重量，同时减重孔也可以作为理线位点，固定耗材的防尘导向管，避免耗材在输送过程中与支架边缘发生摩擦产生碎屑。实际打印作业过程中，这款支架可以同时适配PLA、ABS、PETG、TPU等不同材质的标准耗材线轴，不需要针对不同耗材更换额外的适配配件，支撑结构的受力点集中在底部落地脚与转轴安装位，经过受力仿真验证，在承受3kg径向负载的情况下，支撑臂的最大形变量不超过0.1mm，完全能够满足日常桌面级3D打印的耗材支撑需求。

　　不同于市面上常见的单侧悬臂式线轴架，双侧三角支撑的结构不会因为长期单侧受力出现支撑臂弯曲变形的问题，即使长时间放置大重量的耗材线轴，架体也能保持稳定的结构形态，不需要定期调整校正支架的形变。在多台打印机并行作业的场景下，还可以将多个支架并排固定在型材架上，实现多色耗材的集中放置，规整作业空间的同时，也能避免不同颜色耗材的线轴互相干扰，减少换料过程中出现的线材缠绕问题。支架的整体结构没有复杂的装配零件，所有部件都可以通过常规的机械加工或者3D打印制作完成，维护成本极低，转轴部分如果出现磨损，只需要更换对应规格的光轴即可继续使用，不需要整体更换支架，能够有效降低长期使用的耗材成本。
