内转子压铸成型模具半模结构

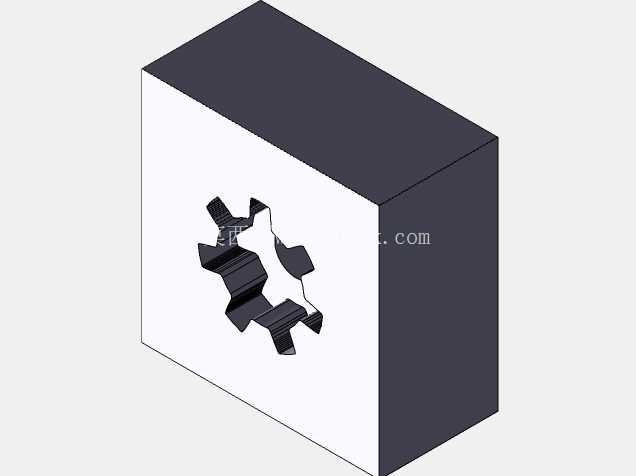

　　这套内转子压铸模具的半模结构，主要面向小型液压泵、机油泵内转子零件的批量压铸生产场景，这类内转子零件普遍应用在小排量内燃机润滑系统、工程机械液压辅助泵、家用增压泵的动力传输端，零件本身的齿形轮廓精度直接决定泵体的容积效率与工作噪音水平，因此模具型腔的加工精度是整套结构的设计核心。从展示的半模结构来看，该部分为模具的定模侧成型块，整体采用方块式整体镶件结构，没有拆分额外的小型镶件，这种设计主要是针对内转子齿形轮廓的完整性要求，避免镶件拼缝在零件表面产生飞边，减少后续去毛刺的工序工作量，同时整体式结构在压铸生产时的抗铝液冲蚀能力更强，能承受高速充填时的金属液冲刷，延长模具的连续生产寿命。

　　设计阶段首先要匹配内转子零件的轮廓收缩率，因为压铸铝合金在冷却凝固过程中会产生0.4%-0.7%的线性收缩，齿形部分的型腔尺寸需要提前预留收缩余量，同时要考虑齿形的脱模斜度，因为内转子的齿是沿轴向贯通的结构，半模上的型腔部分不需要做过大的斜度，仅在型腔入口处做0.2度的微小斜度即可保证开模时不会拉伤零件表面，同时能保证零件的轴向尺寸精度。外形尺寸上，该成型镶块的周圈预留了15-20mm的壁厚余量，这个厚度是根据压铸机的锁模力、型腔内的 projected area 计算得出的，足够承受压铸时的型腔内涨型力，避免生产过程中镶块出现变形导致零件尺寸超差；镶块的安装边界采用直身方块结构，不需要额外的定位凸台，直接装入模架的模框内，通过侧面的紧固螺丝锁紧即可，这种安装方式的通用性强，后续如果需要更换不同规格的转子型腔，只需要更换该镶块就能完成模架的复用，降低模具的整体制造成本。从结构功能来看，该半模上直接加工出内转子的完整齿形成型腔，合模后与动模侧的成型块贴合，形成完整的零件成型空腔，铝液通过浇道进入型腔后，在高压下快速充填成型，冷却后开模时，零件会留在动模侧被顶出，该定模镶块只承担外轮廓的成型功能，因此不需要设置顶出结构，仅需要在镶块内部预留冷却水路的安装位置，保证生产过程中镶块的温度稳定在180-220摄氏度的区间，避免温度过高导致零件出现粘模、表面气泡等缺陷，同时稳定的模温能减少铸件的内应力，降低零件后续加工时的变形概率。

　　实际生产中，这类整体式半模结构的加工通常采用高速铣削配合电火花成型的工艺，齿形部分的精加工需要使用五轴加工中心完成，保证每个齿的轮廓度误差控制在0.02mm以内，齿面的粗糙度达到Ra0.8以下，这样压铸出来的转子零件不需要额外的齿形精加工，只需要去除两端的浇口和飞边就能直接进入装配工序，大幅提升生产效率。设计时还要考虑浇口的位置匹配，该半模的侧面需要对接模架上的横浇道，浇口入口设置在齿形轮廓的外侧非工作面上，避免浇口痕迹残留在齿形工作面上影响零件的啮合精度，同时浇口的截面积要根据内转子的重量计算，保证铝液在0.1秒内完成型腔充填，避免铝液提前冷却导致充填不足的缺陷。

　　另外，该半模结构的分型面设置在镶块的端面，分型面的平面度需要研磨到0.01mm以内，合模时与动模镶块完全贴合，避免生产过程中出现铝液飞边的问题，分型面上还需要设置排气槽，排气槽的深度控制在0.05mm，既能让型腔内的空气顺利排出，又不会让铝液渗入形成飞边。这套半模结构没有复杂的抽芯机构，因为内转子是轴向贯通的等截面结构，不需要侧向抽芯，整体结构简单可靠，适合大批量连续生产，日常维护只需要定期检查型腔表面的冲蚀情况，出现轻微损伤时可以通过局部焊补后抛光修复，不需要整体更换镶块，能有效降低生产过程中的模具维护成本。
