压铸模具用异形结构镶件设计

项目分类:铸造模 发布时间:2026-06-29 ID:1192114
  • 压铸模具用异形结构镶件设计
  • 压铸模具用异形结构镶件设计
  • 压铸模具用异形结构镶件设计

在高压铸造生产场景中,这类异形结构镶件是模具核心成型部件的组成部分,直接决定压铸件局部复杂型腔的成型精度与模具整体使用寿命。日常压铸生产里,铝合金、锌合金等有色金属熔体在高速高压下冲入模具型腔,带圆弧过渡与多台阶卡位的结构区域,往往是熔体冲刷最剧烈、脱模阻力最大的位置,单独拆分设计成镶件结构,能有效降低模具整体加工难度,也方便后续磨损后的快速更换,减少整模返修的成本与停机时长。

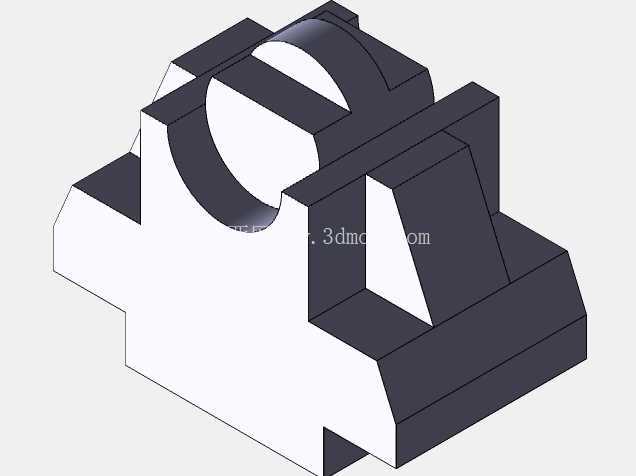

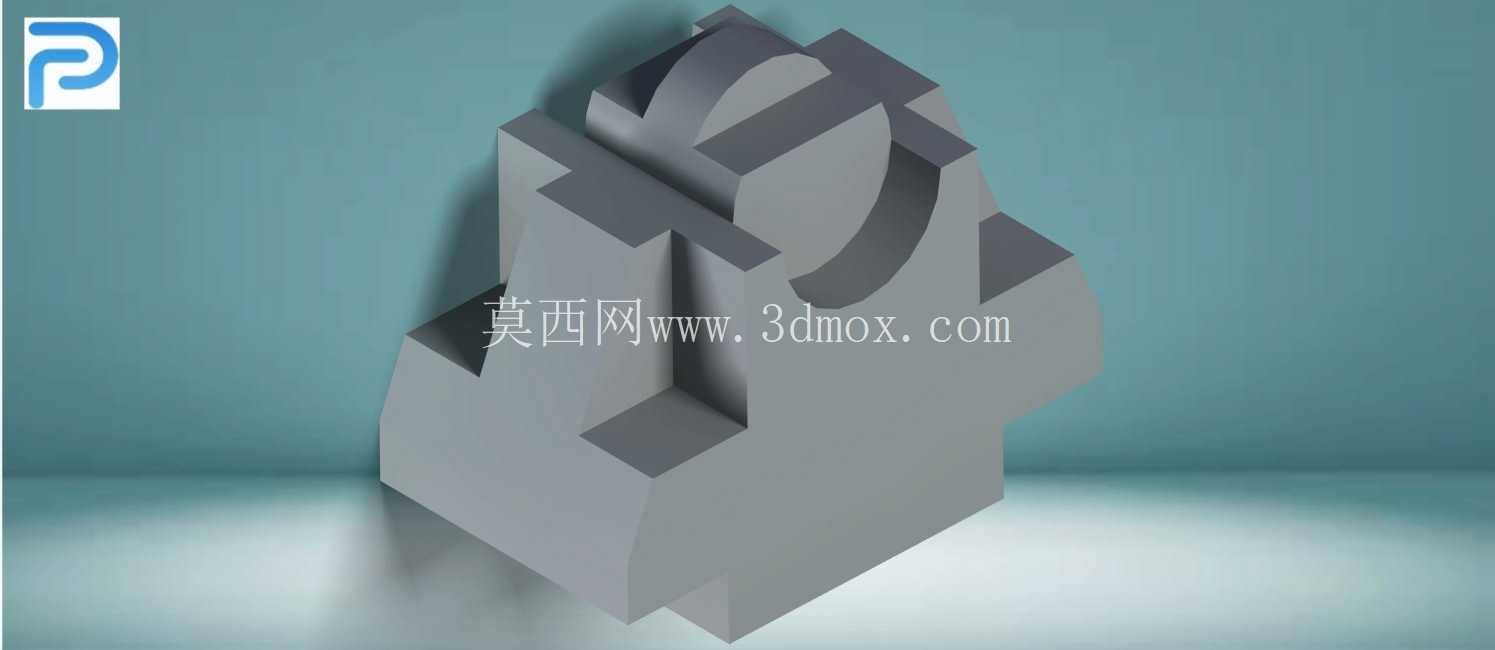

从功能特性来看,这个镶件的多组直角卡位结构,是用来和模架上的对应安装槽做精准定位配合,安装时不需要额外做复杂的角度调整,依靠台阶面的贴合就能保证成型面的位置度公差,圆弧内凹面是直接参与铸件成型的工作面,曲面的轮廓度直接决定压铸件对应位置的外观与尺寸精度,外侧的直面与斜度过渡结构,是为了合模时预留排气通道的安装空间,避免压铸过程中该区域困气导致铸件出现气孔、缺料等缺陷。

设计这类镶件的时候,首先要考虑的是压铸过程中的热胀冷缩余量,不同牌号的压铸合金收缩率有明显差异,铝合金压铸通常要预留千分之五到千分之八的收缩余量,锌合金则稍低,成型面的尺寸要根据收缩率做反向补偿,避免冷却后铸件尺寸超差。其次是镶件的安装定位结构,台阶卡位的配合公差不能选得过松,否则高压熔体容易钻入配合缝隙产生飞边,也不能过紧,否则更换镶件时拆卸困难,长期热胀冷缩还容易出现镶件卡死在模架里的情况,一般选用H7/m6的过渡配合就能兼顾定位精度与拆装便利性。

外形尺寸方面,这类镶件的整体高度要和模架的沉孔深度匹配,突出模架的成型面高度要严格控制在铸件对应结构的深度范围内,边缘的圆角过渡不能省略,哪怕是安装面的非成型棱边,也要做R0.5左右的倒角处理,避免装配时割伤模架的配合面,也减少热处理过程中应力集中导致的开裂风险。安装边界上,镶件背部要设计足够的冷却水路通道预留位置,因为这个位置是熔体包裹的区域,生产过程中积温速度快,如果冷却不充分,很容易出现粘模、铸件表面拉伤的问题,背部的冷却孔距离成型面的距离要控制在12到18毫米之间,距离太近容易导致成型面温度不均产生裂纹,太远则冷却效率不足,影响压铸循环节拍。

实际生产验证中,这类拆分式镶件比整模一体加工的结构,维护成本能降低六成以上,当成型面出现冲刷磨损或者热疲劳裂纹时,只需要拆下单个镶件进行补焊修复或者直接更换,不需要对整模进行二次加工,尤其适合批量大、结构复杂的压铸件生产场景。设计时还要考虑脱模斜度的设置,内凹圆弧面的脱模斜度不能小于1.5度,否则开模顶出时铸件容易卡在镶件上,导致顶出变形甚至表面拉伤,直面区域的脱模斜度可以适当减小,但也要保证在1度以上,配合模架上的顶杆位置布局,让顶出力均匀作用在铸件的加强筋位置,避免顶出痕迹影响铸件外观。

另外,镶件的材料选择通常要和模架材料做区分,成型部分选用耐热疲劳性能更好的H13钢,热处理硬度控制在HRC44到48之间,既能抵抗高速熔体的冲刷磨损,也能承受反复冷热循环产生的热应力,安装卡位部分可以不用做过高的硬度处理,保证足够的韧性即可,避免装配时受力崩裂。配合面的表面粗糙度要控制在Ra0.8以下,减少熔体钻入的缝隙,成型面则要抛光到Ra0.4以下,降低铸件脱模时的摩擦阻力,也能减少压铸过程中涂料的残留堆积,保证铸件表面质量稳定。
