弯臂式带座支撑连接结构压铸构件

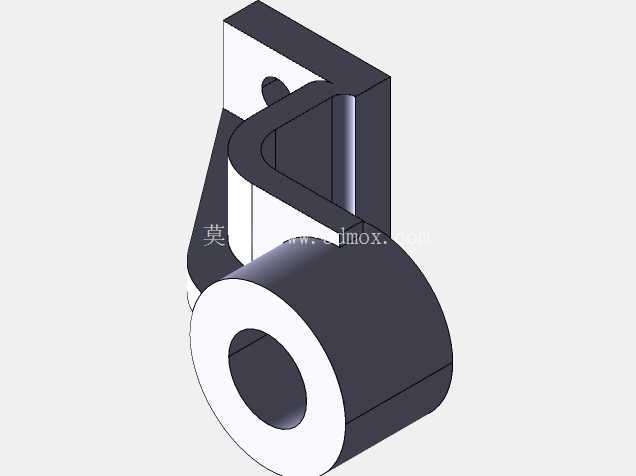

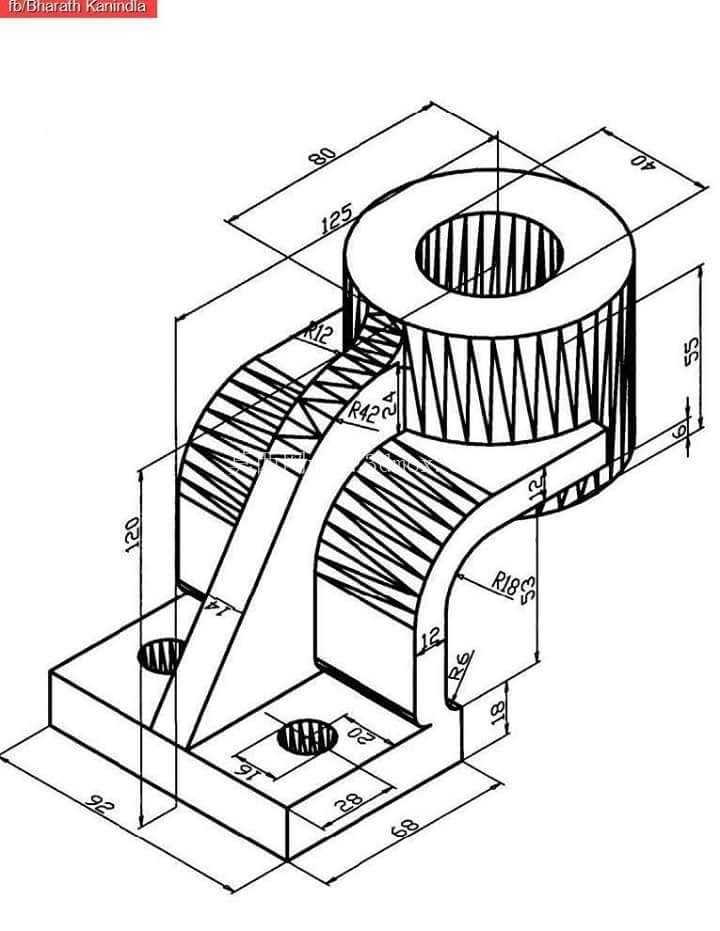

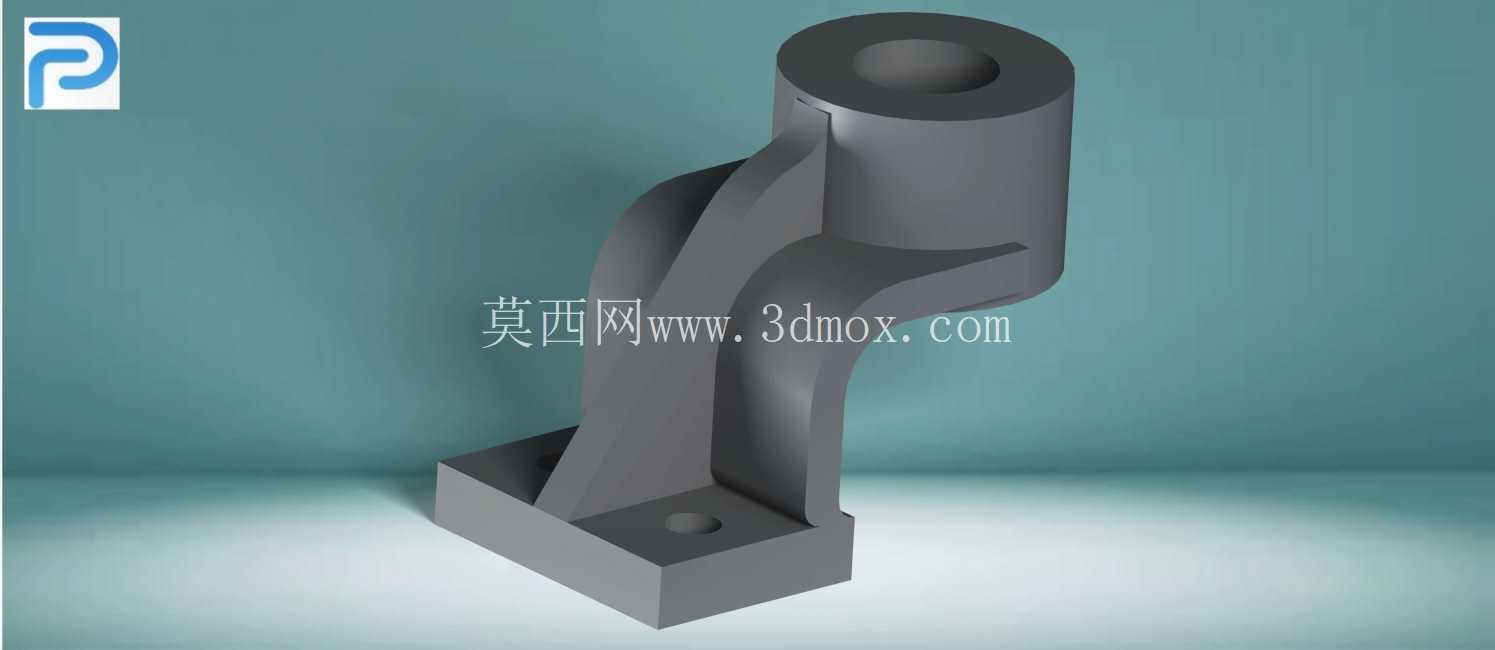

　　在压铸成型的工装配套结构里，这类带方形安装底座的弯臂支撑件，常被用在小型自动化产线的侧边导向单元、低压流体管路的辅助支撑点位，或是小型动力传输机构的张紧轮固定基座场景中。实际投产前的结构设计阶段，首先要明确安装边界：底部方形基座的平面度公差需要控制在0.05mm以内，基座上预留的沉头安装孔位，要匹配现场常用的M6内六角螺栓安装尺寸，孔位中心到基座侧边的距离要留出足够的扳手操作空间，避免现场装配时出现工具干涉无法锁紧的问题。上部的筒状安装孔是核心功能承载位，孔的内径公差要按照H7级精度预留加工余量，因为压铸成型后孔壁会存在细微的脱模斜度，后续精加工时要保证孔的圆柱度，确保穿入的导向轴或者连接销轴可以顺畅转动，不会出现卡滞、偏磨的情况。

　　连接上下两部分的弯臂结构，不是简单的等截面弧形设计，在弯臂和上部筒体、下部基座的衔接位置，都做了渐变式的加强筋过渡，这部分的壁厚要控制均匀，整体壁厚差不超过1.5mm，避免压铸充型时出现局部缩孔、冷隔的缺陷，同时筋位的走向要顺着构件受力时的应力传递路径，当上部筒体承受径向载荷时，应力可以顺着弯臂的筋位均匀分散到底部基座的整个安装面，不会在衔接拐角处出现应力集中导致构件断裂。设计时还要考虑压铸生产的工艺性，所有的棱边都做了R1到R2的圆角过渡，既可以减少压铸时模具棱角处的应力集中延长模具寿命，也能避免成品件出现锋利的飞边划伤装配人员。

　　构件的整体高度要适配安装点位的空间高度要求，上部筒体的外圆直径和弯臂的宽度比例经过反复校核，在满足额定承载载荷的前提下尽可能减少材料用量，降低单件的压铸生产成本。实际应用中，这类构件不需要承受过大的冲击载荷，主要承担静态支撑或者低速往复运动的导向载荷，所以在结构设计时没有做多余的冗余结构，弯臂的弧形走向也避开了周边运动部件的运动轨迹，安装完成后不会和相邻的传动件、管线产生干涉。

　　从建模逻辑来看，先确定底部安装面的基准坐标，再定位上部筒体的中心轴线位置，两个基准之间的偏移距离和高度差完全按照实际安装空间的尺寸链计算得出，之后通过扫掠命令生成弯臂的基础实体，再在衔接位置做圆角和加强筋的细节处理，最后切除安装孔、沉头孔等特征，整个建模过程完全遵循自上而下的设计逻辑，所有特征的参数都可以根据实际应用场景的需求做快速调整，比如需要提升承载能力时，可以直接调整弯臂的壁厚或者加强筋的厚度，不需要重构整个模型。另外要注意的是，上部筒体的端面要和安装孔的轴线保持垂直，垂直度公差控制在0.03mm以内，保证后续安装的附件端面可以和筒体端面完全贴合，不会出现装配间隙导致的固定不稳。底部基座的底面作为整个构件的安装基准面，建模时要保证这个面是完全平整的单一平面，不要出现多余的凸起或者凹陷，避免安装时出现垫脚、倾斜的问题，影响上部结构的位置精度。
