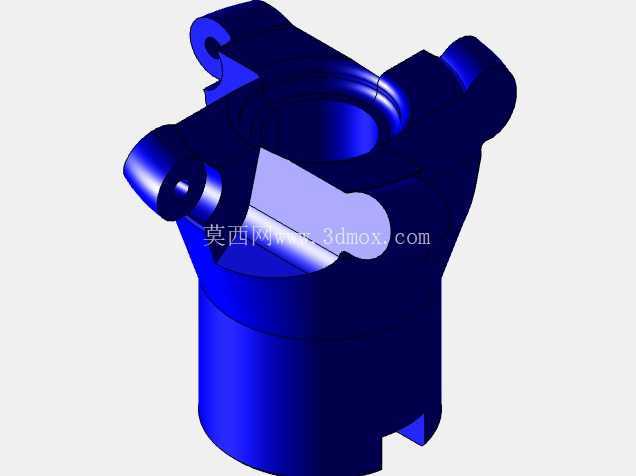

圆柱柄压铸件结构练习三维数模

　　这款圆柱柄类压铸件，日常多配套在小型工装夹具、便携操作机具的握持端做受力连接构件，实际工况下需要承受操作人员反复扳动、按压带来的交变载荷，同时还要兼顾握持操作的顺手度，不会因为棱角突兀造成操作硌手，也不会因为结构强度不足在频繁受力后出现开裂变形。从结构设计逻辑来看，上部的异形分叉带孔结构，是为了匹配机具内部的连杆销轴做铰接连接，两侧对称的凸台销孔，在装配时可以穿入定位销，限制构件工作时的周向窜动，避免铰接部位出现旷量，影响操作手感与传动精度。中间的环形内凹腔体，一方面是为了给内部的复位弹簧、传动顶杆预留安装空间，减少整机的外部体积冗余，另一方面也能在压铸成型时减少局部壁厚差，避免厚大部位出现缩孔、气孔等压铸缺陷，提升零件成品率。

　　下部的圆柱柄身是主要的握持受力部位，设计时特意做了等直径的圆柱轮廓，没有多余的凸起结构，方便操作人员握持施力，同时圆柱外壁的粗糙度要求控制在Ra3.2以内，既不会因为过于光滑导致操作打滑，也不会因为表面粗糙度过高磨伤手部。在安装边界尺寸上，所有尺寸均以毫米为单位设定，上部铰接部位的两个销孔保持同轴度公差在0.02mm以内，保证销轴穿入后转动顺畅无卡滞，下部圆柱柄的外径与上部腔体的同轴度控制在0.03mm以内，避免装配后出现偏斜，导致传动卡滞。设计过程中特意对所有转角位置做了R1-R2的圆角过渡，既可以减少压铸时的应力集中，提升零件的抗疲劳强度，也能去除加工后的锐边毛刺，避免装配和使用过程中划伤操作人员。

　　从建模练习的角度来说，这款零件涵盖了拉伸、旋转、切除、圆角、拔模等常用的三维建模命令，同时需要兼顾压铸工艺的成型要求，比如所有脱模方向的面都做了1.5度的拔模斜度，避免压铸后脱模困难，壁厚尽量控制在均匀的3mm左右，局部厚壁位置做了掏空处理，减少压铸缺陷的产生。在实际应用场景中，这类圆柱柄构件除了用在小型工装夹具上，也可以经过尺寸调整后配套在手动阀门、小型操作器械的操作端，作为受力握持部件使用，其上部的铰接结构可以根据配套机具的传动形式调整销孔位置与孔径，适配不同的传动行程需求。

　　建模时需要重点关注各孔位的位置度公差，以及相邻面的过渡处理，避免出现尖角、壁厚突变等不符合压铸工艺要求的结构，同时要保证零件的整体强度满足反复施力的使用需求，不会在正常操作力下出现断裂变形。
