带安装支架的重载行走滚轮结构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1192104
  • 带安装支架的重载行走滚轮结构设计
  • 带安装支架的重载行走滚轮结构设计
  • 带安装支架的重载行走滚轮结构设计
  • 带安装支架的重载行走滚轮结构设计
  • 带安装支架的重载行走滚轮结构设计
  • 带安装支架的重载行走滚轮结构设计
  • 带安装支架的重载行走滚轮结构设计

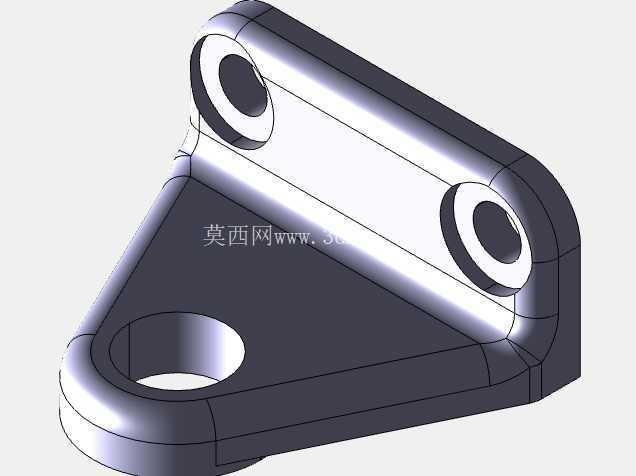

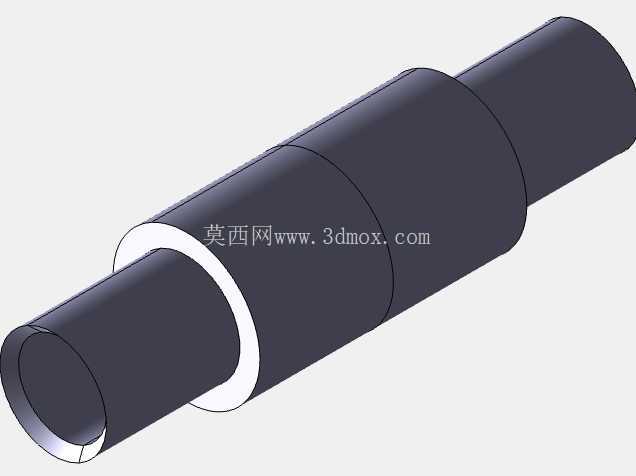

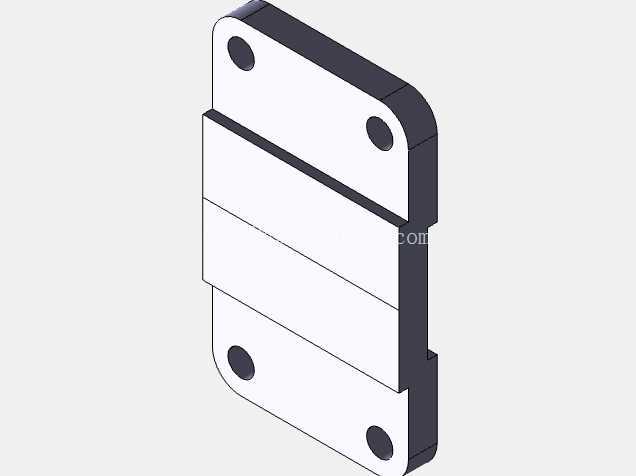

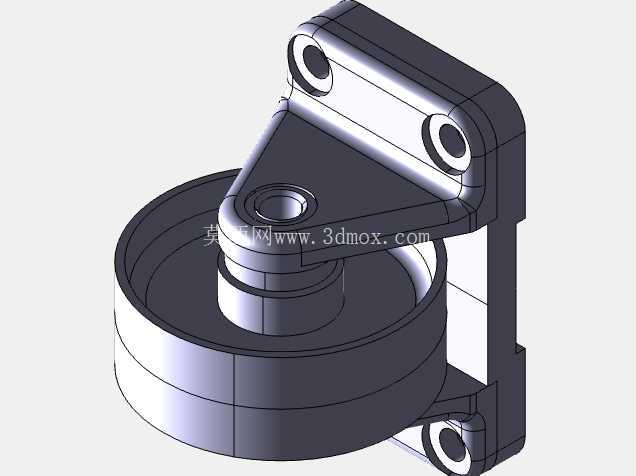

  这款带一体式安装支架的行走滚轮,常应用在仓储物流转运台车、轻型自动化输送线接驳工位、小型移动作业平台的行走端,作为设备与地面接触的核心承载部件,既要承担整台设备及所载物料的垂直载荷,也要在设备推行或动力驱动行进时,提供顺畅的滚动支撑,避免轮体卡滞带来的推行阻力骤增问题。从结构设计逻辑来看,整个部件采用轮体与安装支架一体化集成的设计思路,省去了后期额外选配支架、匹配安装孔位的调试环节,支架部分采用弯折加强的结构形式,两处同轴的上部安装孔用于和设备主体的机架端面进行锁固,孔位周边做了局部加厚的凸台处理,避免螺栓锁附时应力集中导致支架端面开裂,中部的铰接孔位则用于轮体转轴的穿装固定,孔位与转轴的配合公差选取基孔制间隙配合,既保证转轴转动时无卡滞,也不会因间隙过大出现轮体晃动偏摆的问题。

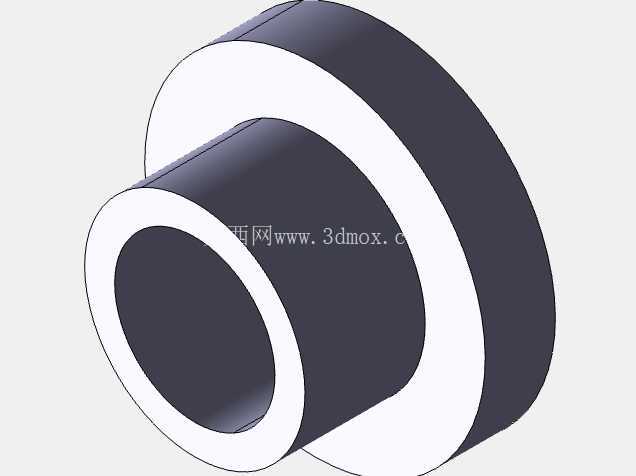

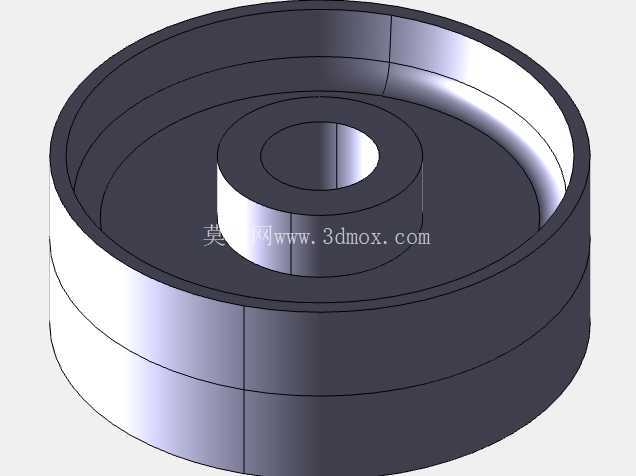

  轮体部分采用圆柱面轮廓设计,轮缘位置做了小尺寸的圆角过渡,避免轮体经过地面微小凸起或缝隙时出现磕碰卡滞,轮体内部的轮毂位置做了阶梯孔设计,可适配标准规格的深沟球轴承压装,轴承内圈与转轴过盈配合,外圈与轮毂孔过渡配合,保证轮体转动时的同轴度,减少长期运行后的磨损旷量。从安装边界来看,支架上部两个安装孔的中心距按照通用轻型机架的型材安装孔位标准设计,可直接适配常用规格的工业铝型材端面安装,无需额外加工转接板;轮体的外径尺寸选取兼顾了承载能力与通过性,过大的轮径会抬升设备整体重心,降低移动时的稳定性,过小的轮径则会在经过地面接缝、小尺寸障碍物时出现卡滞,无法顺畅通行;支架的竖直高度经过核算,保证轮体安装完成后,设备底部距离地面留有足够的安全间隙,避免设备行进时底部结构与地面凸起发生剐蹭。

  在实际工况适配中,这款滚轮的结构可根据使用场景调整材质搭配,轮体可选用聚氨酯包胶、尼龙或者钢制材质,分别对应静音减震、轻载防腐、重载耐磨的不同需求,支架部分则统一采用钢制冲压焊接成型,表面做发黑或者镀锌处理,应对不同工况下的防锈需求。设计过程中重点校核了支架与轮体连接位置的抗弯强度,当设备满载时,支架承受的垂直载荷会在铰接孔位置产生弯矩,通过在支架侧面设置加强筋结构,提升该位置的结构强度,避免长期满载使用后支架出现变形,导致轮体偏磨、转动不畅的问题。轮体的宽度尺寸经过匹配计算,既保证与地面有足够的接触面积,降低单位面积的压强,避免在环氧地坪等软质地面上留下压痕,也不会因宽度过大增加滚动时的摩擦阻力。

  转轴位置预留了润滑脂加注通道,可在定期维护时补充润滑脂,延长轴承的使用寿命,减少长期运行后的异响问题。整个结构没有冗余的设计细节,所有特征都围绕承载、顺畅转动、便捷安装三个核心需求展开,没有多余的装饰性结构,完全服务于工业场景下的实用功能,在建模过程中,所有安装孔位、配合面的尺寸都严格按照机械设计公差标准设定,可直接导出工程图用于生产加工,也可直接导入装配体中完成移动设备的整体装配校验,验证轮体在极限摆动角度下是否会与机架其他部件发生运动干涉。
