带安装底座卧式滑动轴承支撑结构

在轻载传动、低速铰接的机械结构场景里，这类带一体安装底座的滑动轴承结构是非常常见的支撑部件，它不需要搭配滚动体，依靠轴与轴孔内壁的滑动接触实现回转支撑，相比同尺寸滚动轴承，结构更紧凑、抗冲击载荷的表现更好，在工装夹具、小型输送线从动辊支撑、手动操作机构的铰接位、压铸模具周边辅助导向机构里都能看到同类结构的应用。从实际使用场景来看，这类滑动轴承支撑件通常承担径向载荷为主，部分工况下也能承受小幅度的轴向窜动，因为一体成型的底座结构，不需要额外拼接支撑座，装配时的累计误差更容易控制，很多时候在小批量设备改造、教学练习建模的时候，都会优先选择这类结构作为轴系支撑的基础件。

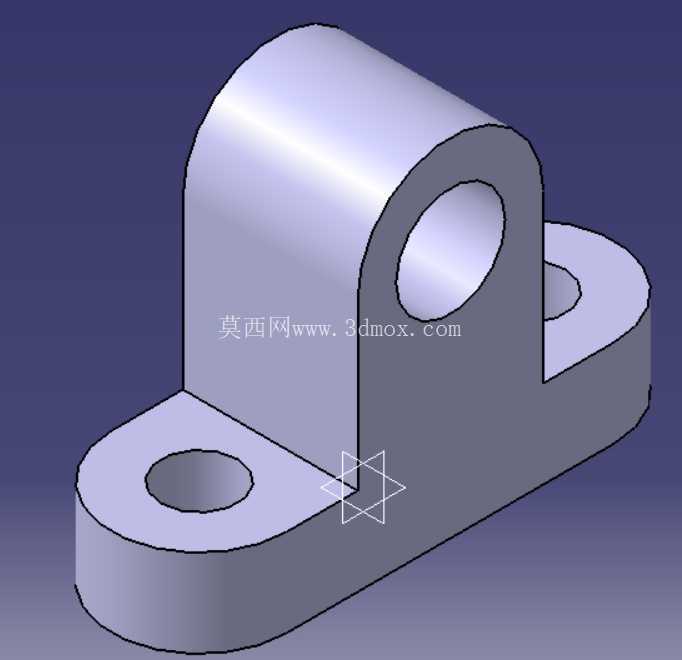

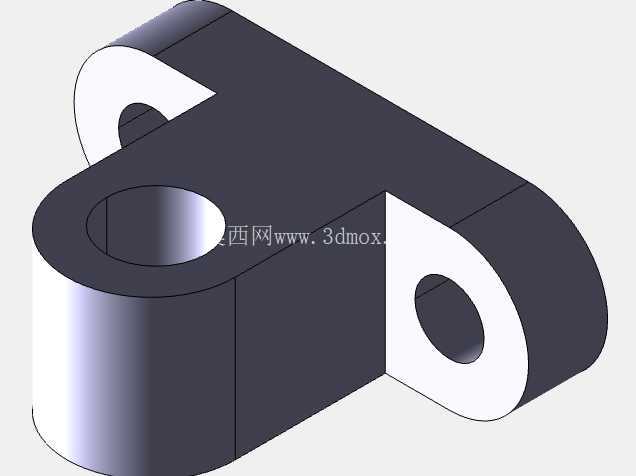

从结构设计的思路来看，这个零件的主体分为两个功能区，上方的拱形支撑段是核心的轴承工作区，中间的通孔是与轴配合的工作面，孔壁的加工精度直接决定了轴回转的顺畅度，设计时通常会根据配合轴的直径预留合理的配合间隙，低速手动工况下间隙可以适当放大，减少卡滞风险，如果是带持续传动的工况，孔壁还需要预留油槽位置，方便加注润滑脂降低摩擦磨损。下方的安装底座是整个零件的固定承载区，两端伸出的耳板上开有贯通的安装孔，用来穿装螺栓将整个轴承座固定在设备机架或者安装平台上，底座的底面是安装基准面，设计时需要保证这个平面的平面度，避免锁紧螺栓后零件出现倾斜，导致上方的轴孔与配合轴出现别劲的情况。

从外形尺寸与安装边界来看，这类练习用的滑动轴承结构，整体尺寸偏向小型化，上方轴孔的高度要满足配合轴安装后不会与底座平面发生干涉，底座两个安装孔的中心距需要匹配常用的安装型材孔距，或者对应安装平台的预留孔位，避免现场安装时出现孔位不对需要重新打孔的情况。零件的壁厚设计也有讲究，上方拱形支撑段的壁厚要能承受额定径向载荷不会发生形变，底座耳板的厚度要匹配螺栓锁紧时的压紧力，不会因为螺栓预紧力过大导致耳板断裂。在实际建模过程中，这类结构通常会先绘制对称的截面草图，通过拉伸生成主体轮廓，再对轴孔、安装孔进行切除，最后对所有锐边做倒圆角处理，一方面避免应力集中，另一方面也能去除加工毛刺，防止装配时划伤操作人员。

在实际选型应用的时候，需要注意这类一体结构滑动轴承的适用载荷范围，因为没有分体式轴瓦的调整空间，一旦孔壁出现磨损就需要整体更换，所以更适合载荷平稳、转速不高、维护频率低的工位。如果是用在有粉尘的工况下，还需要在轴孔两端加装防尘密封圈，避免杂质进入摩擦面加速磨损。很多新手在建模这类零件的时候，容易忽略安装基准面与轴孔轴线的平行度要求，实际加工后会出现轴转动卡滞的问题，所以在建模阶段就要把几何公差的约束考虑进去，保证轴孔轴线与底座安装面的平行度在合理范围内，两个安装孔的轴线要垂直于安装基准面，这样螺栓锁紧的时候才不会出现额外的装配应力。另外，零件的过渡圆角设计也很关键，上方支撑段和底座连接的位置是应力集中区，这里的圆角不能太小，否则受冲击载荷的时候很容易从连接处断裂，很多练习模型里会把这个位置做成直角，实际工程应用里是绝对不允许的，必须做圆角过渡分散应力。
