VR2300龙门式数控雕刻加工设备结构

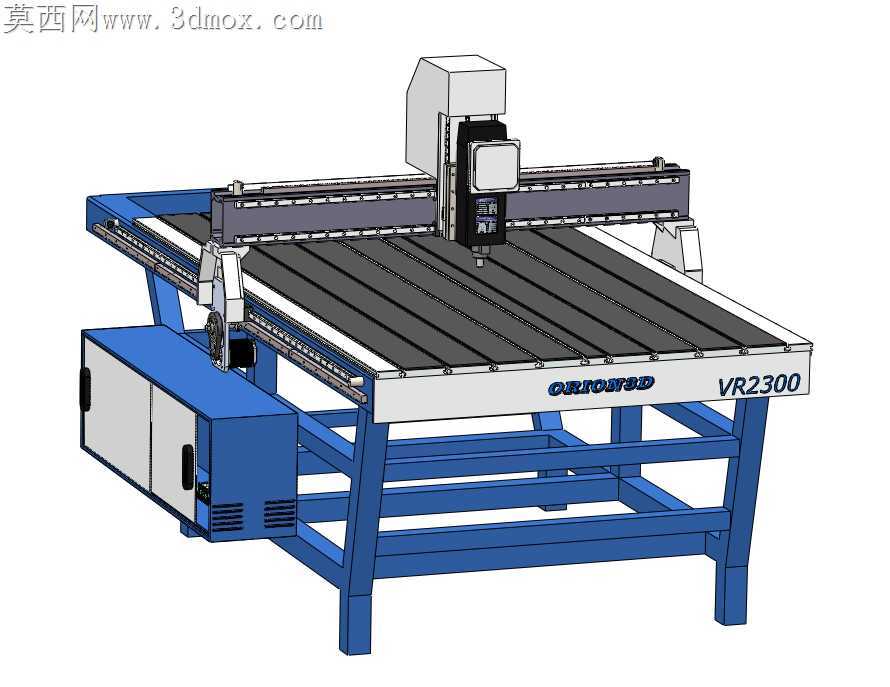

大尺寸幅面数控雕刻设备长期存在的加工振颤痛点，根源往往不在主轴选型，而在机架与运动组件的刚度匹配失衡，这款VR2300型号设备的结构设计，恰好针对幅面2米级加工场景做了针对性的刚度分配。床身采用方管焊接框架结构，没有盲目加厚管壁徒增自重，而是在横梁移动的全行程对应位置，给底部支撑腿做了斜向筋条补强，避开了大跨距龙门设备常见的中间段下挠问题，哪怕是满幅面加工亚克力、密度板这类易受振纹影响的工件，刀尖处的振幅也能控制在合理区间。

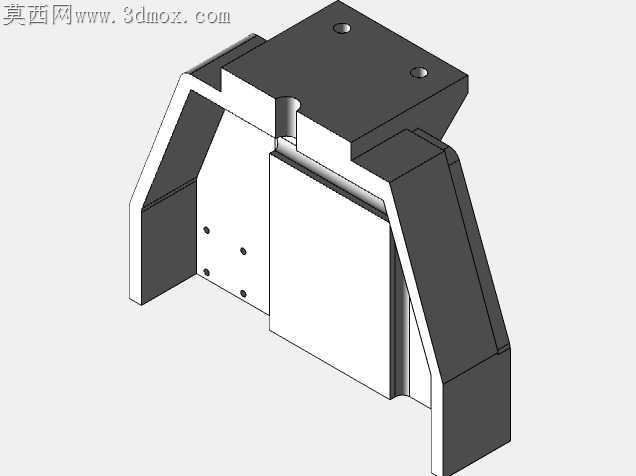

横梁部分没有采用常见的单导轨侧装方案，而是把双直线导轨对称布置在横梁上下端面，滑块受力从单侧悬臂受力变成上下对称夹持，Z轴滑枕高速往复移动时的偏载力矩直接被抵消，长时间加工也不会出现导轨单侧磨损导致的加工面倾斜问题。主轴安装座的位置特意做了下沉式设计，缩短主轴刀尖到导轨滑块的距离，相当于减小了切削力的力臂，同等切削参数下，传动组件承受的倾覆力矩能降低近三成，连带着丝杠的磨损速度也会放缓。

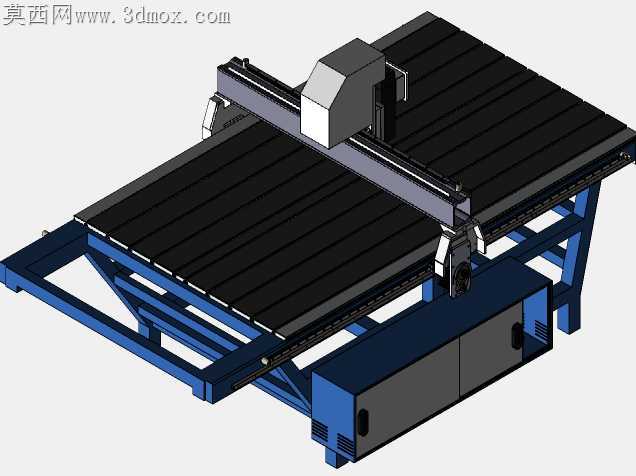

侧边布置的电气柜没有做独立落地设计，而是直接固定在床身左侧的框架上，既缩短了主轴、驱动电机到控制柜的走线长度，减少线缆拖拽对Y轴运动的阻力，也避免车间地面杂物磕碰柜门的隐患，柜门上的散热格栅开在侧面而非正下方，能阻挡加工产生的木屑、粉尘顺着格栅飘进柜内积灰，降低电气元件短路的风险。工作台面采用分条式铝型材铺装，每条型材之间预留均匀的T型槽间隙，方便装夹不同尺寸的工件，也能让加工产生的碎屑顺着间隙落到下方的承托区域，不会在台面积攒刮花工件底面。

传动端的Y轴丝杠布置在床身两侧导轨中间位置，和龙门拖板的连接点做了浮动接头设计，能抵消一部分安装时的同轴度误差，不会因为机架焊接的微小形变导致丝杠卡滞，日常维护时也不用反复校准同轴度，降低了设备的运维难度。机头侧面预留的辅助安装位，可以加装压轮、冷却喷嘴这类附件，不用额外打孔破坏横梁的原有结构，适配不同材质加工的拓展需求。
