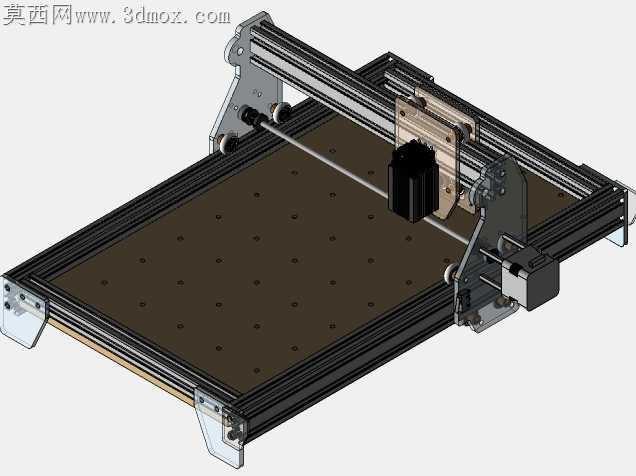

桌面级双轴数控激光雕刻机结构设计

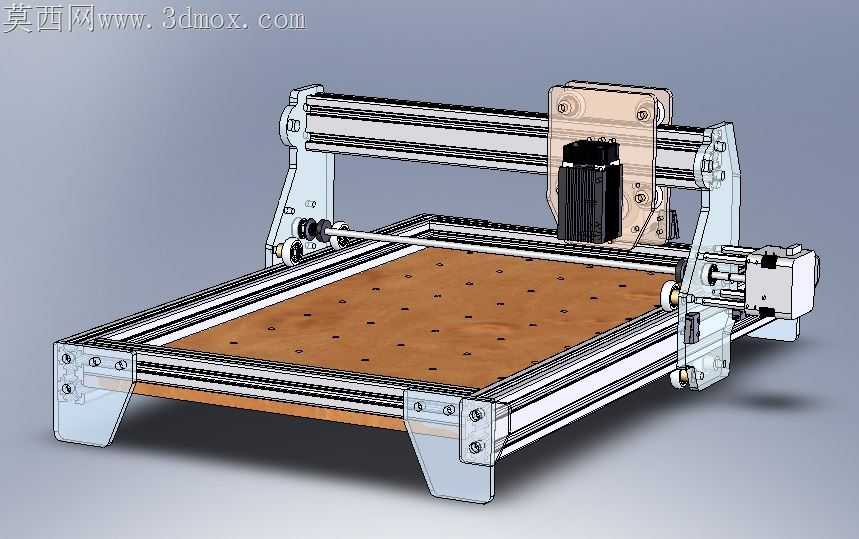

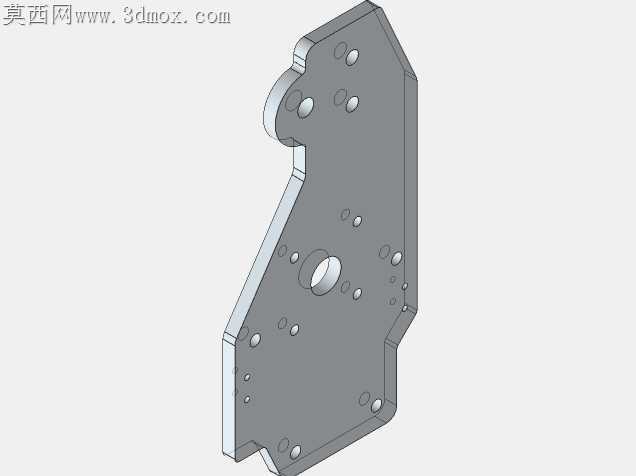

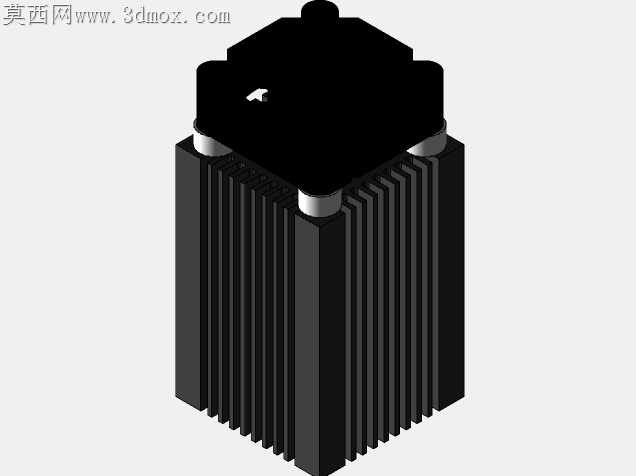

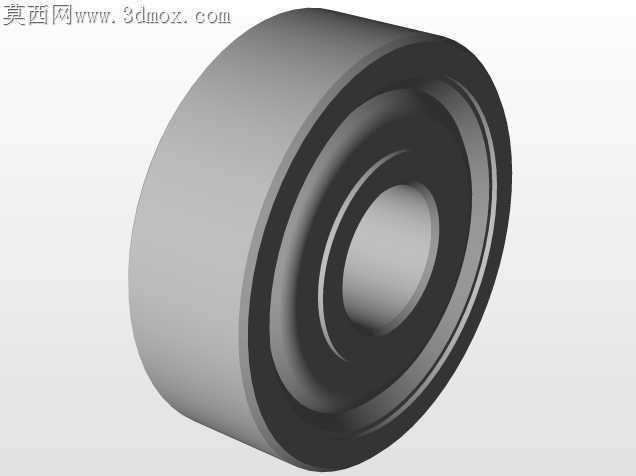

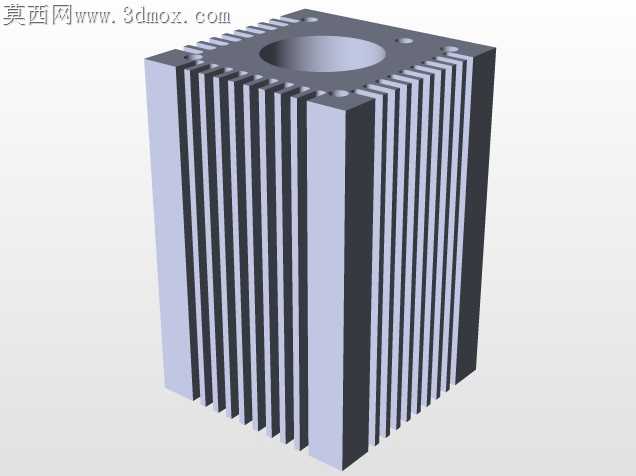

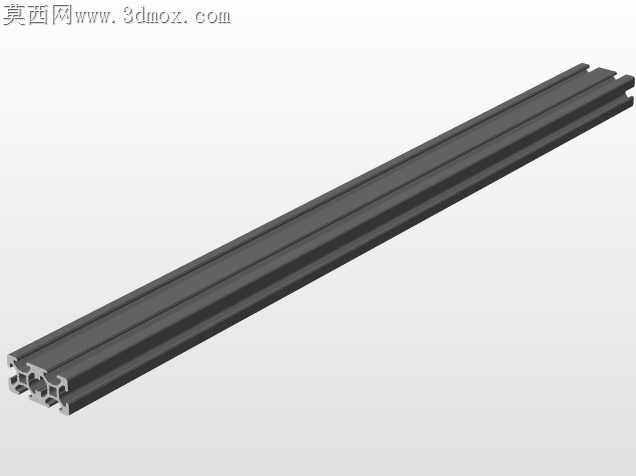

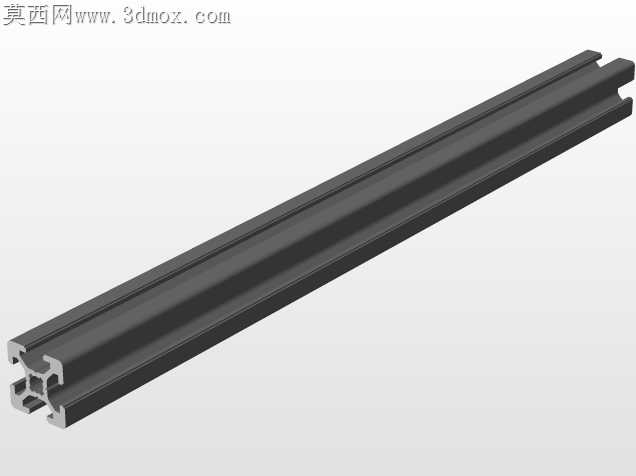

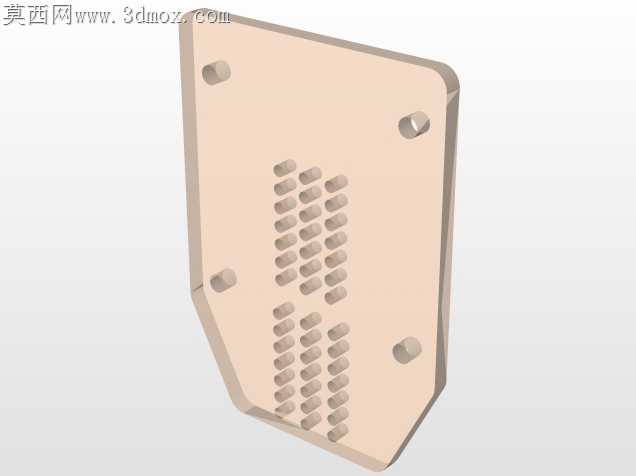

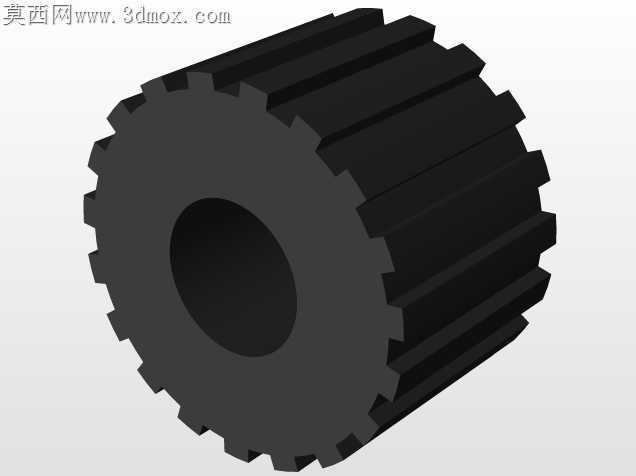

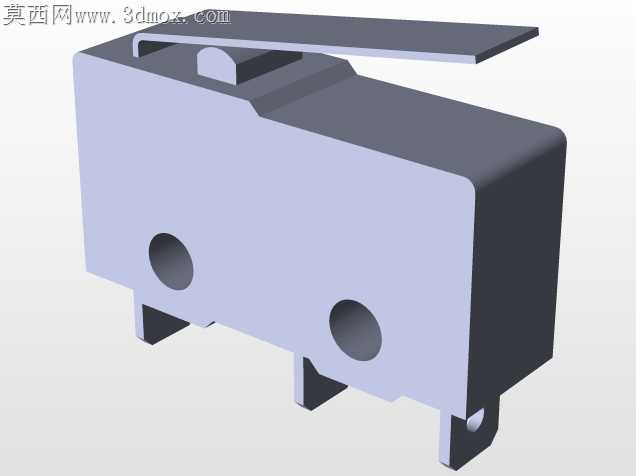

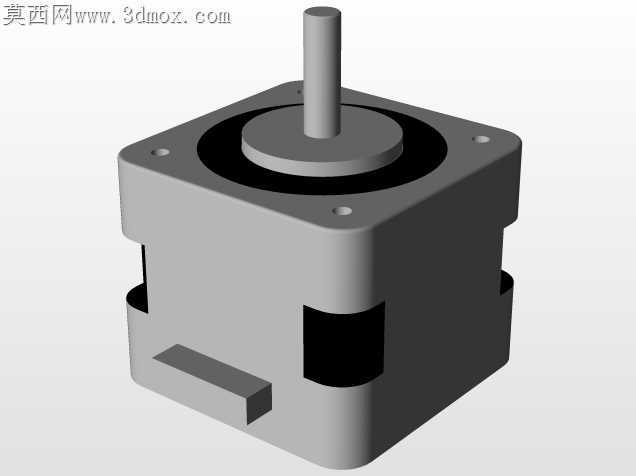

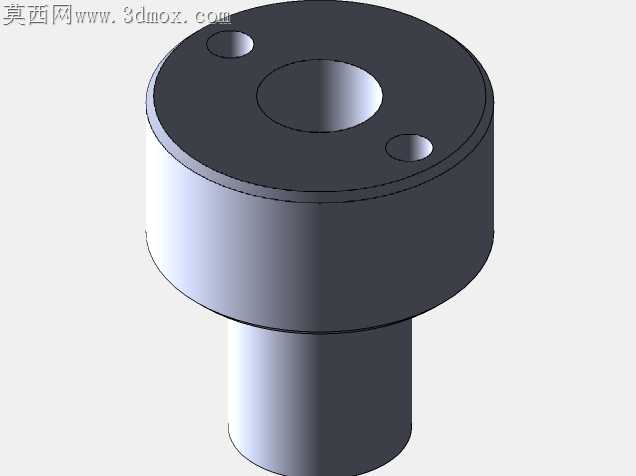

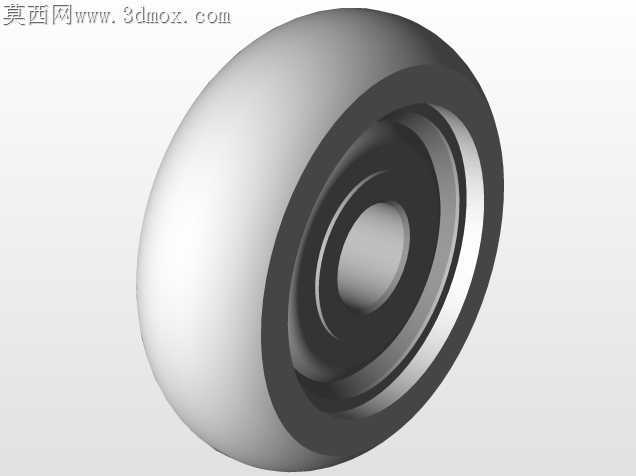

小型桌面加工设备最常遇到的痛点，是机架刚性不足带来的高速运动振纹，以及传动同轴度偏差导致的雕刻轨迹偏移，这套双轴数控激光雕刻机的结构设计，恰好针对这类落地问题做了针对性的取舍。机架主体采用标准工业铝型材拼接，没有采用一体化焊接或铣削成型的床身，并非出于成本妥协——铝型材自带的T型槽结构，能让激光头安装座、Y轴传动支座的固定位置实现毫米级微调，刚好抵消型材切割下料时的端面垂直度误差，装配时不需要靠高精度铣削加工来保证基准对齐，普通爱好者用常规五金工具就能完成整机组装。激光模组安装位预留了33x33x50mm的标准腔体，适配市面上绝大多数市售激光二极管外壳模块，安装座上设计了长条形调节腰孔，能顺着Z轴方向微调激光焦点到加工台面的距离，不用额外增加升降模组就能适配不同厚度的加工板材，省去了第三轴传动带来的装配公差累积问题。500x300mm的加工台面采用密度板作为承载基材，台面上规则排布的定位孔，既能用扎带或压块固定待加工的薄木板、亚克力片，也能避免激光穿透工件后直接灼烧台面基材，台面下方垫的整根铝型材横梁，刚好托住密度板的长边受力位置，长时间加工不会出现台面中部下凹的变形问题。X轴传动采用双光轴导向搭配同步带传动，光轴两端的支座采用透明亚克力板材切割成型，相比金属切削支座，亚克力件的加工门槛更低，切割后不需要二次去毛刺处理，支座上的轴承安装孔预留了0.02mm的过盈公差，压入直线轴承后不会出现松旷晃动，同时亚克力的自重更轻，能降低X轴高速往复运动时的惯性负载，减少电机堵转的概率。Y轴的传动同步带布置在床身侧方，和加工台面完全隔开，雕刻产生的木屑、烟尘不会落到同步带和带轮的啮合位置，能大幅降低日常维护的清理频率，也避免碎屑卡入带齿导致传动卡顿。两侧Y轴的传动轴通过光杆直连，保证两侧运动的同步性，不会出现单边传动带来的龙门倾斜问题，轴端的联轴器采用顶丝固定结构，装配时能轻松调整两侧带轮的相位，保证同步带张紧度一致。整机的支撑脚采用折弯成型的亚克力件，向外倾斜的角度刚好把整机重心落在支撑脚围成的区域内，即使高速运动时整机也不会出现晃动感，脚位预留的防滑垫安装槽，能贴附橡胶防滑垫进一步抵消运动振动。这套设计没有追求多余的功能堆砌，每一处结构都围绕易装配、低公差、好维护的核心需求做取舍，既满足小型桌面加工的精度要求，又把加工和装配的门槛降到了普通爱好者能触及的范围，没有过度依赖高精度加工设备就能实现稳定的雕刻效果。
