轨道车辆走行部轮对运动仿真结构

　　这套轮组结构是轨道走行系统里直接承载整车重量、传递走行动力的核心部件，日常在轨道交通装备的走行部设计验证、运动干涉校核、动力学仿真环节中频繁用到，很多刚接触转向架设计的工程师，往往会忽略轮对与轨道配合的细节边界，导致后续仿真出现轮缘啃轨、跳动超差的问题，这套结构的建模逻辑刚好能覆盖这类设计验证的核心需求。从实际应用场景来看，这类轮组不仅适配常规干线轨道车辆的走行部，也能在厂内轨道输送设备、小型轨道工程作业车的走行机构上复用，核心作用是把轴向上的旋转运动转化为沿轨道方向的直线行进动作，同时承担垂直方向的载荷传递，还要在过弯时适配轨道的曲率变化，避免刚性卡滞。

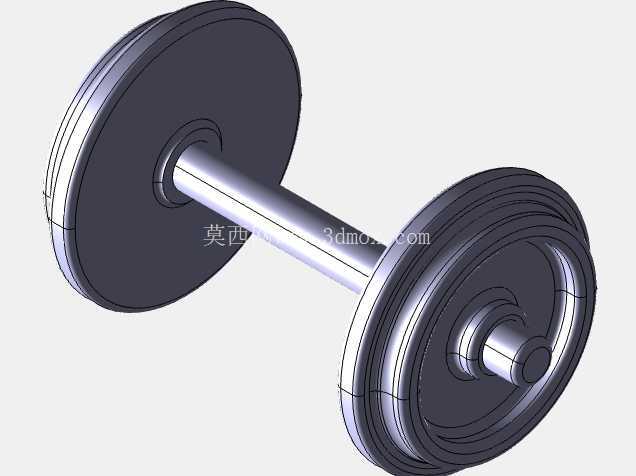

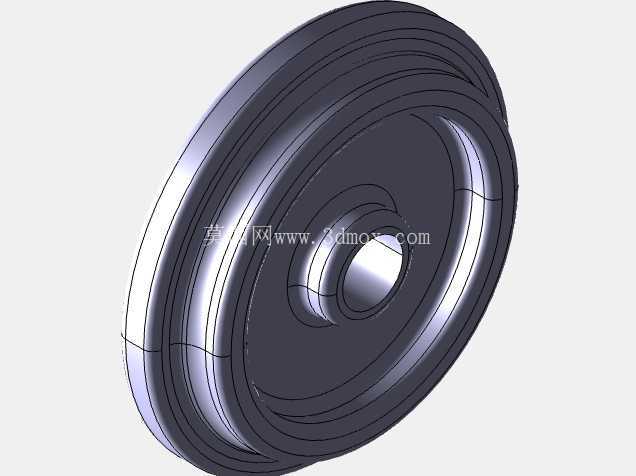

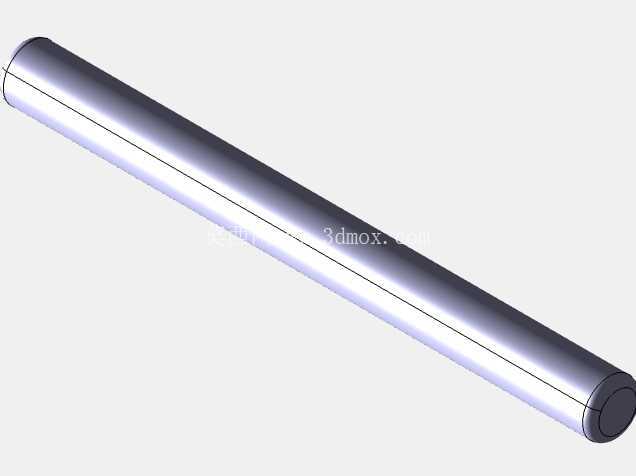

　　结构设计上，左右两个车轮采用过盈配合的方式压装在实心车轴的对应轴肩位置，车轮的轮缘高度、踏面锥度都按照常规轨道适配的参数做了还原，踏面的锥度设计不是随意给定的，是为了让车辆过弯时，外侧车轮接触的踏面直径更大、内侧更小，自动适配转弯时的内外侧行程差，减少轮轨之间的滑动磨损，这部分的尺寸边界直接决定了走行的顺畅度，建模时特意保留了轮缘与轨头侧面的安全间隙，避免仿真运动时出现干涉报错。车轴的轴颈位置预留了轴承安装的配合面，轴肩的高度差刚好能给轴承内圈提供轴向定位，不会出现轴承窜动的问题，两个车轮的内侧距严格按照轨距的适配要求做了尺寸约束，保证轮对落在轨道上时，两侧轮缘和轨侧的间隙均匀，不会出现偏磨。

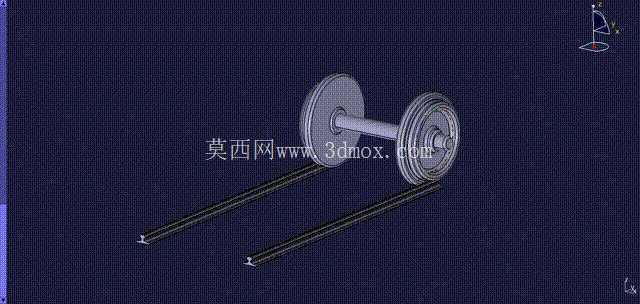

　　做DMU运动仿真的时候，特意给轮对和轨道之间添加了滚动接触的运动副约束，没有用简单的旋转副糊弄，能真实模拟轮对沿轨道滚动时的姿态变化，包括过弯时的轮对横移、踏面接触点的位置变化都能直观呈现，这对前期验证走行机构的运动合理性非常有帮助，不用等到做物理样机的时候才发现轮轨匹配有问题。很多工程师在做这类轮组建模的时候，容易把车轮和车轴的配合长度做短，导致实际压装的时候压装行程不足，连接强度不够，这套结构里特意把车轮轮毂的长度做了合理延伸，保证压装后有足够的结合面传递扭矩，同时轮毂和车轴之间的配合公差选用了基孔制的过盈配合，满足重载下的扭矩传递需求，不会出现轮轴松脱的风险。

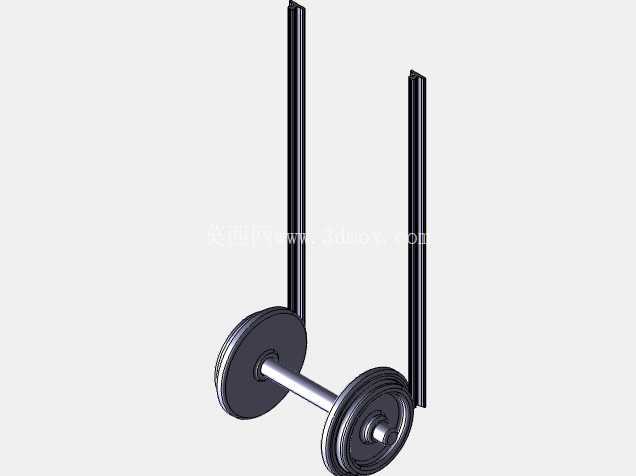

　　安装边界上，车轴两端的轴颈长度是按照常用轴箱轴承的安装尺寸预留的，后续对接轴箱、一系悬挂结构的时候不需要额外调整轴颈尺寸，轮对的整体回转直径也控制在常规轨道设备的限界要求内，不会超出设备的安装轮廓，不管是做整车的装配仿真，还是单独做轮对的运动学分析，都能直接复用。另外，轮对下方的两根平行轨道也按照标准轨头截面做了建模，轨距和轮对内侧距完全匹配，轨面的水平度、平行度都做了约束，仿真的时候不会出现轨道错位导致的运动异常，能真实还原轮对在轨道上的滚动状态，包括启动、匀速行进、过弯时的受力姿态都能通过运动仿真直观呈现，方便设计人员校核轮对的运动行程、干涉边界，提前排查结构设计里的不合理之处。在实际的工程设计里，这类轮组的设计还要考虑动平衡的问题，建模的时候两个车轮的质量分布做了对称处理，车轴的同轴度也做了几何约束，避免高速旋转时出现偏心振动，这部分的细节在模型里都有体现，不是只做了外观的曲面，而是把结构设计里需要考虑的配合、定位、边界尺寸都做了还原，能直接用于后续的工程出图、动力学仿真、装配干涉检查等环节，减少重复建模的工作量。
