轨道车辆空气悬挂转向架结构设计

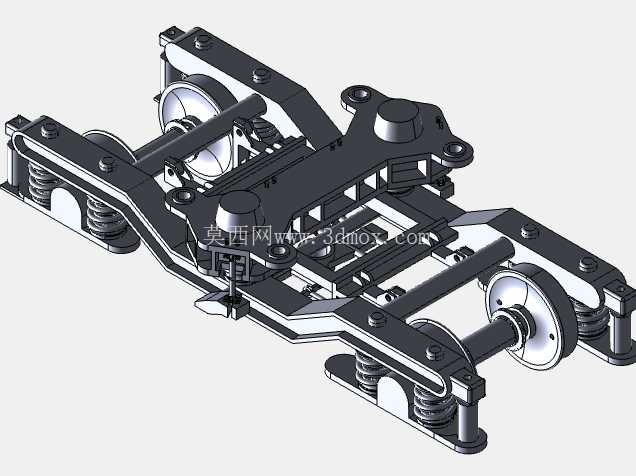

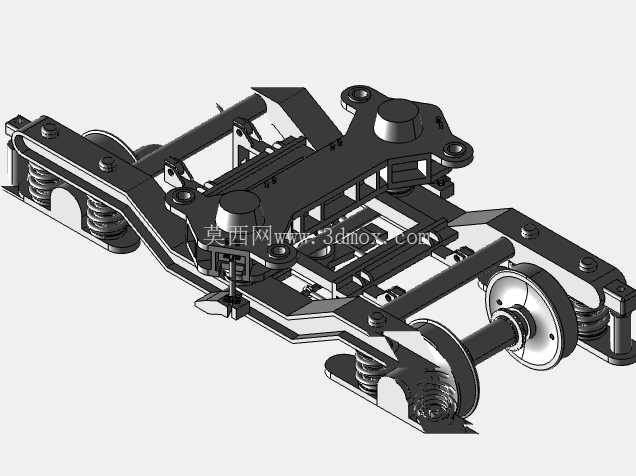

　　这套走行部悬挂结构主要应用于城轨、普速客运列车以及比例仿真模型的走行系统中，核心作用是承载车体上部载荷，同时缓冲线路不平顺带来的冲击振动，隔绝轮轨传递的高频振动，保证车辆运行的平稳性与乘坐舒适度。从结构布局来看，整套装置采用双侧对称布置，轮对通过轴箱定位结构与构架相连，轴箱上方设置螺旋钢弹簧作为一系悬挂，承担垂向的基础承载与初级减震，构架中部集成空气弹簧安装位作为二系悬挂，相比传统钢弹簧二系，空气弹簧的变刚度特性可以在不同载荷下保持相近的固有频率，避免空重车状态下车辆平稳性差异过大。

　　设计过程中首先要匹配轮对的内侧距与轨距要求，轴箱定位节点的刚度需要同时兼顾纵向的牵引力传递能力与横向的柔性，避免曲线通过时轮对偏磨过大，构架采用焊接箱型梁结构，在保证整体刚度的前提下控制自重，各安装座的位置精度直接影响后续悬挂部件的受力状态，比如空气弹簧的安装面平面度需要控制在合理范围内，避免气囊偏磨导致寿命缩短。整套结构的安装边界需要匹配车体底架的枕梁接口，二系悬挂的横向跨距需要结合车体的倾覆稳定性计算确定，横向止挡的间隙设置要兼顾直线运行的自由度与曲线通过时的限位需求，避免车体侧滚角度过大。一系弹簧的静挠度匹配需要结合轴重计算，保证每个轴箱的弹簧载荷分配均匀，避免出现偏载导致轮重减载率超标。

　　减震器的布置位置经过多轮动力学仿真优化，垂向减震器安装在轴箱与构架之间，用来衰减一系悬挂的垂向振动，横向减震器布置在构架与车体枕梁之间，抑制车辆的横向晃动，抗侧滚扭杆的安装座集成在构架侧梁位置，配合空气弹簧的大挠度特性控制车体侧滚角。轮对部分采用整体碾钢轮结构，轴颈位置与轴箱轴承配合，轴承选型需要匹配最高运行速度下的动载荷要求，轴端设置有接地装置与速度传感器安装位，满足车辆的信号采集与接地回流需求。构架的侧梁下方设置有单元制动器的安装接口，基础制动装置直接吊挂在构架上，制动时的制动力通过构架直接传递到牵引拉杆，避免对轴箱定位产生额外冲击。

　　牵引装置采用中心销配合拉杆的结构，将车体的牵引力与制动力传递到构架，同时允许车体与构架之间的相对回转与横动，满足曲线通过的自由度要求。整套悬挂系统的各部件运动间隙经过校核，在最大空气弹簧充气状态、最大侧滚角、最大横向偏移量的工况下，各部件之间不会发生运动干涉，管线布置的预留空间也同步考虑在构架的走线槽设计中，避免运行过程中管线被磨损。对于仿真模型应用场景，这套结构的细节还原度直接影响模型的走行可靠性，弹簧的刚度匹配需要适配模型的整车重量，轮对的同轴度误差控制在极小范围内，避免模型运行时出现蛇行失稳，空气弹簧部分采用仿真结构还原外形，同时保留足够的垂向活动量，模拟真实车辆的浮沉运动效果。实际工程应用中，这套悬挂结构的维护点主要集中在空气弹簧的气囊状态检查、减震器的漏油检查、轴箱轴承的温度监测以及各节点橡胶件的老化更换，设计时各部件的安装位置都预留了足够的操作空间，方便日常检修时的部件拆装，不需要大规模拆卸周边结构即可完成易损件的更换。
