面板内置电缆电路接线组装结构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1192160
  • 面板内置电缆电路接线组装结构设计
  • 面板内置电缆电路接线组装结构设计
  • 面板内置电缆电路接线组装结构设计
  • 面板内置电缆电路接线组装结构设计

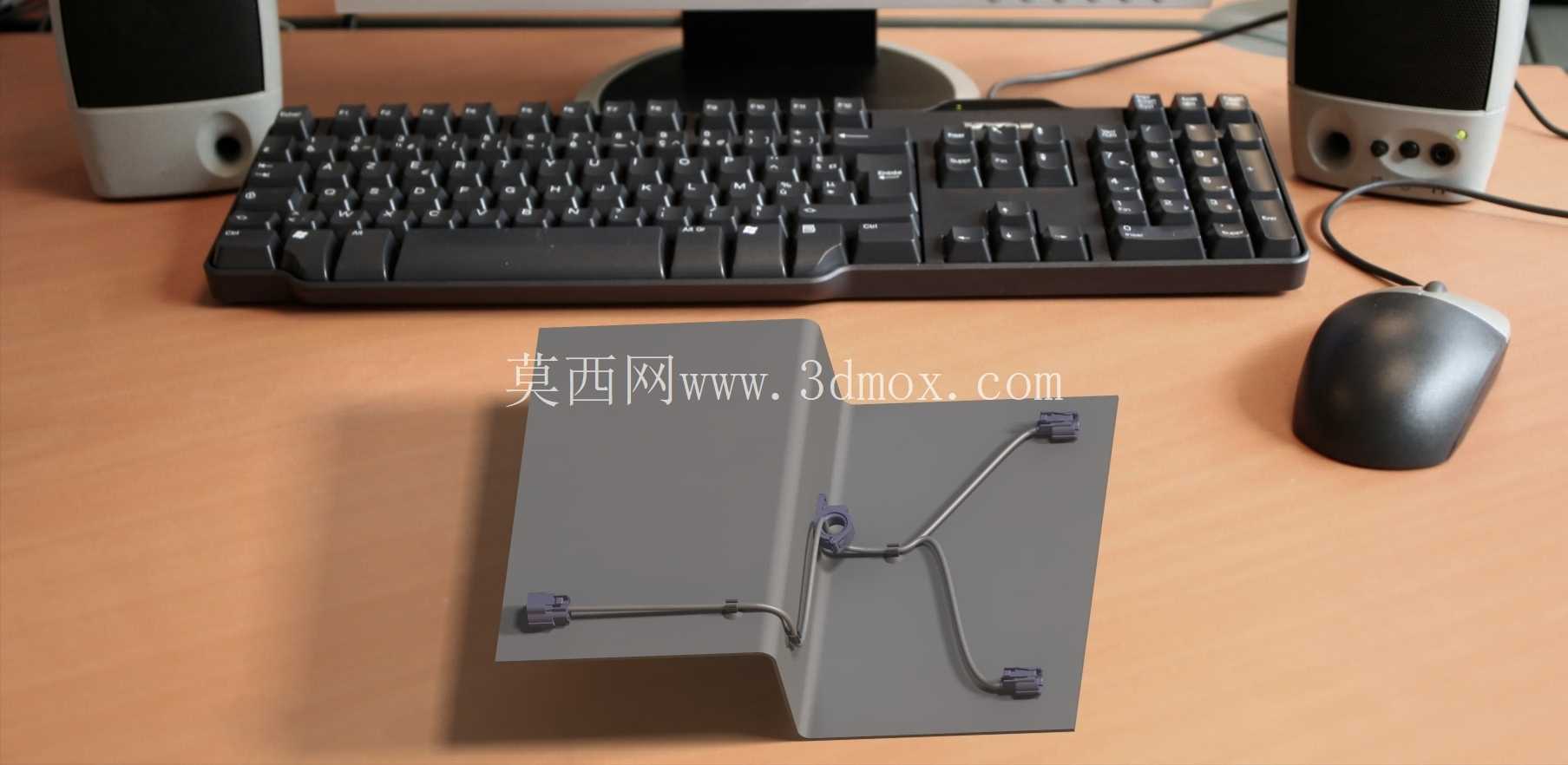

  在工业控制柜体、桌面式操作终端、小型机电设备的面板装配环节,内置电缆的走线与接线设计,是决定设备电气稳定性、后期维护便捷度的核心细节,不少刚入行的结构工程师容易忽略这部分的空间预留,要么把走线槽留得太窄导致线缆弯折半径超标,要么端子固定位太靠近面板折边,接线时螺丝刀根本伸不进去,后期返修要拆大半结构,徒增现场工作量。这套面板电缆组装结构,首先解决的就是折角面板的走线应力问题,很多设备的操作面板不是平面结构,会有90度的折弯来适配安装位,线缆经过折角处如果没有固定点,长期受设备振动影响,线缆外皮会和金属折边反复摩擦,磨破绝缘层就会引发短路故障,设计里在折角两侧分别设置了卡扣式固定座,线缆经过折角时保持自然的弯曲弧度,弯曲半径控制在线缆外径的6倍以上,既不会让线缆绷得太紧拉扯端子焊点,也不会因为余量太多在面板内部晃荡产生异响。

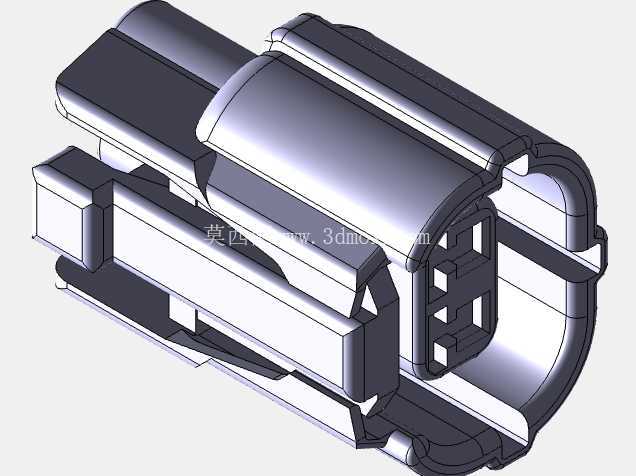

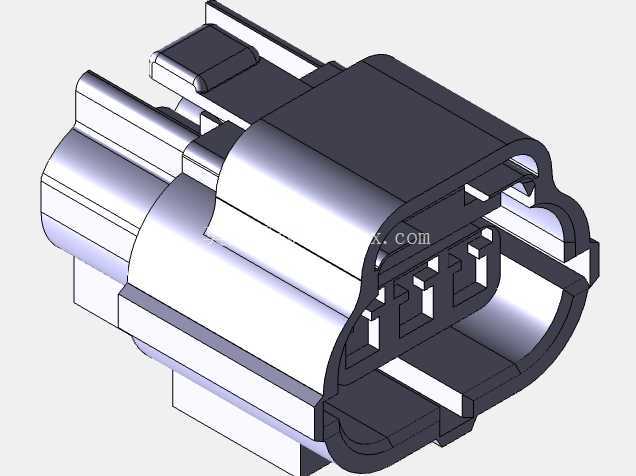

  从安装边界来看,这套结构适配的面板厚度在1.2mm到2mm之间,不管是冷轧钢板喷塑面板还是ABS工程塑料注塑面板,固定座都可以通过卡接或者打M3自攻螺丝的方式固定,不需要在面板上开过大的安装孔,避免破坏面板的防护等级,固定座的凸起高度控制在18mm以内,就算面板内部和主板之间的净空只有20mm,也不会出现安装干涉,不会顶到背面的PCB板元件。实际应用场景里,这类组装结构覆盖的范围很广,小到桌面式外设的接口面板、台式设备的操作按键面板,大到小型控制柜的前门板接线、分布式IO模块的端子面板,都能用到这类走线固定逻辑,设计时没有采用一体化的走线槽,而是用分散式的固定卡扣,好处是可以根据实际的端子位置灵活调整固定点,不用被走线槽的预制卡位限制,比如面板上要加装指示灯、急停按钮的时候,可以随时调整线缆的走向,避开按钮的安装柱和螺母位,不用重新开模做走线槽。从功能特性上看,每个线缆末端的固定座都做了防拉脱设计,端子插接到对应接口之后,线缆根部被卡扣压住,就算外部拉扯线缆,拉力也会作用在固定座上,不会直接传到端子的接触片或者焊点上,避免出现接触不良的问题,很多现场故障都是因为接线时没做应力释放,运维人员插接线缆的时候用力过猛,把端子从座子里扯松,设备运行时就会出现时通时断的软故障,排查起来要耗费大量时间,这个结构就从设计层面规避了这类问题。

  设计思路上没有追求复杂的结构,全部采用常见的标准件和简易冲压/注塑件,加工成本很低,固定卡扣可以用通用的尼龙理线夹,不需要开定制模具,面板上的安装孔都是标准的3.2mm通孔,普通的钻床或者激光切割都能加工,不需要特殊工艺,组装的时候也不需要专用工具,普通的十字螺丝刀就能完成全部接线作业,一线装配工人不需要额外培训就能上手,能有效提升装配效率。另外在走线的布局上,强弱电的线缆走线路径做了物理分隔,固定座的位置预留了足够的间距,强电供电线和弱电信号线不会绑在一起,避免强电对弱电信号产生干扰,比如带模拟量信号传输的面板,要是强弱电线缆缠在一起,很容易出现信号跳变的问题,这套结构在布线时就把两类线缆的固定位分开了至少10mm的间距,不需要额外加屏蔽层就能满足常规的抗干扰要求。

  从维护角度来说,分散式的固定卡扣拆卸很方便,后期要更换线缆或者改接线的时候,只需要撬开对应的卡扣就能操作,不用把整段走线槽都拆下来,也不会影响其他已经接好的线缆,对于需要经常改线的试验设备、小批量定制设备来说,这种设计的灵活性比封闭式走线槽高很多。实际装配时要注意,线缆裁剪的余量要控制在固定座之间预留5mm左右的活动量,不能拉得太直,不然设备运行时的热胀冷缩会让线缆端部受到额外的拉力,也不能留太长的余量,不然多余的线缆堆在面板背面,盖面板的时候会压到线缆,甚至把线缆压在面板和柜体的密封胶条之间,破坏密封性能。这套结构没有复杂的曲面或者特殊加工要求,建模的时候只需要确认好面板的折弯半径、各个接口端子的安装位置、内部元器件的净空高度,就能快速适配到不同的面板设计里,不管是新设计项目还是老设备的接线结构优化,都可以直接参考这套固定逻辑,不用从零开始验证结构可靠性,能节省不少设计验证的时间。
