带双耳安装座双法兰空心绕线轴结构

　　在电子线束加工、纺织绕线、灯丝生产以及小型线缆收放设备的传动与储线工位中，这类带集成安装耳的双法兰空心线轴是承担线材规整缠绕、稳定送料的核心承载构件，区别于普通光轴式绕线辊，该结构从安装适配性、缠绕限位、高速运转稳定性三个核心维度做了针对性的结构优化，完全适配多工位自动绕线设备、小型线束收卷装置以及灯丝卷绕工装的使用需求。从实际使用场景来看，这类线轴常被安装在自动送料机架的悬臂支撑轴上，工作时随驱动机构做定速旋转，将细径电线、通讯线缆或者细金属灯丝逐层缠绕在轴身圆柱面上，上下两端的法兰盘形成刚性限位边界，避免高速绕线过程中线材从轴身两端滑出、散卷，尤其是针对直径0.1-2mm的细径线材，法兰盘的平行度误差直接影响排线整齐度，设计阶段特意将上下法兰的端面平行度公差控制在0.05mm以内，法兰边缘做了R0.8的圆角过渡，避免锐边刮伤线材绝缘层或者金属丝表面镀层。

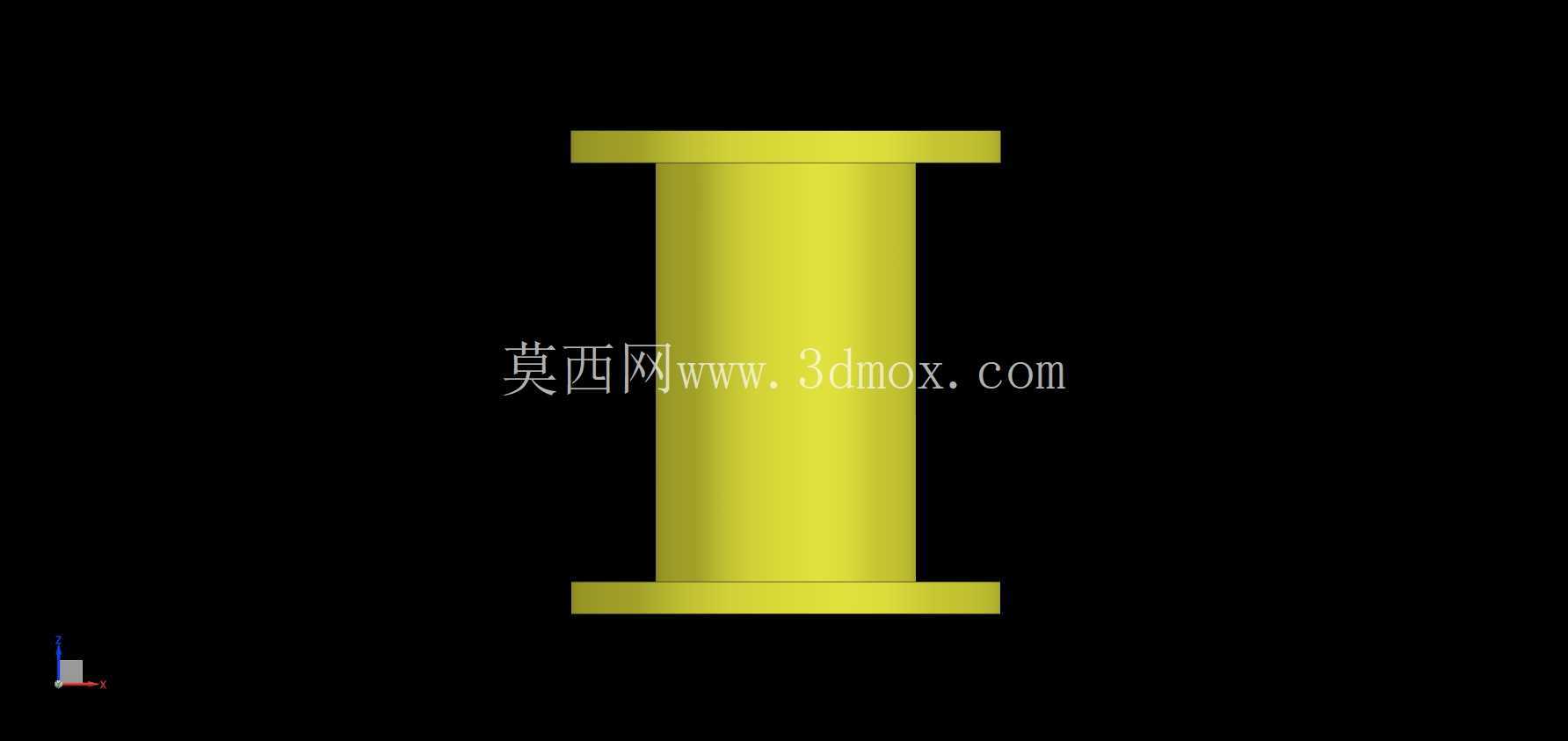

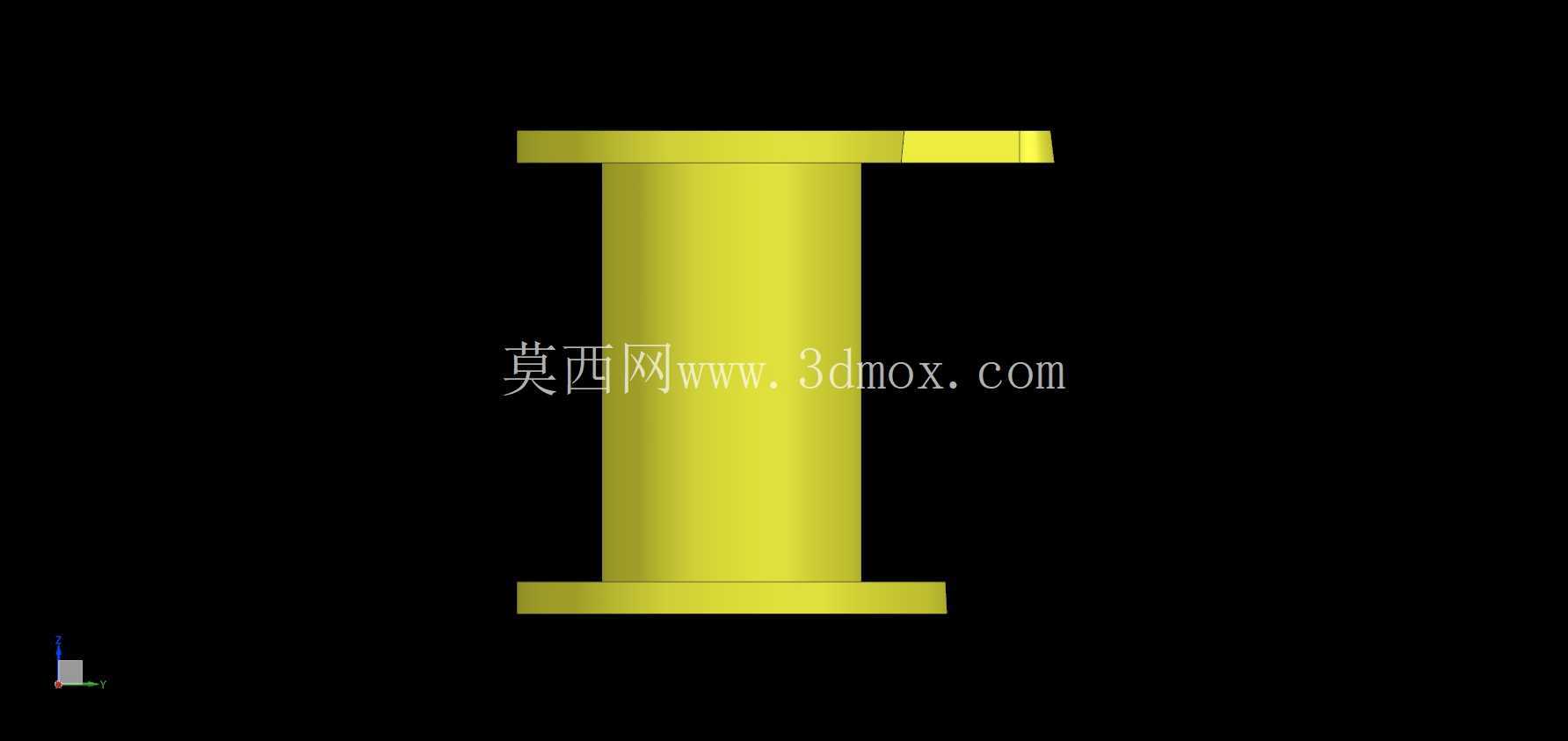

　　结构设计上，核心承载段为等直径空心圆柱结构，中心通孔的尺寸适配常用的直径12mm/16mm悬臂支撑轴，通孔内壁的粗糙度控制在Ra1.6，既可以保证和支撑轴的转动配合间隙均匀，也能在需要随轴同步转动时通过键槽或者顶丝实现周向固定，空心结构相比同尺寸实心轴减重40%以上，降低高速旋转时的转动惯量，减少驱动电机的负载损耗，也能避免长时间运转后轴身因自重出现挠曲变形。

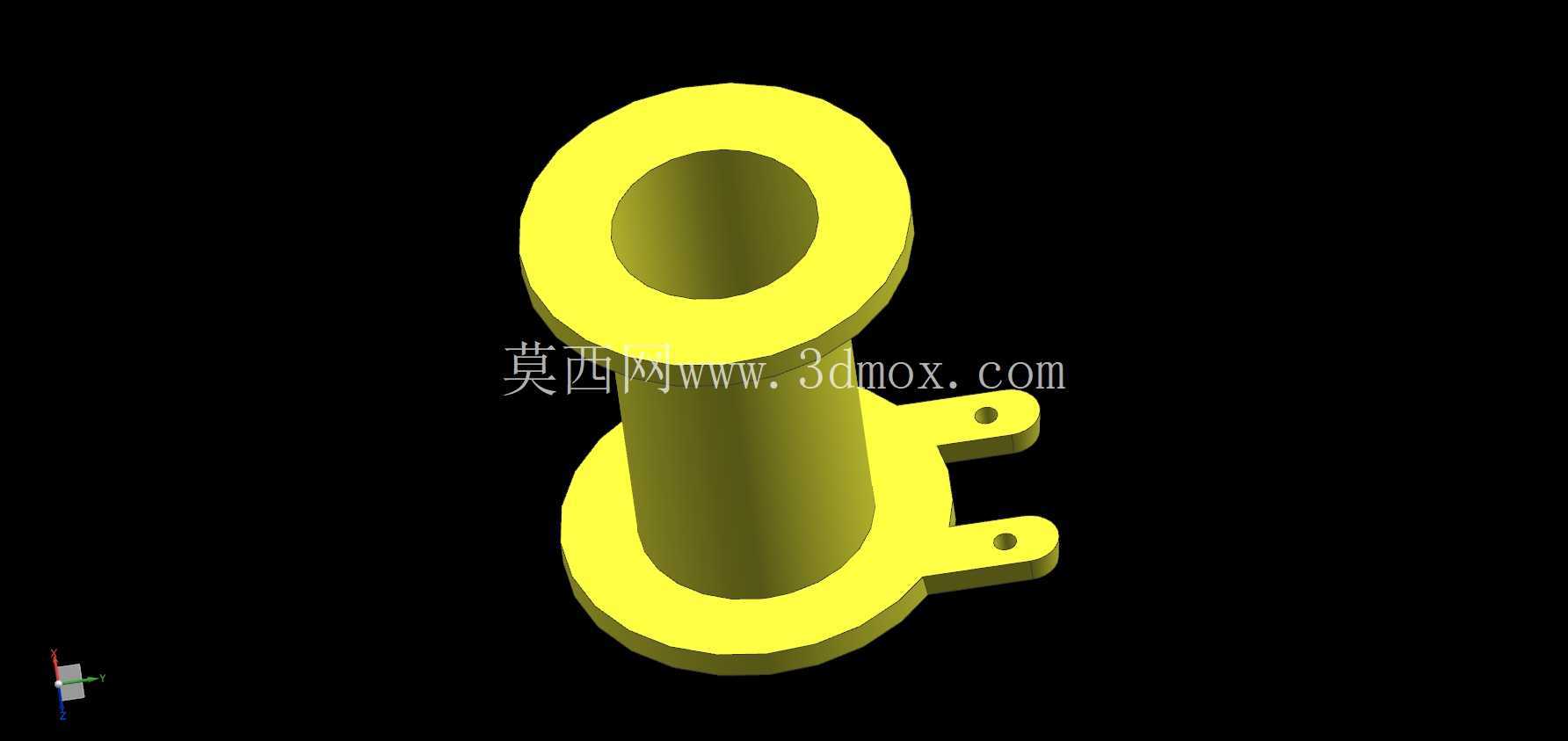

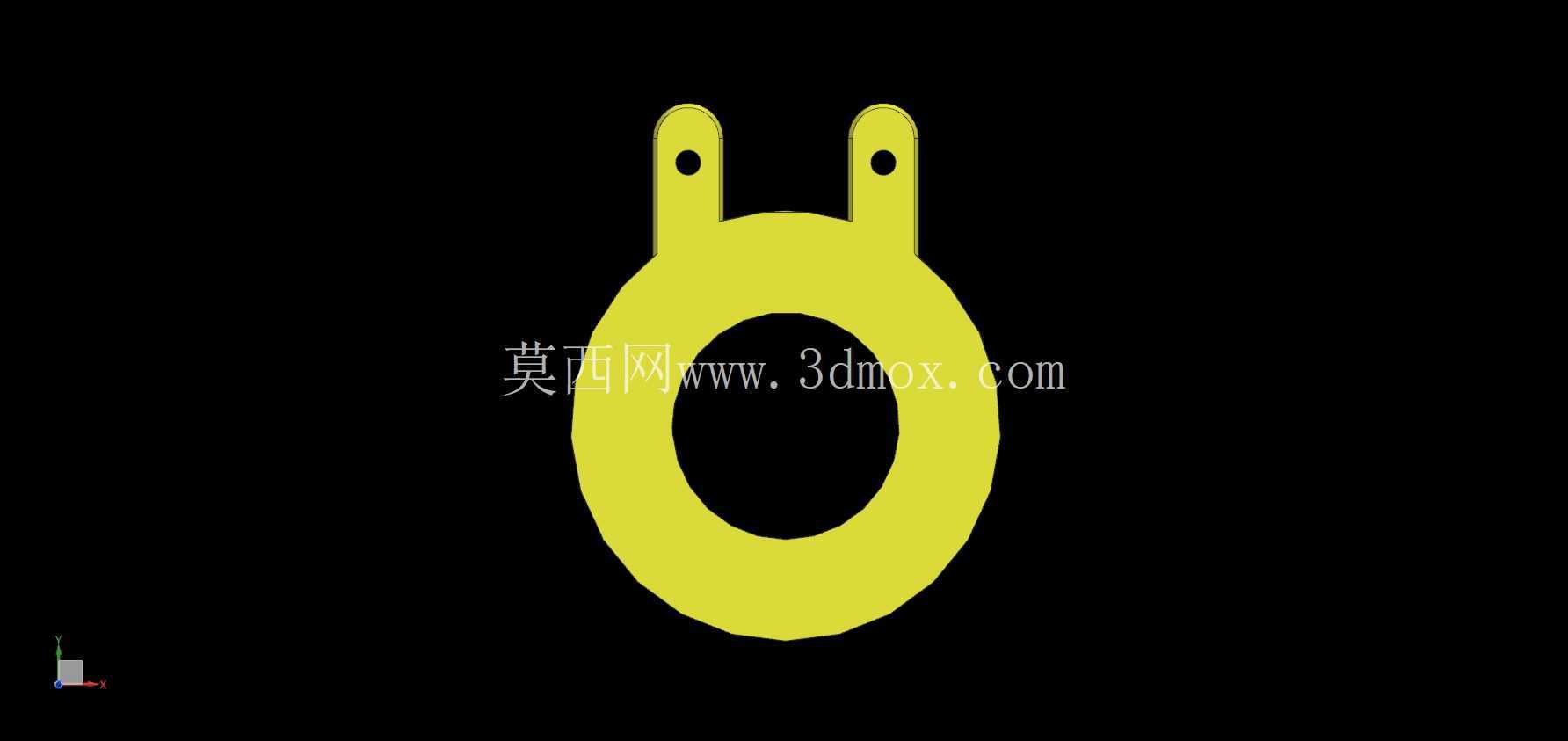

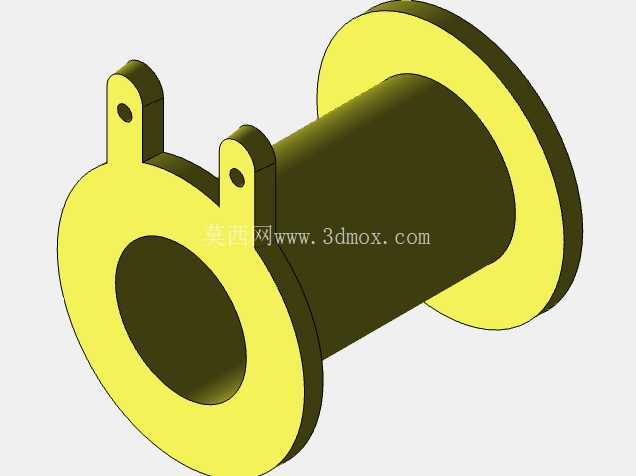

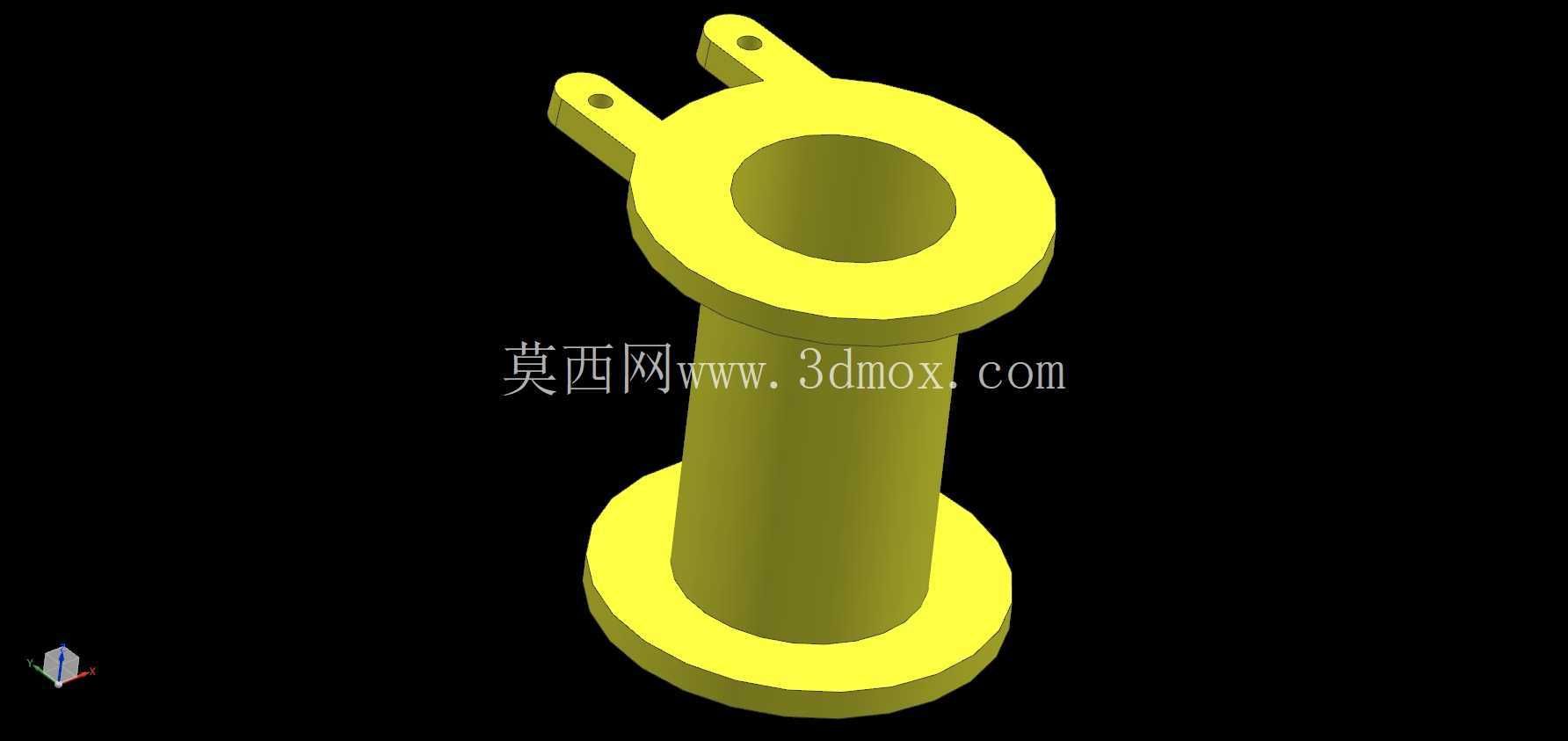

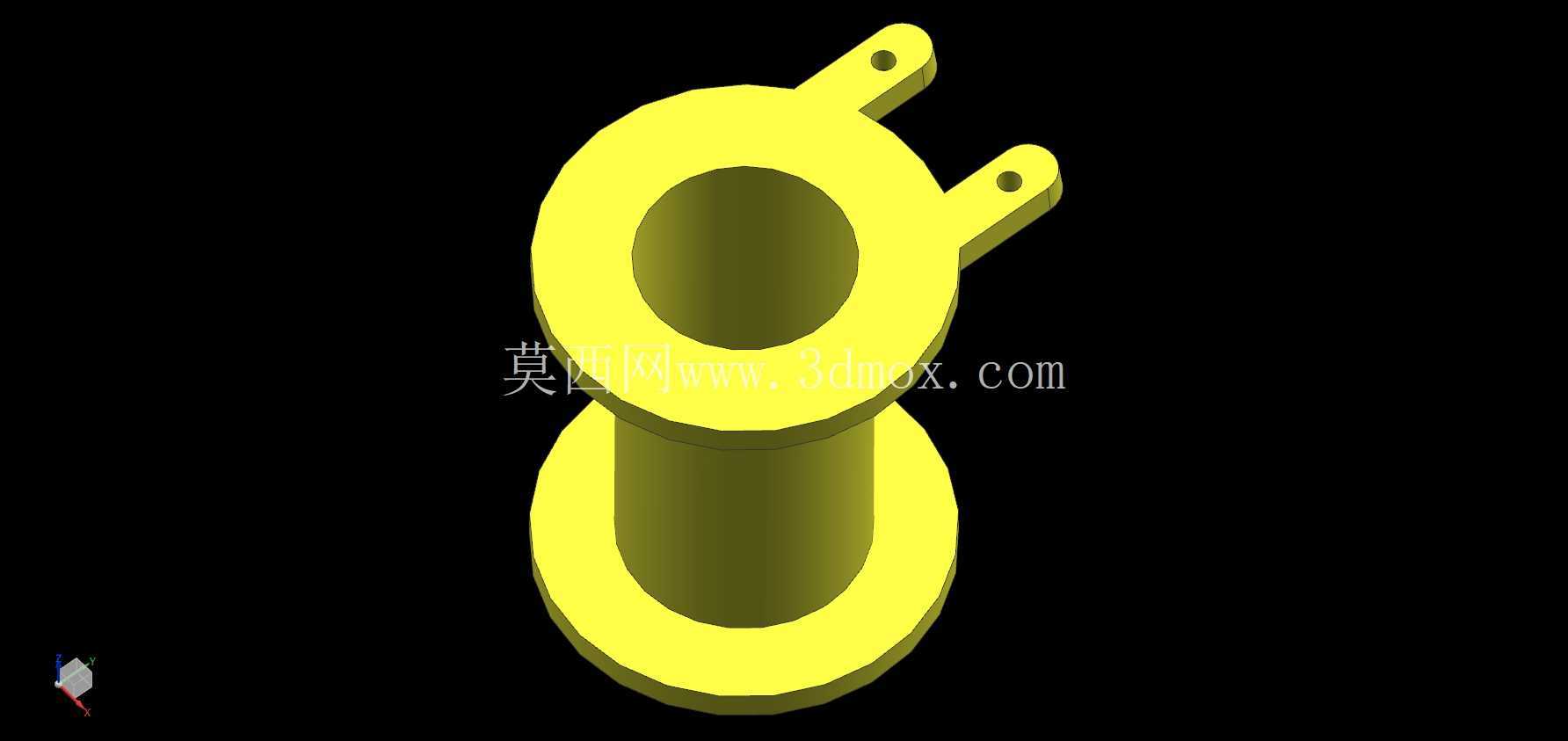

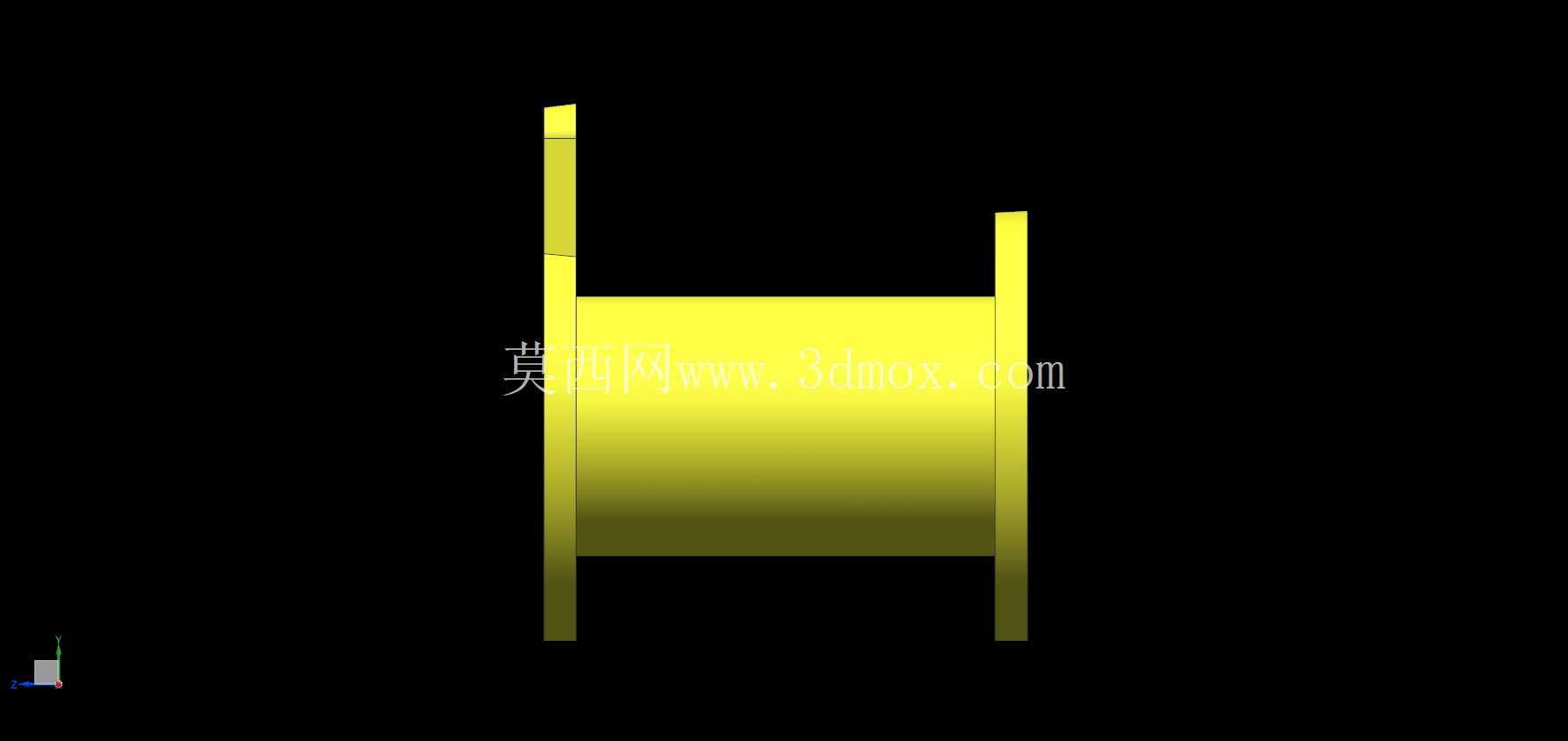

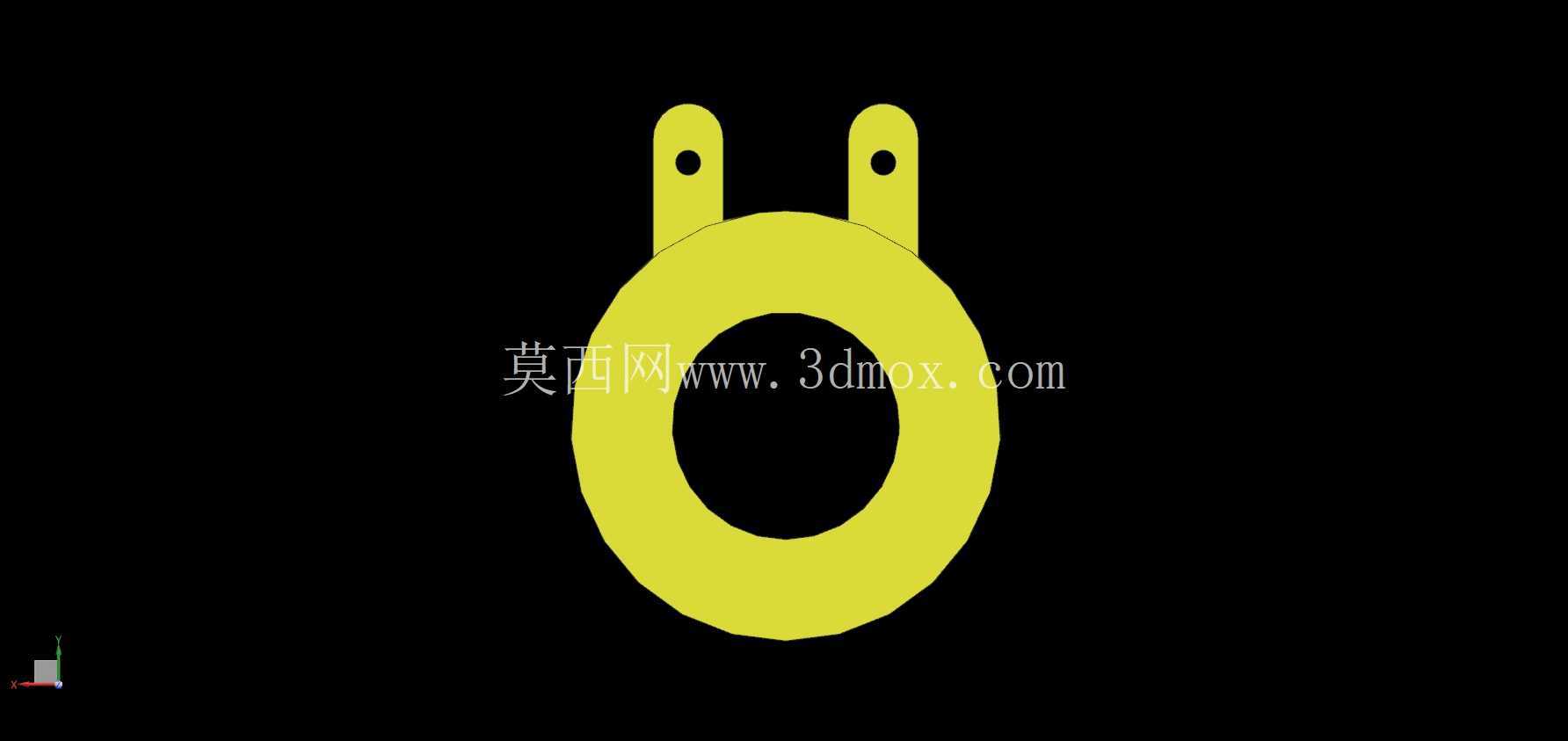

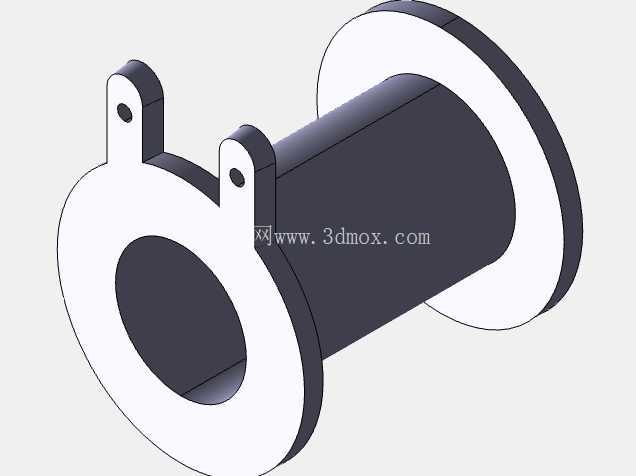

　　上端法兰延伸出的两个对称安装耳是该结构区别于普通绕线轴的核心设计，两个安装耳上的精密销孔位置度公差控制在0.03mm，既可以通过销轴将线轴和自动旋转锁定机构连接，实现绕线到设定长度后的自动锁止、剪线动作，也可以在静态放线场景下通过安装耳固定阻尼片，调整放线时的阻尼力矩，避免线材拉扯过紧出现拉细、拉断问题。从安装边界来看，下端法兰的直径比上端法兰略小2mm，安装时可以快速穿过机架上的安装定位孔，实现快速装配定位，两个安装耳的外伸长度控制在15mm以内，不会和相邻工位的排线导轮、张力控制机构产生运动干涉，整体轴向总长度适配常规小型绕线设备的安装间距，不需要额外调整机架的支撑跨距就能直接替换原有同规格线轴。

　　在加工适配性上，该结构完全适配压铸成型工艺，所有壁厚保持均匀3mm，没有局部壁厚突变导致的缩孔、冷隔缺陷，安装耳和法兰连接位置做了加强筋过渡，能承受绕线满卷时的径向挤压力以及高速启停时的扭转冲击力，不会出现安装耳断裂、法兰变形的问题。实际选型时需要注意，该线轴的缠绕有效宽度为上下法兰之间的圆柱段长度，满卷承载的线材重量不超过2kg，适配最高转速1200rpm的连续运转工况，中心孔和支撑轴的配合间隙建议控制在0.02-0.04mm，间隙过大会出现运转跳动导致排线不齐，间隙过小则会出现转动卡滞、磨损加剧的问题。针对不同的使用场景，还可以在法兰端面加工动平衡去重槽，进一步降低高速旋转时的振动量，满足精密绕线设备的排线精度要求，安装耳上的销孔也可以根据实际锁定机构的尺寸做适配调整，不需要改动整体主体结构就能适配不同设备的安装接口，大幅降低备件替换的成本和结构改型的设计周期。
