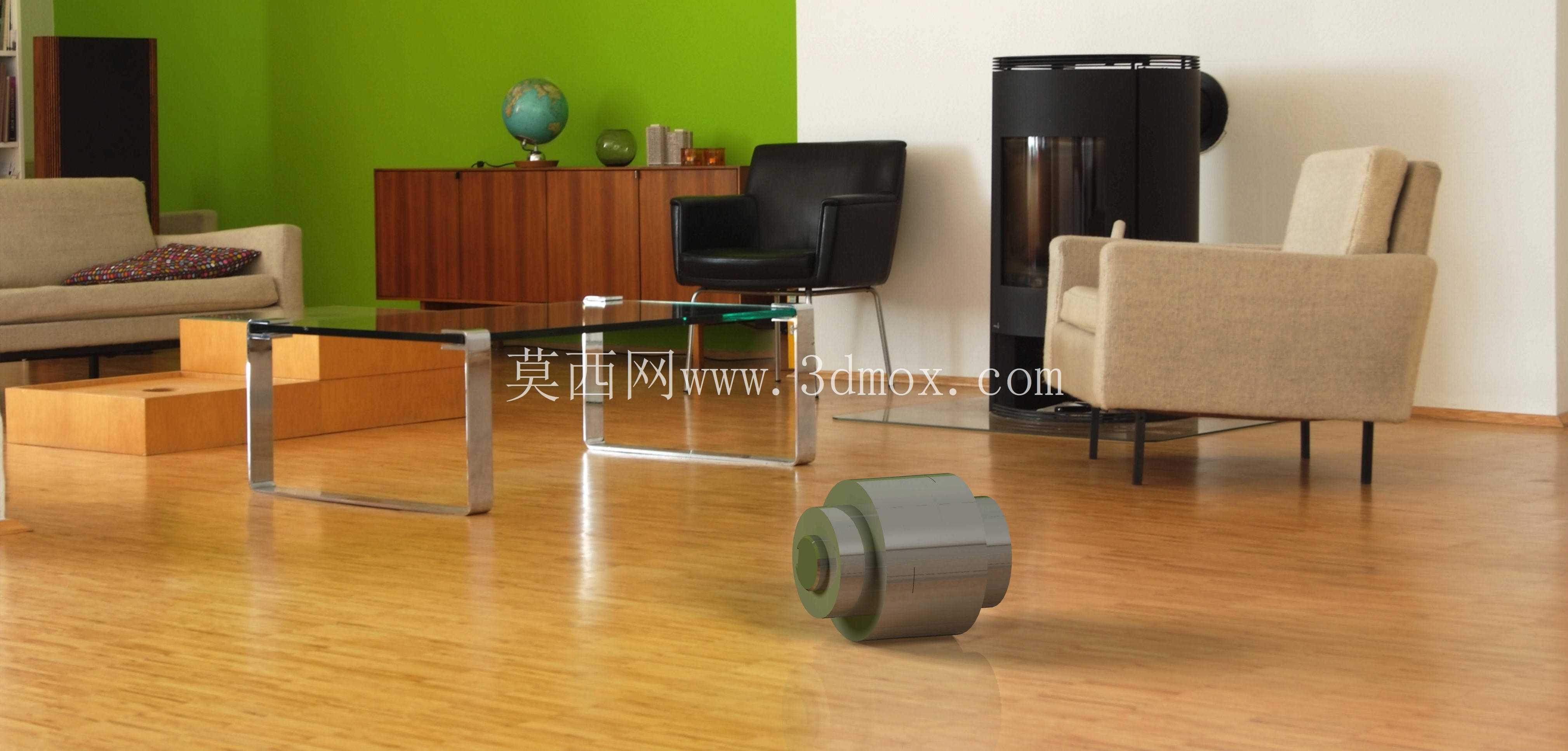

可补偿径向偏移十字滑块联轴器结构

做传动结构设计的工程师大多遇到过这类场景：两根传动轴的安装同轴度没法做到绝对精准，运行过程中还会因为机架受力形变、轴承游隙累积、热胀冷缩位移出现径向偏移，这时候如果用刚性联轴器硬连，轻则轴端轴承异常磨损、密封件过早失效，重则出现轴系断裂、传动卡死的故障，十字滑块联轴器正是为这类工况设计的中间传动部件。

从结构逻辑上看，这类联轴器没有复杂的弹性元件，核心组成就是两个带端面凹槽的半联轴节，加上一个两侧带互相垂直凸榫的中间十字滑块，装配时中间滑块的两组凸榫分别嵌入两个半联轴节的凹槽内，动力从主动端半联轴节输入，通过凸榫与凹槽的配合带动中间滑块转动，再通过另一侧垂直方向的凸榫带动从动端半联轴节输出扭矩。这种结构最核心的优势，就是允许两轴之间存在一定范围的径向偏移，当两轴不同心时，中间滑块可以在两侧的凹槽内做小幅滑动，自动补偿安装和运行过程中产生的径向位移，不会因为轴系对中偏差产生额外的附加载荷，大幅降低轴系的受力负担。

在实际应用场景里，这类联轴器常出现在转速不高、扭矩载荷平稳的通用传动场合，比如小型输送线的辊筒传动、轻工设备的动力传递、普通机床的进给轴传动、小型泵类与电机的连接工位，相比弹性套柱销联轴器，它没有橡胶弹性元件的老化问题，耐温范围更宽，在有少量油污、常规工业温湿度的环境里长期运行也不会出现性能衰减；相比齿式联轴器，它的结构更简单，加工难度低，日常维护不需要加注润滑脂，拆装调整也更方便，只要松开两端半联轴节的锁紧螺钉，就能快速完成轴系的分离和对接。

设计这类联轴器的三维模型时，首先要明确适配的轴径范围，半联轴节的内孔直径要和对接的轴端直径匹配，内孔上的键槽尺寸要符合对应轴径的平键标准，保证扭矩传递时不会出现键连接的压溃失效。半联轴节端面的凹槽宽度要和中间滑块的凸榫宽度做间隙配合，间隙量控制在0.1到0.3毫米之间，既要保证滑块能在凹槽内自由滑动补偿偏移，又不能因为间隙过大导致传动时出现冲击噪音。中间滑块的厚度要根据传递的额定扭矩计算，凸榫的剪切面面积要满足最大扭矩下的强度要求，避免过载时凸榫断裂。

安装边界上，这类联轴器的整体轴向尺寸要控制在两轴端预留的安装间距内，半联轴节的外径不能和周边的机架护罩、管线等部件产生干涉，允许的最大径向偏移量一般不超过0.04倍的轴径，轴向窜动的允许范围要和中间滑块的凸榫啮合长度匹配，保证运行过程中凸榫不会从凹槽内脱出。需要注意的是，这类联轴器因为中间滑块存在滑动摩擦，不适合用在转速超过300转每分钟的高速传动场合，高速运行时滑块的偏心滑动会产生额外的离心力，加剧振动和磨损，选型时要结合实际工况的转速、扭矩、对中偏差量综合匹配参数。

建模过程中要注意各配合面的公差标注，半联轴节的内孔和轴的配合采用H7/k6的过渡配合，保证装配后同轴度的同时不会出现装配困难，凹槽和凸榫的配合面粗糙度要控制在Ra3.2以内，降低滑动过程中的摩擦阻力，端面的垂直度要控制在0.02毫米以内，避免装配后出现端面跳动导致的传动不平稳。
