多场景适配减震支撑组件结构设计

在工业设备运行、车载部件装配、精密仪器安置等场景中，震动带来的部件疲劳、连接松动、精度偏移问题一直是结构设计阶段需要重点攻克的难点，这套减震支撑组件正是针对这类需求完成的结构设计，可覆盖多类需要隔震、缓冲、活动铰接支撑的装配场景。从实际落地的使用场景来看，该组件既可以作为小型自动化设备的机脚缓冲单元，抵消设备运行时电机、传动机构带来的高频微震，避免震动传递到安装基面影响周边精密设备作业；也可以适配汽车悬架改装、实验台架搭建中的铰接减震环节，实现支撑端与安装端之间的柔性连接，同时保留一定角度的枢轴转动余量，抵消安装面不平整带来的装配应力，还能在设备受侧向冲击时通过结构间隙与衬套的形变吸收冲击能量，避免硬连接造成的部件断裂。

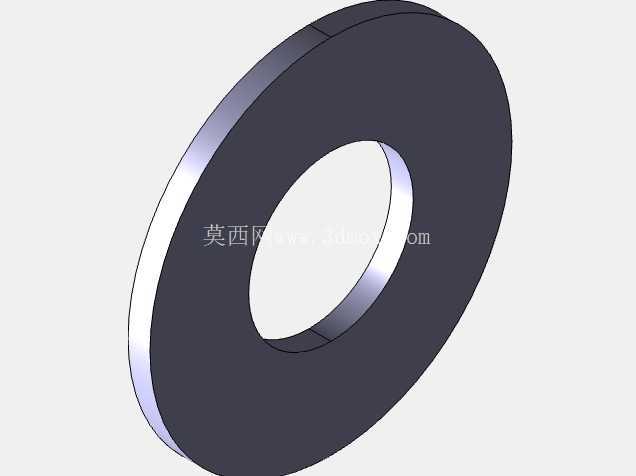

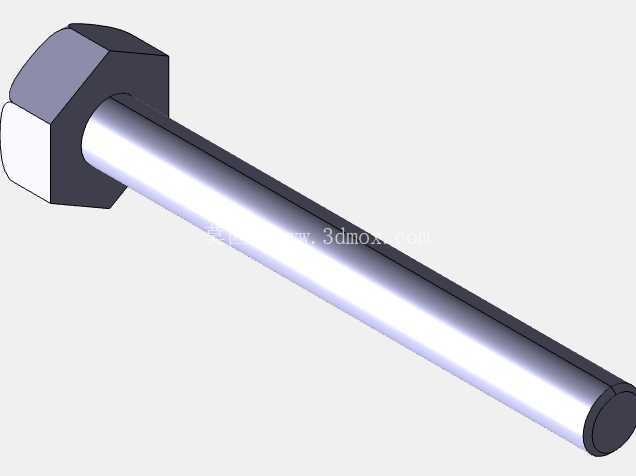

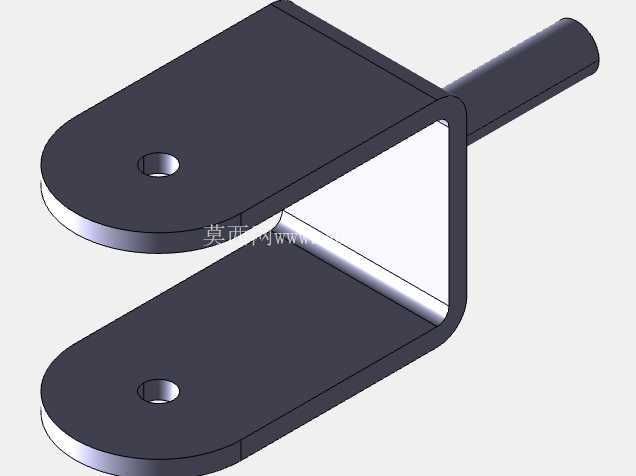

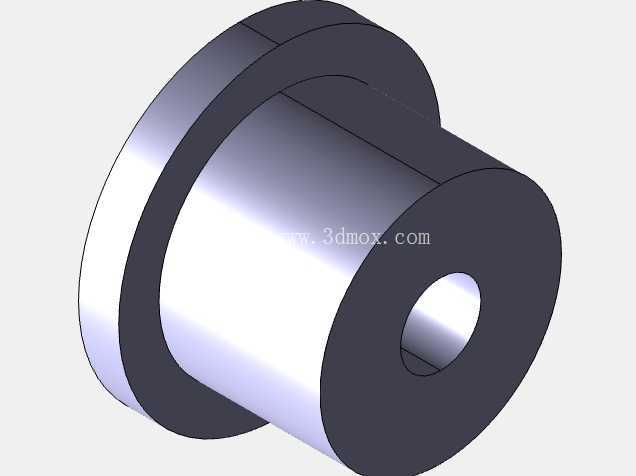

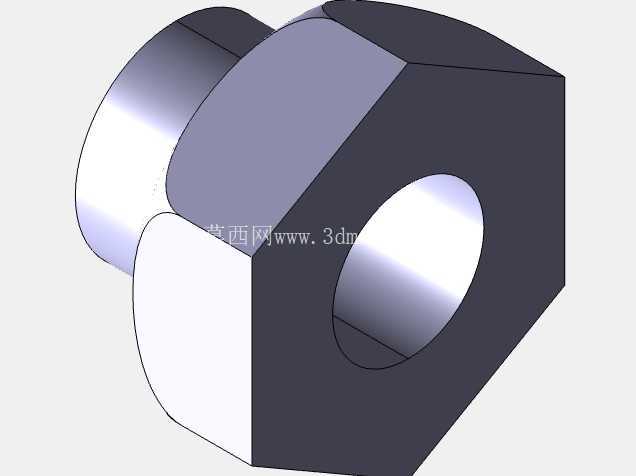

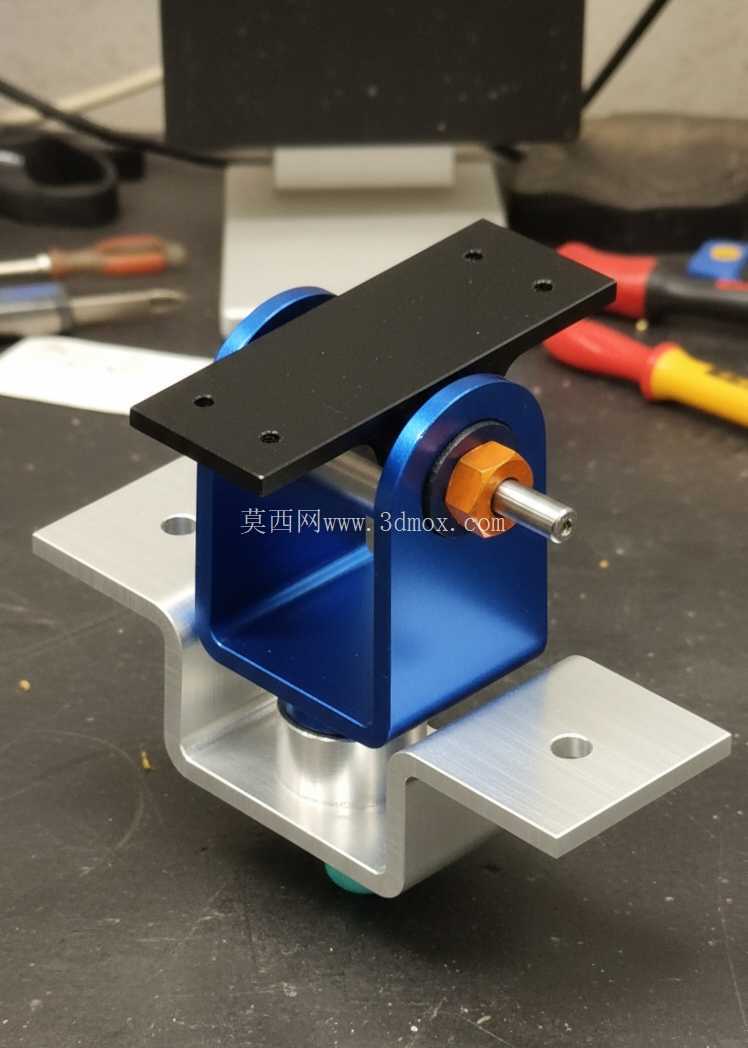

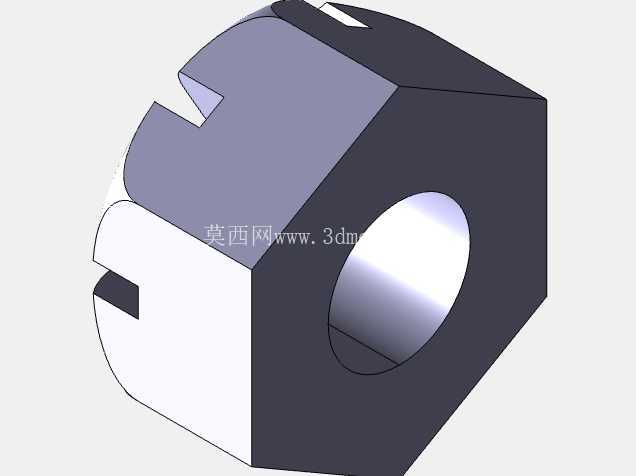

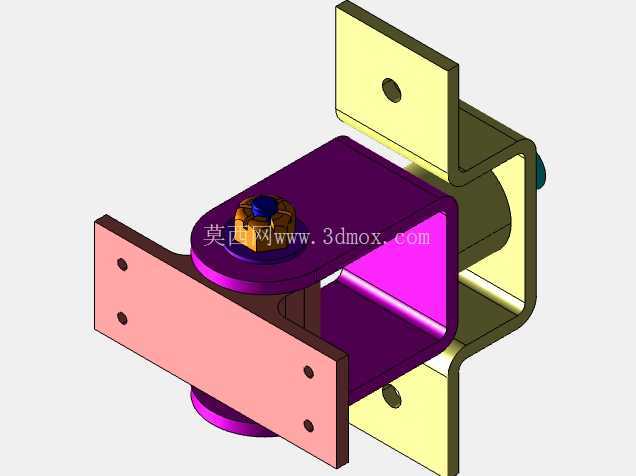

从功能特性来看，整套组件采用分层装配的结构逻辑，底部为Z型折弯的金属安装底座，底座两端延伸出带安装孔的平板结构，可通过螺栓直接固定在基面或设备主体上，折弯形成的中部容腔用于安置核心减震单元与支撑枢轴；中部的U型蓝色支撑座作为核心承载结构，两侧立板开设同轴枢轴孔，用于穿装枢轴连接顶部安装板，枢轴与孔壁之间配套耐磨衬套，既可以降低转动过程中的摩擦损耗，也能弥补加工带来的同轴度误差，避免枢轴卡滞；顶部的平板安装板开设四个对称分布的固定孔，用于连接需要被支撑减震的设备部件，安装板与U型支撑座之间通过枢轴形成可小角度摆动的铰接结构，配合底座下方的弹性减震垫，可同时吸收垂直方向的震动与水平方向的摆动冲击。垫圈与紧固件分布在各个连接节点处，既可以防松止退，也能调整各部件之间的装配间隙，保证铰接转动的顺畅度，不会出现旷量过大或者转动过紧的问题。

设计过程中优先考虑了装配的便捷性与维护成本，所有零件均采用常规机械加工工艺即可生产，底座与顶部安装板采用板材折弯+钻孔工艺，U型支撑座可通过铣削或者压铸成型，衬套采用常规耐磨工程塑料或者铜基合金材质，枢轴采用标准圆钢车削加工即可，不需要特殊定制的非标加工工序，适合小批量试制或者大规模量产。安装边界方面，底部安装板的两个固定孔间距适配常规工业铝型材的安装孔距，既可以在铝型材框架上直接装配，也可以在钢板、混凝土基座上通过膨胀螺栓固定；顶部安装板的四个固定孔采用对称布局，适配多数小型电机、传感器支架、电控箱的底部安装尺寸，不需要额外做转接板即可完成装配；整体结构的垂直高度控制在紧凑范围内，不会占用过多的安装空间，在空间受限的设备内部也能完成布置。

从结构受力的角度来看，设计阶段对各个受力节点做了针对性强化，U型支撑座的立板与底板衔接处做了圆角过渡，避免应力集中造成的断裂问题；枢轴与衬套的接触长度经过匹配计算，既保证足够的承载面积，避免局部压强过大造成衬套快速磨损，也不会因为接触长度过长增加不必要的转动阻力；底部的弹性减震垫的压缩量经过匹配，在额定承载范围内不会出现压并失效的问题，同时能过滤掉90%以上的高频微震，对于低频大振幅的冲击，也能通过铰接结构的小幅摆动释放应力，避免硬连接状态下的冲击力直接传递到被支撑部件上。在实际选型使用时，可根据承载重量的需求更换不同刚度的减震垫，或者调整衬套的材质，在需要绝缘的场景下更换工程塑料衬套，在需要高耐磨的场景下更换铜基含油衬套，整体结构的拓展性较强，不需要改动主体安装尺寸即可适配不同的使用需求。
