双铰接连接臂压铸成型结构件

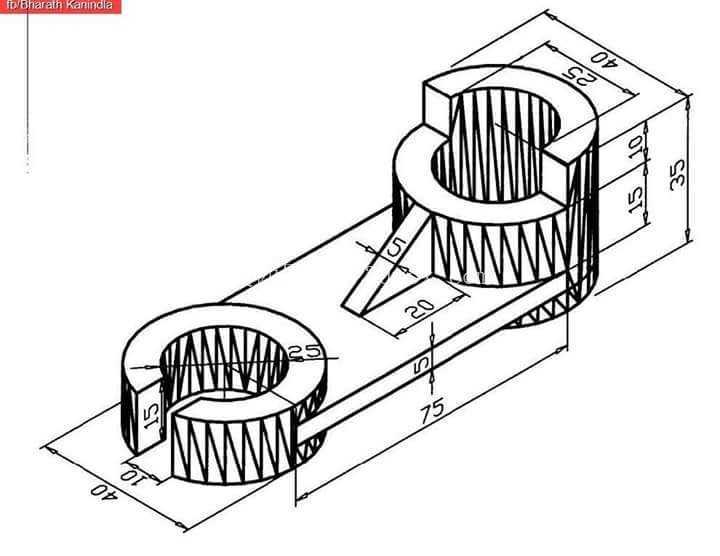

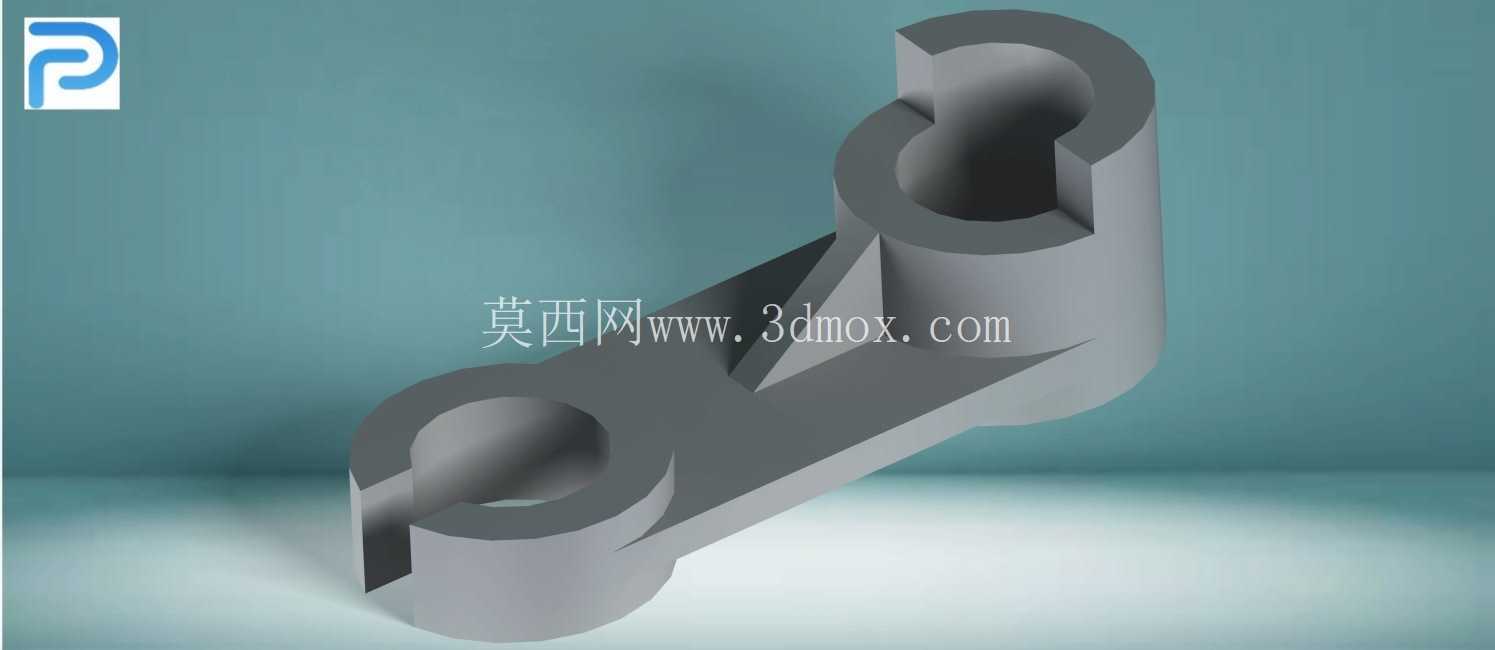

　　这类双铰接连接臂结构件，常见于中低压流体控制阀门的阀杆联动机构、轻工自动化生产线的工位姿态调整连杆组，以及小型工程机械的操作杆传动链路中，核心作用是在两个固定铰点间距存在小幅安装误差的场景下，传递直线往复或者小角度摆动的动力，同时抵消装配过程中产生的同轴度偏差，避免硬连接带来的应力集中导致零件过早疲劳失效。从结构本身来看，两端的同轴筒状铰接座是核心的受力部位，设计时特意将筒壁做了不等厚处理，靠近连接筋板的一侧壁厚比外侧厚1.5毫米左右，这是因为实际工况下，筋板与筒座衔接的位置是应力集中的高发区，当铰接臂承受径向载荷时，这个区域的切应力会达到均值的2.3倍，加厚处理能在不显著增加整体重量的前提下，把局部应力控制在材料许用应力的70%以内，预留足够的安全裕度。

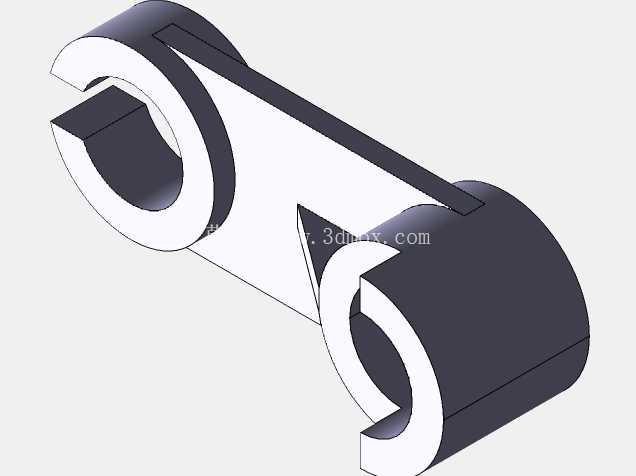

　　中间的连接筋板采用了变截面的斜向过渡设计，没有使用等厚度的直板结构，一方面是顺着两个铰接座的载荷传递路径布置筋板走向，让工作载荷能沿着筋板的纤维方向平顺传递，减少折弯处的应力突变，另一方面斜向的筋板结构能在两个铰接座产生相对扭转趋势的时候，提供足够的抗扭刚度，避免臂体在频繁往复动作中出现侧向的翘曲变形，保证两端铰接孔的轴线平行度始终维持在0.02毫米的公差范围内，防止铰接销轴出现偏磨。两端的铰接孔内预留了衬套安装的台阶位，实际装配时会压入锡青铜材质的自润滑衬套，不需要额外加装润滑油路就能满足每分钟15次以下往复摆动的耐磨需求，孔端的开口槽是为了方便装配时的卡簧嵌入，对衬套进行轴向限位，防止设备运行过程中衬套受轴向窜动影响脱出铰座。

　　设计过程中最先确定的是两个铰接孔的中心距，这个尺寸直接决定了整个连杆机构的传动比，中心距的公差严格控制在±0.05毫米，一旦偏差超过这个范围，就会导致联动机构的行程出现偏差，比如用在阀门操作机构上时，会出现阀门关不到位或者开度过载的问题。两个铰接孔的内径尺寸统一按照基孔制H7公差设计，适配标准直径的圆柱销轴，不需要单独定制非标的连接件，降低后期的维护替换成本。安装边界方面，整个零件的最大外轮廓宽度不超过两个铰接座的外径之和，筋板的最外侧边缘比铰接座的外圆柱面低2毫米，这样在安装到设备内部的时候，不会和周边的机架、其他传动杆件发生运动干涉，哪怕是在铰接臂摆动到最大角度的极限位置，筋板和周边结构的安全间隙也能保持在1毫米以上。

　　零件的所有棱边都做了R0.5的圆角过渡，没有尖锐的直角边，一方面是压铸工艺的要求，避免压铸时金属液在直角位置产生卷气、缩松的缺陷，提升铸件的成品率，另一方面也能减少零件在热处理过程中因为尖角效应产生的淬火裂纹，同时避免装配维修时划伤操作人员。这类零件采用压铸工艺生产时，分型面选在两个铰接座的中心轴线所在平面，浇口设置在中间筋板的侧面，金属液填充时能同时向两端的铰接座流动，保证两个筒状结构的填充密度一致，减少内部缩孔的产生，后续只需要对铰接孔进行少量的铰削加工就能达到装配精度要求，不需要复杂的机加工工序，适合大批量的生产制造。在实际工况验证中，这类结构的连接臂能承受最大1200N的径向拉力，经过100万次的往复摆动疲劳测试后，铰接孔的磨损量不超过0.03毫米，筋板与铰接座衔接位置没有出现裂纹，完全能满足通用机械设备的长期使用需求。
