鼓风机缸体连接组件结构设计

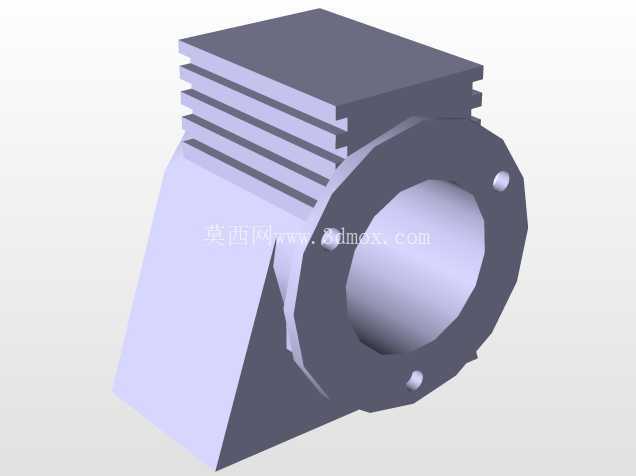

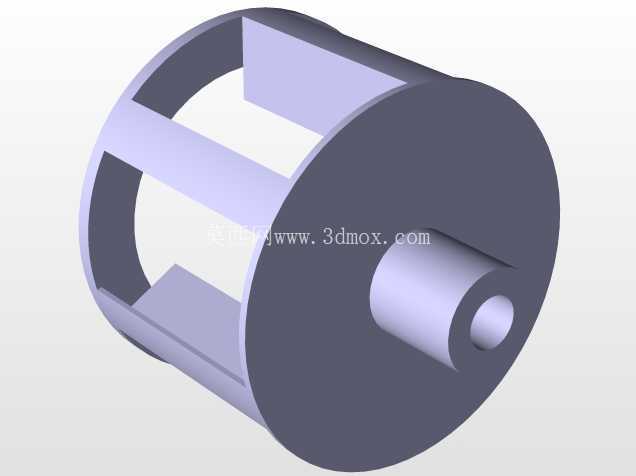

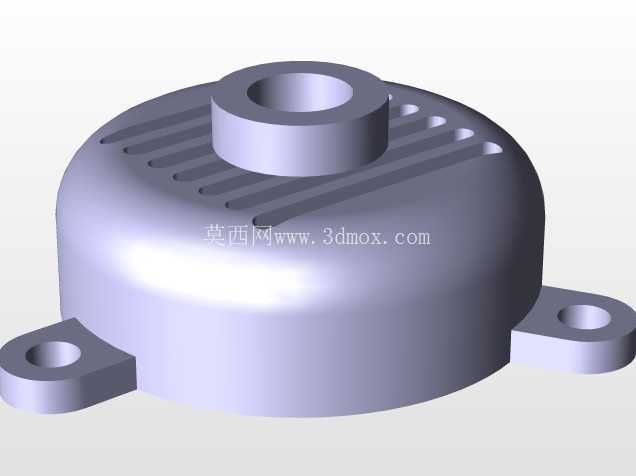

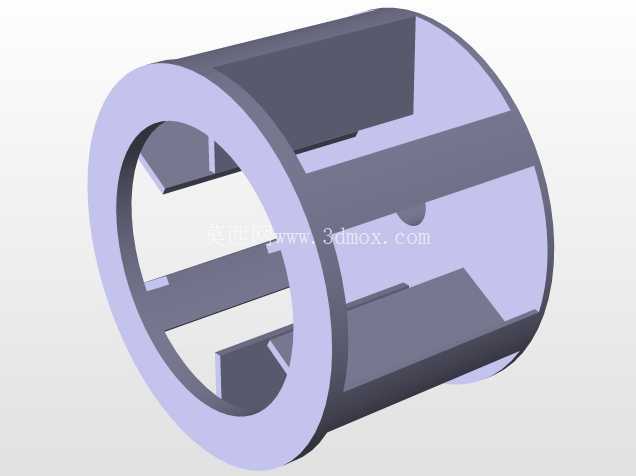

　　该结构件属于小型容积式鼓风机的核心壳体连接组件，在小型气动输送、低压送风、设备散热配套场景中承担着气流导向、部件承载、热量导出的多重作用，日常多配套在小型工业除尘工位、物料气力输送末端、电子设备散热风道、小型燃烧设备供风单元中使用，是连接鼓风机驱动端与出风管路的关键承载结构。从结构设计逻辑来看，该组件采用一体化压铸成型思路，主体分为三个功能区段：上部的散热区段设计了平行排布的多层散热筋结构，筋片间距均匀，厚度控制在2mm左右，既能够在组件工作时通过增大与空气的接触面积快速导出缸内压缩空气产生的热量，避免内部叶轮组件因长期高温出现形变、密封件老化加速的问题，同时平行排布的筋片也能在压铸成型时减少材料内应力，降低铸件冷却过程中的翘曲变形概率，筋片的高度与缸体内部压缩腔的热负荷匹配，无需额外加装散热翅片即可满足连续8小时运行的温升控制要求。

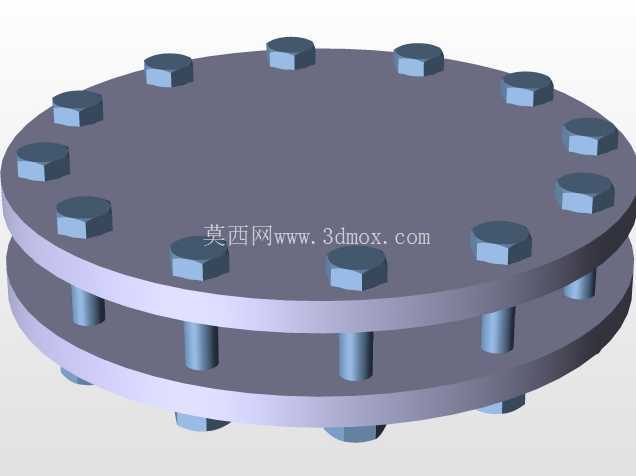

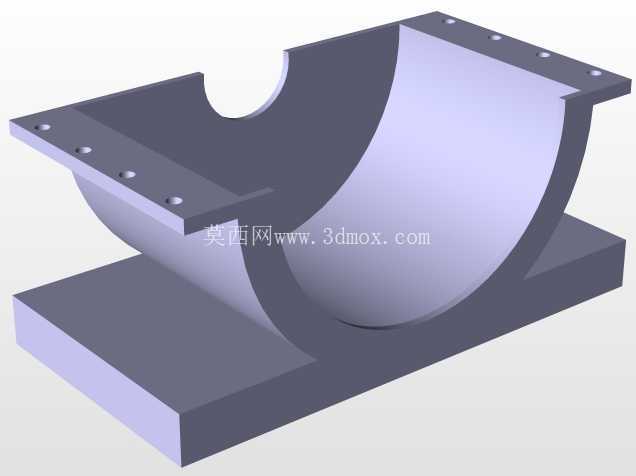

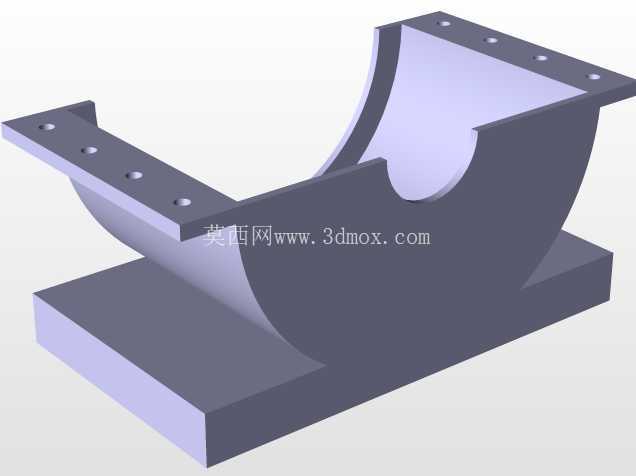

　　中部的法兰连接端采用圆形凸缘结构，法兰端面上均匀布置了三个定位安装孔，孔位采用沉孔设计，安装时螺栓头部可完全沉入沉孔内，不会突出法兰端面影响对接管路的密封贴合，法兰端面预留了0.5mm的密封槽余量，实际装配时可根据输送介质的不同选配橡胶密封垫或者金属密封垫片，保证连接位置的气密性，避免风压泄漏导致的送风效率下降，法兰的对接直径与常规小型鼓风机的标准出风管路尺寸匹配，可直接对接同口径的通风软管或者硬管，无需额外加工转接结构。下部的斜向过渡区段将上部的缸体结构与下部的安装基座平滑连接，过渡位置采用大圆角过渡，既能够减少气流在缸内转向时的阻力损失，提升送风效率，也能避免直角位置出现应力集中，在设备运行产生振动时减少结构开裂的风险，下部的安装基面为平面结构，预留了对应的安装固定孔位，可直接固定在鼓风机的机架或者设备安装板上，安装基面的平面度控制在0.1mm以内，保证安装后组件的整体同轴度，避免内部叶轮转动时出现剐蹭缸壁的问题。

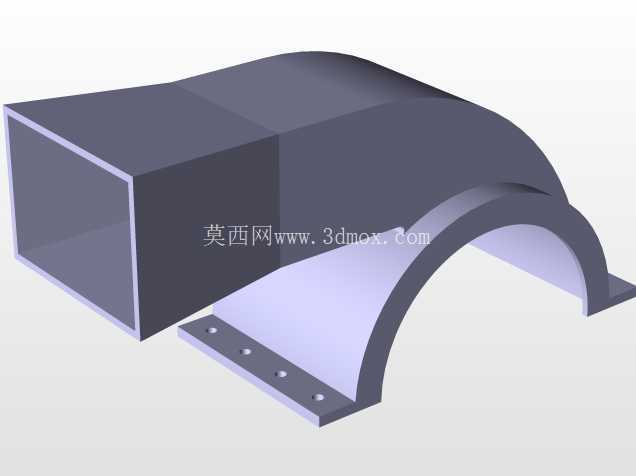

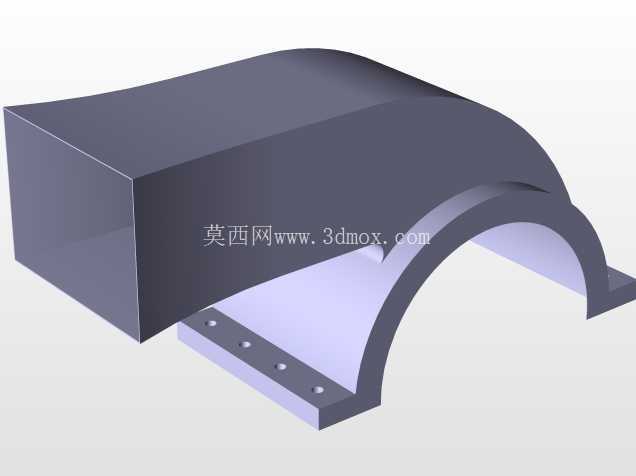

　　从安装边界来看，该组件的上部散热区段的外轮廓尺寸适配常规小型鼓风机的外罩安装空间，不会与外围的防护外罩产生干涉，法兰端的外圆尺寸小于上部散热区段的宽度，安装对接管路时操作空间充足，下部安装基座的孔位间距符合小型鼓风机的通用安装尺寸规范，可直接替换同规格的老旧损坏组件，无需重新加工安装机架。在实际设计过程中，该结构的壁厚采用均匀化设计，整体壁厚控制在3mm左右，既能够满足0.1MPa工作风压下的强度要求，不会出现鼓胀变形的问题，也能控制组件整体重量，降低设备运行时的振动负载，内部流道的过渡位置全部做了顺滑处理，没有突兀的台阶或者棱角，可减少气流在缸内的湍流损耗，降低运行时的气流噪音。

　　该组件的结构设计充分考虑了压铸工艺的成型要求，所有拔模位置都预留了标准拔模斜度，没有倒扣结构，压铸生产时可一次成型，后续仅需对法兰端面、安装基面做少量精加工即可满足装配要求，生产效率较高，适合批量配套生产。在实际应用场景中，该组件可适配功率在0.75kW到2.2kW之间的小型高压鼓风机，能够稳定提供最高10kPa的输出风压，满足小型工位送风、轻量物料输送、设备正压防护等场景的使用需求，结构的可靠性经过长期工况验证，在连续运行工况下的使用寿命可达上万小时，维护时仅需定期检查法兰位置的密封件状态即可，无需对壳体本身做特殊保养。
