曲面衍生式异形台座结构设计方案

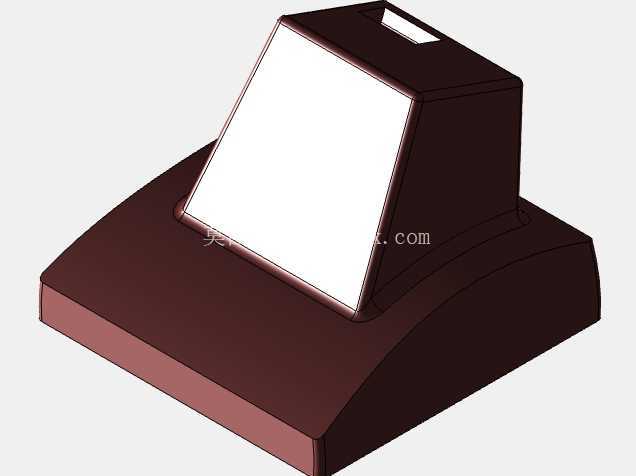

该结构件属于设备外露支撑类部件，常见于桌面式检测仪器、小型操作终端、商用自助交互设备的机身主体部分，承担内部元器件承载、操作面板支撑、外部造型包覆的多重作用，在工业检测设备、零售终端自助机、小型实验室仪器的机身结构中应用广泛。从实际使用场景来看，这类部件的上倾斜面通常用于安装触控显示屏、操作按键面板或者标识铭牌，倾斜角度经过人体工程学校核，操作人员站立或坐姿操作时视线可自然垂直于面板表面，减少长时间操作的视觉疲劳，下部分的弧形底座则用于贴合安装台面，分散上部结构的承重，避免局部应力集中导致的底座变形。

设计过程中优先采用衍生式形状优化思路，先锁定核心安装边界：上部倾斜面板的安装面平面度公差控制在0.2mm以内，保证显示屏安装后无翘曲、贴合紧密；底座安装面设置均匀分布的安装孔位，孔位间距匹配常规设备安装台面的固定孔距，安装时无需额外打孔适配。结构的壁厚采用渐变设计，底座与上部壳体衔接的过渡区域壁厚增加20%，抵消长期承重带来的蠕变风险，上部倾斜面板区域壁厚均匀，避免注塑或压铸成型时出现缩痕、翘曲等成型缺陷。

外形层面，摒弃传统方正设备外壳的直角设计，底座前缘采用大弧度曲面过渡，既可以避免尖锐棱角带来的操作磕碰风险，也能在设备移动过程中减少剐蹭损伤；上部壳体与底座的衔接处采用顺滑的曲面倒角，没有突兀的折线，整体造型流畅的同时，也能减少灰尘、污渍在结构缝隙处的堆积，日常清洁维护时仅需擦拭表面即可，无清洁死角。结构内部预留了足够的元器件安装空间，倾斜面板背部设置有卡扣安装位，用于固定显示屏的驱动电路板、接线端子等组件，底座内部设置有走线槽，设备的电源线、信号线可沿走线槽规整布置，避免内部线路杂乱挤压导致的线路破损风险。

安装边界上，底座的整体投影尺寸适配常规桌面设备的放置空间，不会占用过多台面面积，底座底部设置有四个橡胶脚垫安装位，安装橡胶脚垫后可增加与台面的摩擦力，设备放置后不易滑动，同时脚垫可起到减震作用，减少外部振动对上部安装的精密元器件的影响。结构的分型面设置在底座与上部壳体的衔接曲面处，开模时可顺利脱模，无需额外设计复杂的抽芯结构，有效降低成型加工的难度与成本。在受力校核层面，上部倾斜面板可承受常规操作按压力度，在100N的垂直按压力下，面板变形量小于0.1mm，不会影响安装在其上的触控屏、按键等组件的正常使用；底座承重可满足5kg以内的内部元器件安装需求，长期放置无明显下沉变形。

这类曲面衍生结构的设计，打破了传统设备外壳方正呆板的造型局限，在满足结构强度、安装适配、使用功能的前提下，兼顾了外观的流畅性与加工的经济性，无需复杂的后处理工序即可获得较好的外观质感，适合批量压铸或注塑成型生产，在小型桌面式工业设备、商用交互终端的结构设计中具备较高的参考价值，建模过程中对曲面连续性的把控、过渡区域的壁厚处理、安装位的预留逻辑，也可作为同类异形支撑壳体结构设计的参考范式，帮助结构设计人员在处理同类造型需求时，平衡功能、造型与加工工艺三者的关系，避免出现造型好看但无法加工、或者加工成本过高的问题。
