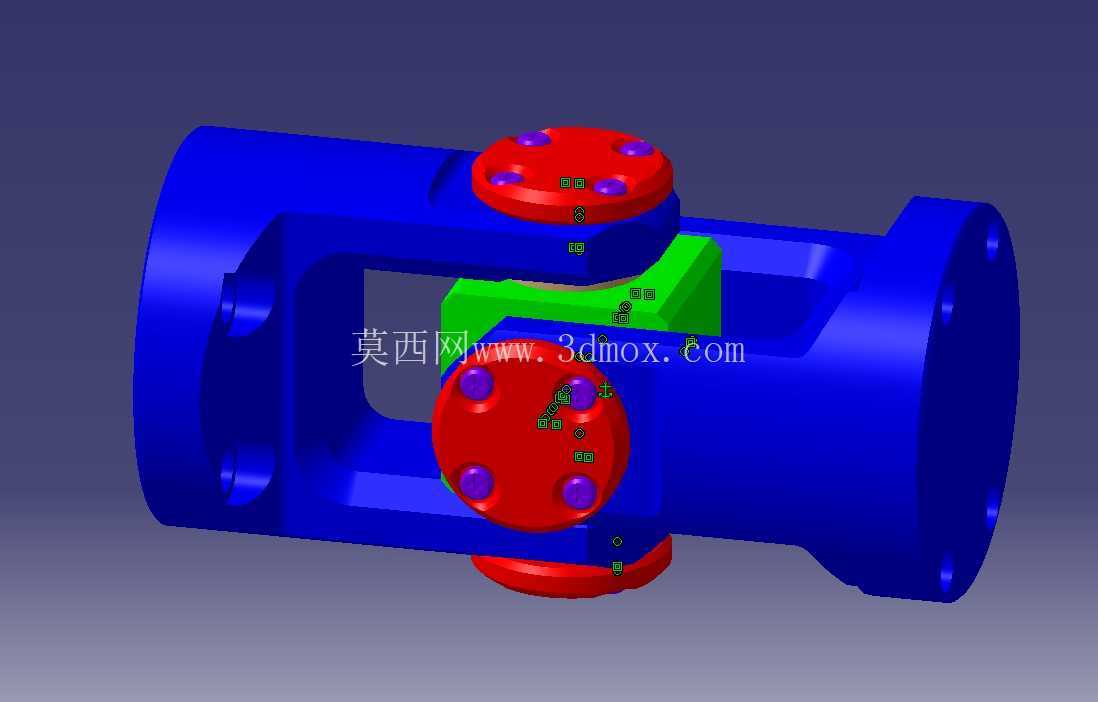

胡克式万向接头传动组件结构设计

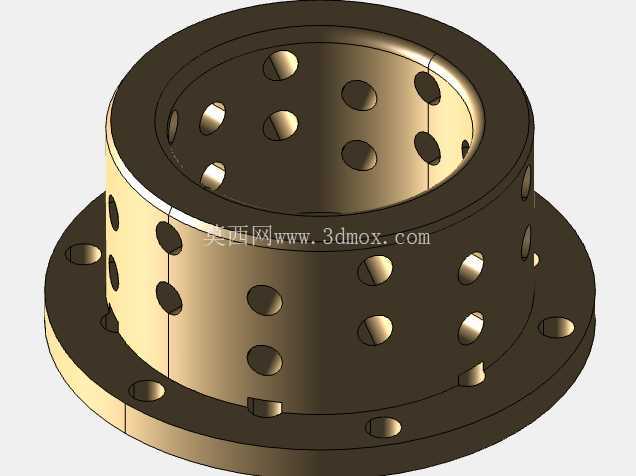

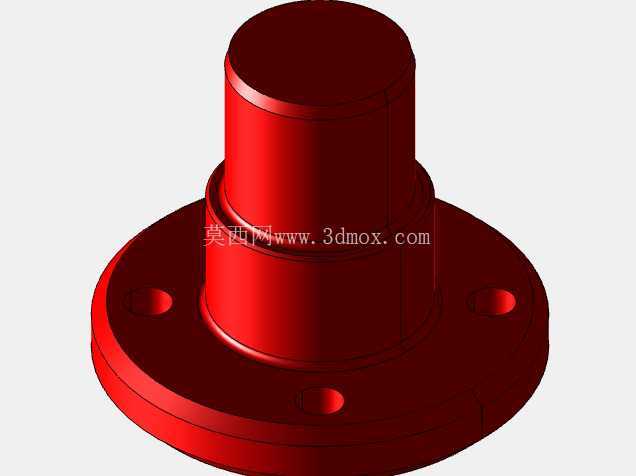

　　在各类存在轴系夹角的动力传输场景中，万向接头是绕不开的核心传动部件，这套胡克结构的万向接头组件，针对常规两轴存在固定偏角的传动工况做了结构优化，区别于带伸缩功能的传动轴结构，该组件更适配安装空间紧凑、轴间夹角固定、传动扭矩波动要求低的设备布局场景，常见于工业减速机输出端与执行机构的连接、小型工程机械的动力分流节点、专用设备的变向传动工位，能够在两轴轴线存在30度以内夹角的状态下稳定传递旋转运动与扭矩，避免刚性轴连接在轴系存在安装偏差或工作变形时出现的卡滞、轴系附加载荷过大、轴承过早失效等问题。从结构组成来看，整套组件包含轭型叉架、十字星形轮、两端连接法兰以及配套的紧固元件，十字星形轮作为核心的传力中间件，四个轴颈分别与两侧叉架的安装孔配合，配合面预留了润滑脂存储的间隙结构，实际装配时可在配合面填充润滑脂降低转动过程中的摩擦损耗，延长部件的维护周期。两侧的法兰连接端采用标准法兰螺栓孔布局，能够直接与同规格的轴端法兰对接，无需额外加工过渡连接件，法兰端面设计有定位止口，安装时可快速实现同轴度找正，降低现场装配的调校难度。

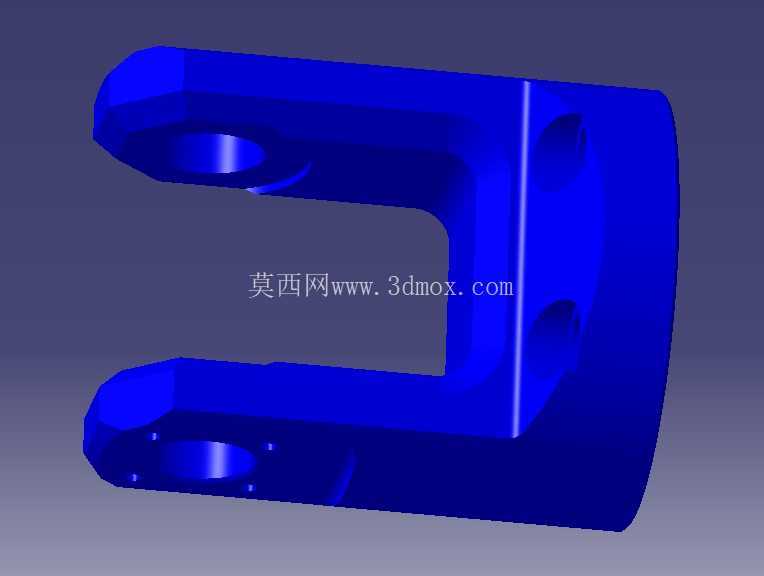

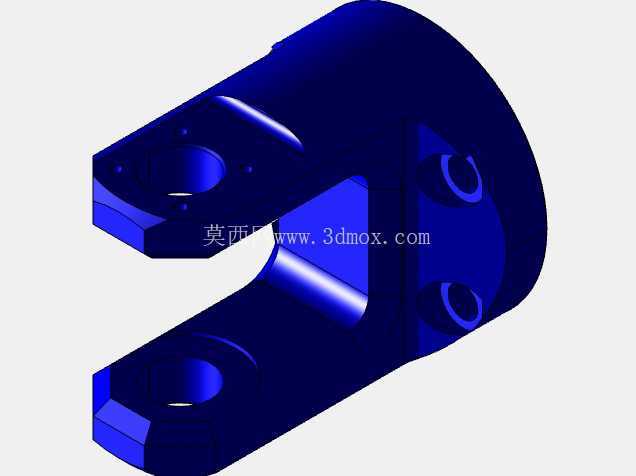

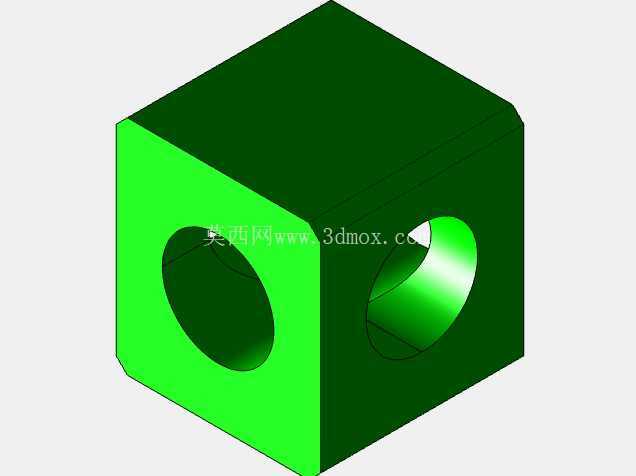

　　叉架部分采用箱型镂空结构，在保证整体结构刚度的前提下尽可能降低组件自身重量，减少转动过程中的离心载荷，叉架与十字轴配合的轴孔位置做了局部加厚处理，应对扭矩传递过程中产生的接触应力，避免长期交变载荷下出现孔位变形、间隙扩大的问题。设计过程中首先确定的是十字星形轮的轴颈尺寸，该尺寸直接决定组件能够传递的额定扭矩，轴颈直径按照接触应力与剪切强度双校核标准确定，确保在额定载荷下轴颈不会出现剪切断裂，同时配合面的接触压强控制在材料许用范围内，避免出现压溃磨损。

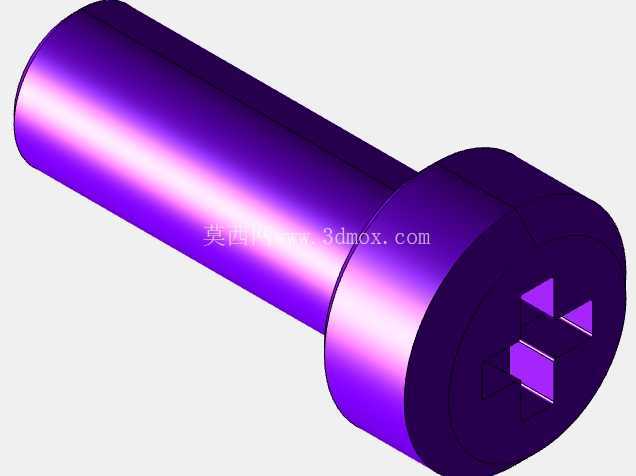

　　两侧叉架的开口尺寸根据十字轴的摆动极限确定，确保在最大允许轴间夹角下，叉架内壁不会与十字轴本体发生运动干涉，法兰端的螺栓孔位置度严格按照对应法兰的标准做公差约束，保证现场安装时螺栓能够顺利穿入，不会出现强制装配带来的附加应力。紧固元件采用内六角圆柱头螺栓，螺栓预紧力按照法兰连接的密封与传力要求计算确定，避免工作过程中出现螺栓松动导致的传动冲击。从安装边界来看，组件整体为对称式结构，两端法兰的端面距离在自由状态下为固定值，安装时需要预留足够的径向摆动空间，避免组件转动过程中与周边的管线、机架结构发生碰撞，法兰连接时需要保证两侧轴的夹角在设计允许范围内，若夹角超出设计阈值，会导致十字轴轴颈的偏载加剧，大幅缩短部件使用寿命。

　　实际应用中，这类固定夹角的万向接头不需要做轴向伸缩补偿，因此在安装时不需要预留轴向窜动间隙，只要保证两端轴的支撑轴承有足够的调心余量即可。建模过程中所有零件均按照实际加工的工艺要求做了细节处理，比如叉架的铸造圆角、螺栓孔的倒角、十字轴轴颈的退刀槽等结构都做了还原，装配时按照实际的装配约束关系添加配合，能够直观模拟组件在不同轴夹角下的运动状态，可直接用于后续的工程图导出、运动仿真校核，也可作为同类传动部件设计时的结构参考，帮助设计人员快速完成轴系传动方案的布局与强度校核，减少重复建模的工作量。在选型适配时，可根据实际传递的扭矩大小、轴间夹角、工作转速调整十字轴的轴颈尺寸、法兰的螺栓规格以及叉架的壁厚参数，这套结构的建模逻辑完全遵循参数化设计思路，修改关键参数即可快速生成不同规格的同类型组件，适配不同功率等级的传动需求。
