立式剖分式轴承座支撑结构设计

　　在各类通用工业传动场景中，轴系部件的径向支撑始终是决定设备运行稳定性的核心环节，这款立式剖分式轴承支撑结构，主要适配中等载荷工况下的水平转轴安装需求，常见于输送线驱动端、小型风机主轴、轻工机械传动组等场景中，承担承载径向载荷、约束轴系径向跳动、补偿少量安装同轴度误差的作用。从结构设计逻辑来看，该支撑件采用上下对合的剖分式构型，区别于整体式轴承座的穿轴安装限制，这种结构可以在轴系两端部件已经预装完成的状态下，直接拆分上下座体完成轴承的固定与更换，大幅降低后期运维的拆装工作量，尤其适合设备排布紧凑、轴端连接部件难以拆卸的产线场景。

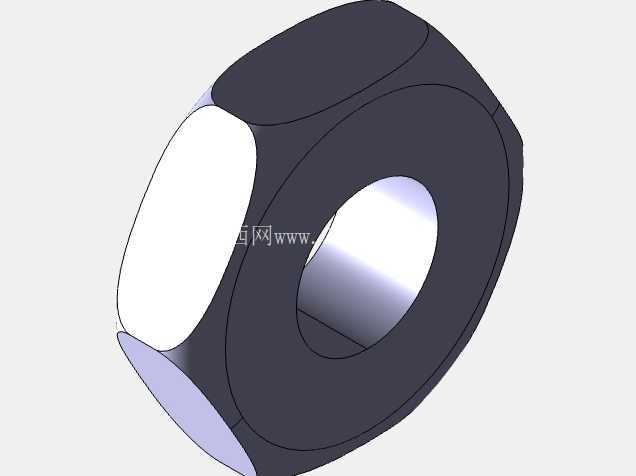

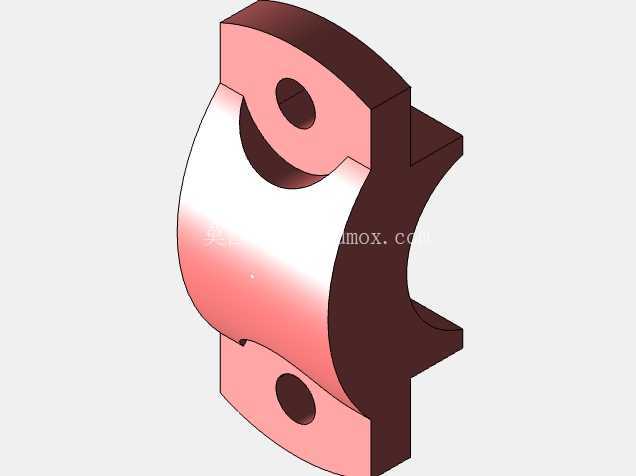

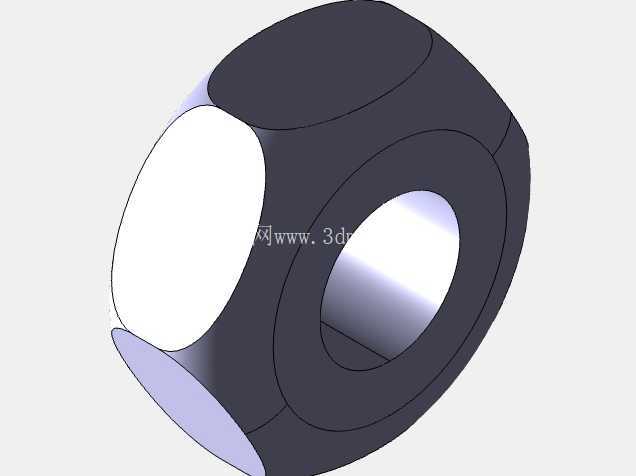

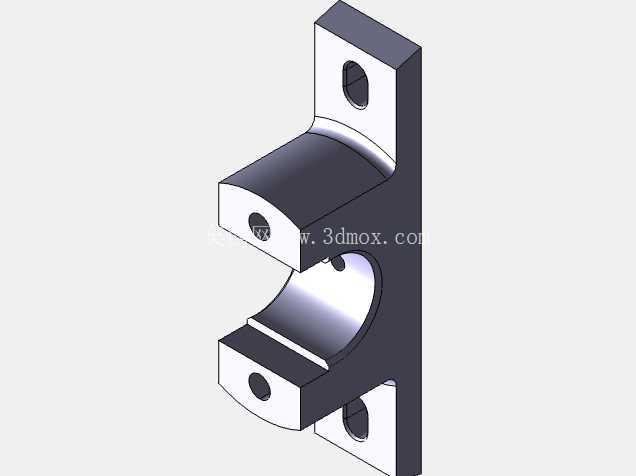

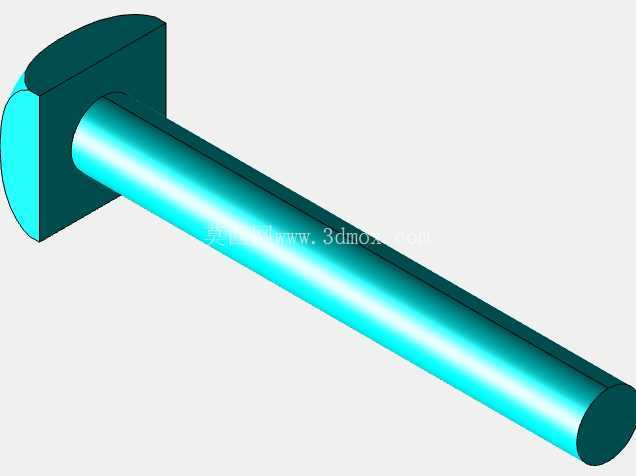

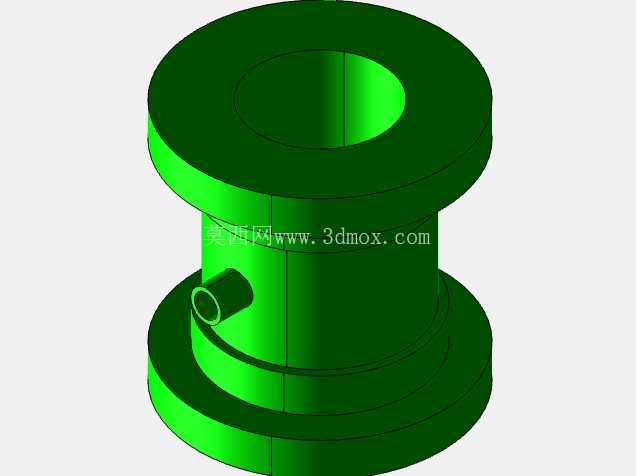

　　整体结构的安装基准为底部的立式安装平面，两个对称布置的安装孔分布在支撑主体的上下凸缘位置，安装时可通过螺栓直接固定在设备的安装基板或者机架立面上，安装孔的孔位间距经过适配性设计，能够匹配多数同规格轴承的安装边界要求，不会出现与周边传动部件干涉的问题。支撑主体的中间型腔为半圆弧形的轴承配合面，曲面加工精度直接决定轴承外圈的贴合度，设计时配合面的粗糙度与形位公差需要满足轴承安装的标准要求，避免因配合间隙不均导致的轴承偏磨、运行异响问题。上下座体的对合面经过精密铣削加工，合模后不存在错位间隙，能够保证上下半圆型腔的同轴度，确保轴承装入后外圈受力均匀，不会出现局部应力集中的情况。

　　两侧的凸缘结构除了布置安装孔之外，还承担了结构加强的作用，能够在承受径向冲击载荷时分散应力，避免座体在安装孔位置出现开裂变形。从实际使用的角度出发，这类立式轴承座在选型时需要重点核对三个核心边界参数：首先是中间型腔的内径尺寸，必须匹配所选轴承的外圈直径，过盈量控制在标准公差范围内，既不能过松导致轴承跑外圈，也不能过紧造成轴承外圈变形影响滚动体运转；其次是安装孔的中心距与孔径，要和设备机架的预装孔位完全匹配，避免现场二次扩孔或者加装转接板带来的安装刚性下降问题；第三是座体的总宽度与轴向限位尺寸，要和轴承的宽度、轴上的定位台阶尺寸适配，确保轴承装入后不会出现轴向窜动。

　　在三维建模过程中，这类结构需要重点处理对合面的配合特征、安装孔的沉头结构、弧形型腔的曲面过渡，尤其是凸缘与主体连接位置的圆角处理，要避免直角结构带来的应力集中问题，所有棱边都要做合理的倒角处理，既方便加工时的去毛刺工序，也能避免安装时的锐边划伤。实际工况中，这类轴承座通常会配合脂润滑的深沟球轴承或者调心滚子轴承使用，座体上可以根据需求加装注油孔结构，方便后期运维时补充润滑脂，延长轴承的使用寿命。相较于卧式安装的轴承座，立式结构的安装方向决定了其承载方向主要垂直于安装平面，设计时已经对载荷分布做了针对性的加强，支撑主体的壁厚在承载区域做了加厚处理，能够承受额定范围内的径向载荷与少量的轴向冲击。在设备装配环节，这类剖分结构的轴承座安装流程更为简便，不需要将轴上的齿轮、带轮等传动件全部拆除，只需要将轴承预装在轴的对应位置，扣合上下座体拧紧连接螺栓即可完成固定，能够大幅缩短设备的装配与维修时长，在连续生产的产线场景中，这种易维护的结构设计能够有效降低设备停机带来的产能损失。建模时还要注意安装平面的平面度要求，作为整个部件的定位基准，安装面的平面度公差需要控制在合理范围内，避免安装后出现座体倾斜，导致轴系同轴度超差，引发设备运行振动、轴承过早失效等问题。
