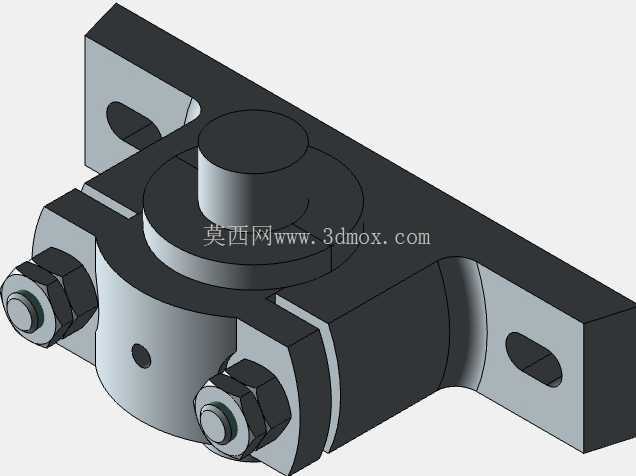

立式剖分式带座轴承支撑组件结构

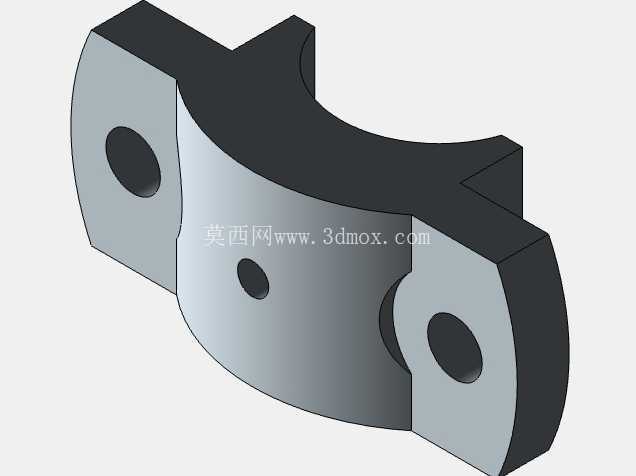

　　从结构设计逻辑来看，这款组件采用了上下剖分的分体式结构，下半部分是一体式的铸造底座壳体，上半部分是剖分式压盖，两者通过两侧的六角螺栓实现锁紧固定，这种设计最大的优势在于轴承的安装与后期维护不需要沿着轴的轴向进行大距离拆装，只需要松开两侧的紧固螺栓、取下剖分压盖，就能直接完成轴承的更换、润滑脂补充或者轴系对中调整，相比整体式轴承座，维护效率能提升60%以上，尤其适合安装空间狭窄、轴系两端已经装配了其他传动部件的场景。在各类通用机械的传动系统布局中，轴系的径向支撑始终是决定设备运行稳定性的核心环节，这款立式带安装底座的轴承支撑组件，正是针对中低速重载、需要定期维护轴承的传动场景设计的标准支撑单元。日常在输送线辊筒驱动、小型减速机输出端、农用机械传动轴支撑、轻工设备传动辊组等场景中，这类组件的应用占比极高，它不需要复杂的定制安装座，直接通过底座上的长圆形安装孔固定在设备的安装基准面上，就能完成旋转轴的径向定位与载荷传递。

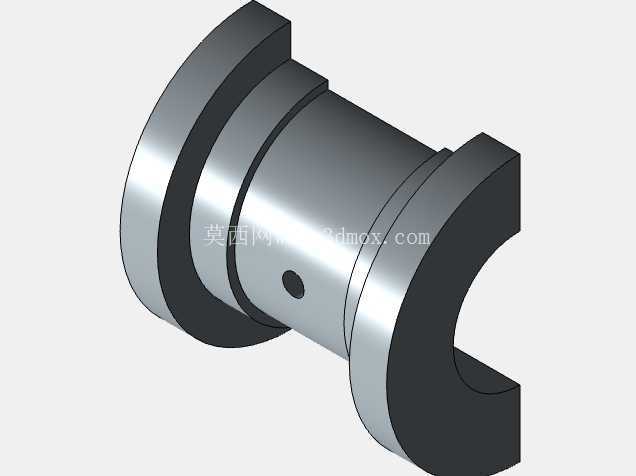

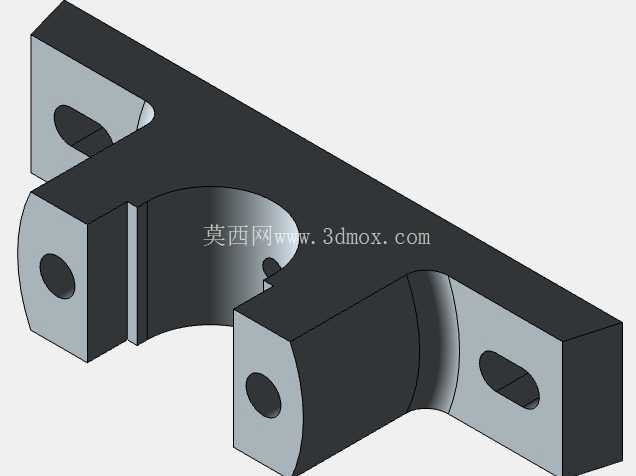

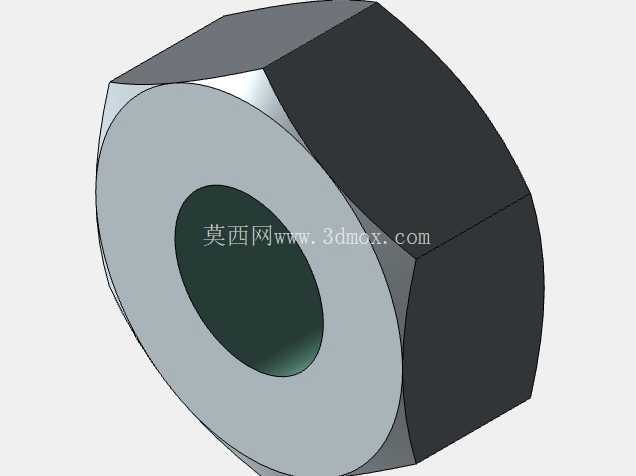

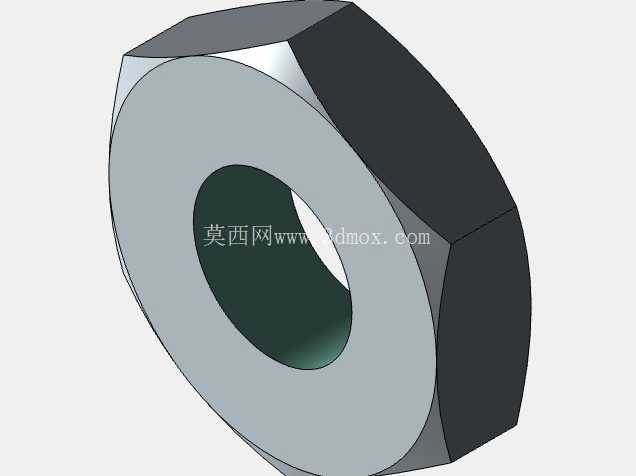

　　底座两侧的安装支耳做了加厚处理，支耳上的安装孔设计为长圆形结构，这一细节是实际工程应用中反复优化的结果：现场安装时很难保证安装基面的螺栓孔位完全与设计尺寸一致，长圆孔可以提供沿组件轴向的±3mm调整余量，既能够补偿安装基面的加工误差，也可以在轴系对中时微调轴承座的固定位置，避免轴承因为安装错位产生额外的附加载荷，大幅延长轴承的实际使用寿命。组件内部的轴承安装腔做了精准的公差配合设计，腔体内径与标准深沟球轴承或者调心球轴承的外径采用过渡配合，既能保证轴承外圈在运行过程中不会发生周向转动，也不会因为配合过紧导致轴承外圈变形、运行卡滞。剖分压盖与底座壳体的结合面做了精铣加工，表面粗糙度控制在Ra1.6以内，两者装配后结合面的间隙不超过0.02mm，既可以防止运行过程中润滑脂从结合面渗漏，也能避免外界的粉尘、切削液等杂质进入轴承腔内部，在有少量粉尘的普通车间环境下使用时，不需要额外加装复杂的密封结构就能满足轴承的防护需求。两侧的紧固螺栓采用标准的六角头螺栓，螺栓的预紧扭矩有明确的设计要求，实际装配时需要按照对角顺序逐步拧紧，避免单侧受力过大导致压盖倾斜、轴承内圈与外圈出现偏角，运行过程中产生异常噪音与发热。

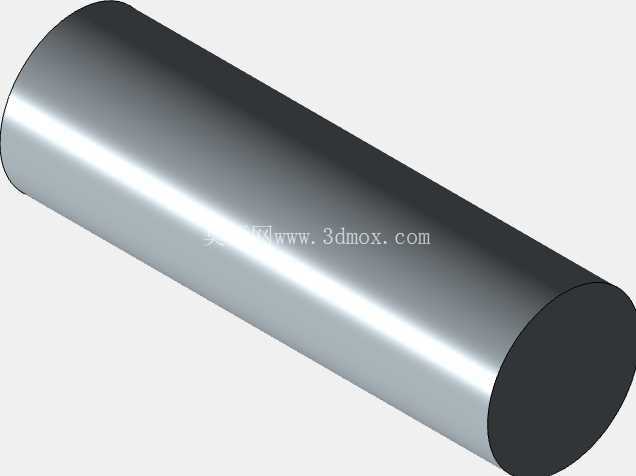

　　从安装边界尺寸来看，这款组件的整体高度控制在适配常用轴径的范围内，底座两支耳的外侧间距、安装孔的中心距都符合行业通用的安装尺寸规范，可以直接替换同规格的老旧轴承座组件，不需要对原有设备的安装基面做二次加工。组件顶部的轴孔位置预留了足够的轴伸空间，轴穿过轴承内圈后，上端可以安装联轴器、带轮或者链轮等传动部件，不会与压盖产生结构干涉。在三维建模的过程中，这个组件的建模过程也非常适合作为机械结构设计的练习案例：建模时需要先确定轴承的安装基准轴线，再以此为中心构建底座壳体的基本轮廓，重点要注意安装支耳的加强筋结构设计，加强筋的厚度设置为底座壁厚的0.8倍，既能够保证支耳的结构强度，承受传动过程中的径向载荷与振动冲击，也不会因为壁厚不均导致铸造过程中产生缩孔缺陷。

　　各个零件之间的配合间隙需要按照机械设计手册的标准公差值设置，比如螺栓与安装孔之间的间隙、轴承与腔体的配合量、压盖与轴承外圈的接触高度，这些参数的设置直接关系到虚拟装配后干涉检查的准确性，也能为后续生成工程图、导出BOM表提供准确的模型依据。很多刚接触机械设计的人员在做这类轴承座建模时，容易忽略安装孔的沉头结构、螺栓的伸出长度、结合面的倒角细节，这些细节恰恰是实际生产加工中必须明确的工艺结构，比如底座与安装基面接触的底面做了0.5mm的凹入设计，只有支耳的安装面是完全贴合的，这样可以减少底座的加工面积，降低平面加工的成本，同时也能避免因为底座底面平面度误差导致安装时出现晃动。在实际选型使用时，需要根据所支撑轴的径向载荷大小、运行转速来匹配对应型号的轴承，组件本身的铸铁材质可以承受中等强度的冲击载荷，正常工况下的使用寿命可以达到3万小时以上，只要定期补充润滑脂、检查螺栓的预紧力，基本不会出现结构损坏的问题。对于做设备改造的工程人员来说，这类标准组件的三维模型可以直接调用到整体设备的装配体中，不需要从零开始建模，能够大幅缩短设计周期，同时模型中自带的配合关系也能在虚拟装配时直接检查与周边部件的干涉情况，提前发现设计中存在的布局问题，减少现场安装时的整改工作量。
