车间油桶搬运举升工装结构设计

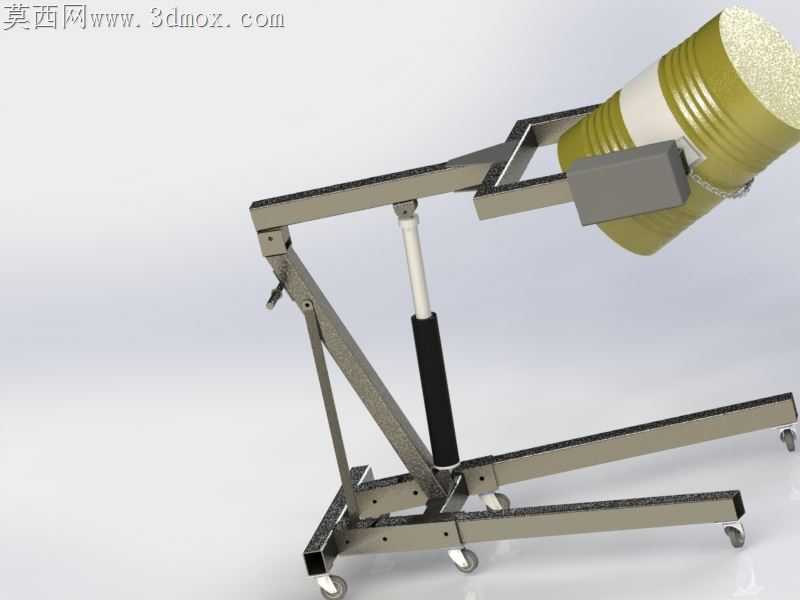

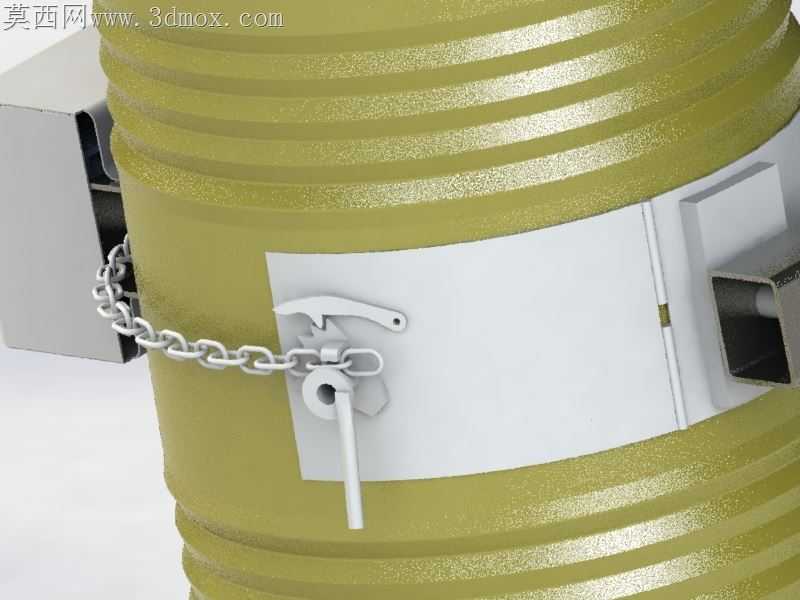

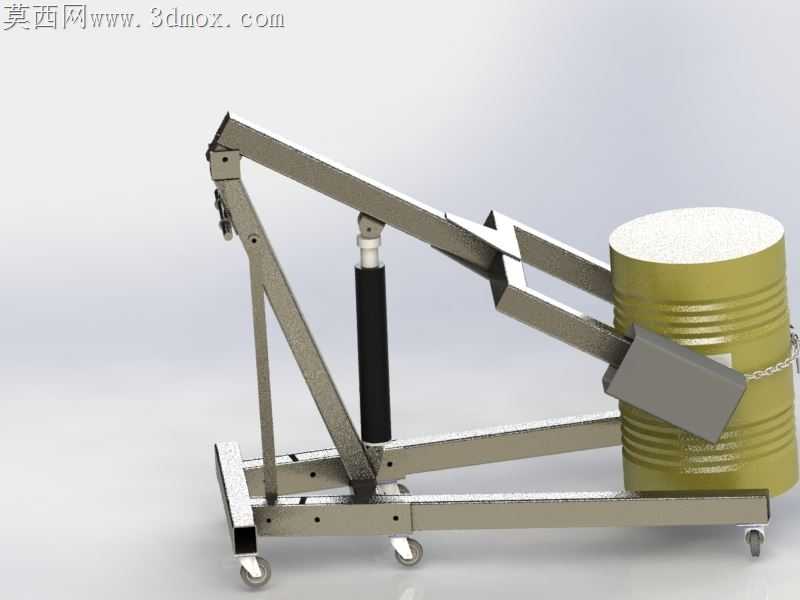

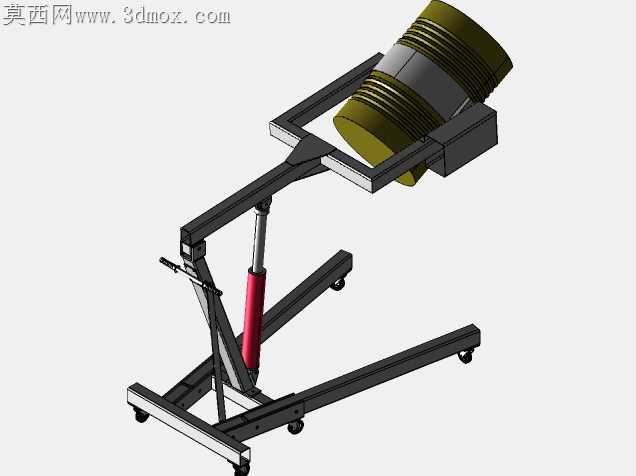

车间内200L标准油桶的转运与抬升作业，长期存在人工搬抬易扭伤、普通叉车夹取易变形、窄通道内设备转向困难的痛点，这款工装的结构设计完全围绕现场加工与落地使用的适配性展开。底部承托框架采用矩形钢管拼焊，下料时特意将支腿末端做15度斜切处理，避免推行时刮蹭地面凸起的焊缝或车间门槛，三个脚轮的安装座没有直接焊在框架底面，而是预留了3mm的调整垫片位，抵消焊接变形带来的轮系高度差，推行时不会出现单轮悬空、载重后跑偏的问题。夹桶机构没有采用全包式环抱结构，而是用折弯钢板做靠板配合链条锁紧，靠板内侧压装了2mm厚的丁腈橡胶垫，既增大与桶壁的摩擦力，又避免金属硬接触刮掉桶身防锈漆，链条的挂耳位置做了腰型孔设计，能适配桶身轻微变形的旧油桶，不会出现卡不紧、抬升时滑落的隐患。驱动部分选用单节液压油缸，缸体安装座做了嵌入式定位槽，焊接时不用反复找正垂直度，油缸活塞杆顶端与举升臂的连接采用销轴配合自润滑铜套，铜套压装孔预留0.02mm的过盈量，长期往复举升也不会出现松旷异响。举升臂的弯折角度经过反复校核，抬升到最高位时桶底距离地面刚好满足常用物料架的层板高度，不会因为举升过高导致桶身晃动，也不会因为行程不够放不到位。扶手位置的高度设置在普通人腰部位置，推行时不用弯腰发力，液压操纵杆布置在扶手侧方，单手就能完成举升、下降的操作，不用在设备两侧来回跑动。所有外露的焊接位置都做了打磨倒钝处理，没有尖锐的焊渣棱角，避免操作时刮破工作服，框架表面采用喷塑处理，比普通喷漆更耐车间内的油污腐蚀，日常清理只用抹布擦拭就能去掉表面油污。整个工装的所有零部件都采用常见的标准型材与标准件，没有定制特殊规格的加工件，车间内的常规机加工设备就能完成全部制作，后期维护更换配件也不用单独开模定制，哪怕是脚轮、油缸这类易损件，直接采购标准型号就能替换，完全适配中小机加工车间的自制与维保能力。
