汽车产线托盘定位联锁检查装置

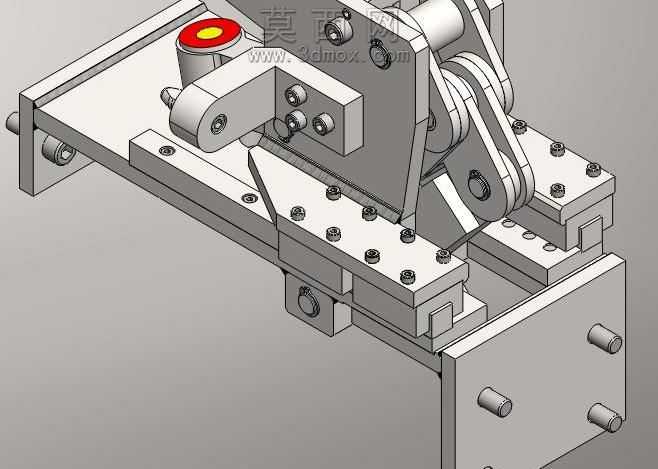

本模型采用SolidWorks完成全参数化三维建模，整体围绕汽车加工产线中托盘到位联锁检测的功能需求展开设计，建模过程中对每一个零件的尺寸公差、装配间隙都做了精准定义，所有标准件均采用机械设计标准库调用，确保模型可直接对接生产加工环节。渲染阶段采用哑光金属材质模拟设备安装基板，对螺栓、销轴等紧固件做了镀锌金属质感处理，操作端的急停按钮采用红底黄圈的警示配色，整体渲染光影柔和，清晰展现各部件的装配层次与结构关系。结构设计上，装置采用双层板架式安装基座，通过多组内六角螺栓实现各功能模块的刚性固定，核心联锁机构采用多连杆铰接结构，搭配复位弹簧实现检测动作的自动回位，检测端设置楔形导向块，能够在托盘输送到位时自动触发联锁动作，同时通过机械锁止结构确认托盘是否完全就位，避免加工过程中托盘移位引发的生产事故。设计思路上，该装置优先考虑产线使用的稳定性与耐用性，所有铰接位置均设置耐磨衬套，减少长期往复动作带来的磨损，整体安装接口采用标准化设计，可直接适配现有汽车零部件加工产线的输送架体，无需对原有产线做大规模改造；检测动作采用纯机械联锁结构，无需额外布设电气检测元件即可实现到位确认与锁止双重功能，降低了产线的电气改造成本与后期维护难度，同时机构的触发行程做了冗余设计，能够兼容一定范围内的托盘尺寸误差，避免因托盘加工公差导致的检测误判。模型完整还原了装置的所有装配细节，包括螺栓的紧固位置、连杆的铰接间隙、操作按钮的安装结构，可用于产线改造的方案验证、机械结构教学演示以及同类检测工装的设计参考，整体结构紧凑，动作逻辑清晰，充分考虑了工业现场的实际使用工况，在保证检测可靠性的前提下尽可能压缩了装置的整体体积，减少对产线输送空间的占用。
