内燃机活塞头结构三维设计

在往复式内燃机的核心运动组件里，活塞头是直接承接燃烧做功压力的关键部件，其结构合理性直接决定动力输出效率、密封可靠性与整机运行寿命。日常做动力总成结构匹配时，最先要明确活塞头的安装边界：它的圆柱外圆面需与气缸套内孔保持高精度间隙配合，顶部直面燃烧室的高温高压燃气，侧部通过活塞销与连杆小头连接，将燃气爆发产生的推力传递给连杆，最终转化为曲轴的旋转扭矩输出。

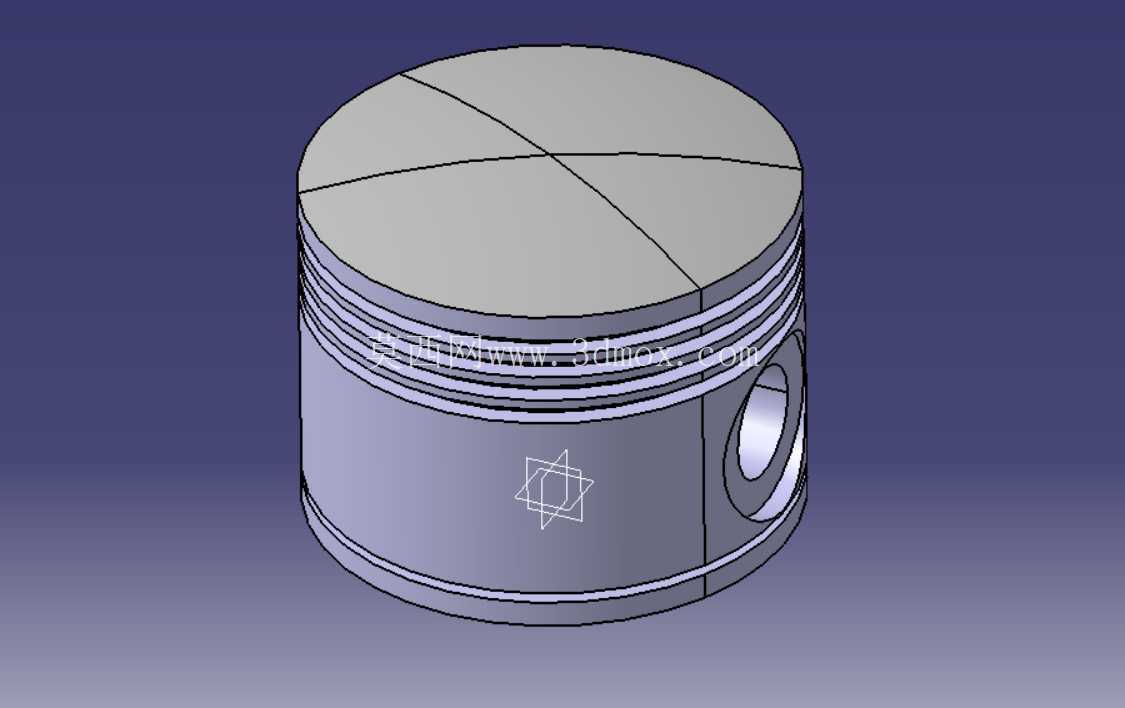

从实际工况出发设计这款活塞头时，首先要处理的是热负荷与机械负荷的双重适配问题。顶部的十字形凹线并非装饰结构，是为了适配特定涡流比燃烧室的气流组织需求，在压缩行程末期引导进气涡流形成稳定的紊流场，让燃油与空气混合更充分，减少后燃与积碳生成。外圆面加工的多道环槽，是用来安装气环与油环的：靠顶部的几道环槽安装气环，负责密封燃烧室与曲轴箱的连通间隙，避免高温高压燃气下窜；靠下侧的环槽安装油环，负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油过量消耗。环槽的宽度、深度以及相邻环槽的间距，都需要匹配对应缸径的活塞环标准尺寸，同时预留热膨胀余量，避免工作温度升高后环槽卡滞导致活塞环断裂或密封失效。

侧部开设的活塞销孔，是整个活塞头的受力传力核心，销孔的轴线需与活塞外圆轴线保持严格的垂直度公差，否则会造成活塞偏磨、连杆受力异常，运行中出现敲缸、异响甚至活塞销断裂的故障。销孔内部设计有卡簧槽，用来安装活塞销卡环，限制活塞销的轴向窜动，避免销子端部刮蹭气缸壁造成拉缸故障。活塞头的裙部型线并非正圆柱，考虑到工作时活塞头部温度高于裙部，热膨胀量更大，设计时会预留对应的膨胀差，同时裙部会做微椭圆处理，适配侧推力作用下的微小变形，保证活塞在气缸内往复运动时不会出现卡滞，同时保持合理的贴合面，降低敲击噪音与磨损量。

在不同的应用场景里，活塞头的结构细节会有明显差异：小排量高速汽油机的活塞头会尽量压缩压缩高度，降低往复运动质量，提升高转速响应；大排量柴油机的活塞头会强化顶部厚度与环槽区的冷却结构，部分会设计内冷油道，通过机油循环带走顶部的热量，避免高温下材料强度下降。这款活塞头的结构属于通用型中小排量内燃机的适配结构，整体尺寸紧凑，环槽数量适配常规的三道环配置，活塞销孔的直径匹配标准尺寸的活塞销，可直接用于对应缸径的单缸或多缸内燃机的结构验证、装配模拟，也可作为压铸模具开发的原型参考——因为量产活塞头多采用铝合金高压压铸工艺成型，后续再通过机加工完成环槽、销孔、外圆的精加工，建模时预留的加工余量、拔模斜度都需要符合压铸工艺的成型要求，避免后续模具开发时出现脱模困难、壁厚不均导致的缩孔缺陷。

做三维建模过程中，需要重点管控几个形位公差的匹配：活塞顶部平面与销孔轴线的平行度，外圆面与销孔轴线的垂直度，环槽侧面与活塞轴线的垂直度，这些公差如果超差，装机后会直接出现密封失效、偏磨、动力不足等问题。另外活塞头的重量偏差也需要控制在合理范围内，多缸机的同组活塞重量差需要控制在几克以内，否则会造成发动机运转抖动，曲轴动平衡超标。建模时可以通过调整裙部内壁的壁厚来微调整体重量，同时保证结构强度满足爆发压力的冲击要求，避免在最高燃烧压力下出现活塞顶部开裂、销孔变形等失效问题。
