KF128系列2.54mm间距PCB接线端子

做了快十年工控板卡结构设计，经手的接线端子没有上百也有几十款，KF128这个系列的螺钉式端子算是小尺寸配电板、原型验证板上用得最顺手的一类，核心优势就是2.54mm的标准间距，刚好和常规排针排母的孔位对齐，不用在PCB Layout的时候额外调整孔距网格，布线效率能提不少。

先从实际应用场景说，这类端子最常出现在小型IO采集板、嵌入式控制板、定制化屏蔽模块内部的接线位置，尤其是设备内部空间紧张，没法用大间距5.08mm端子的场合——比如紧凑型PLC扩展模块、桌面级小型测试治具的信号接线端，还有学生做电子竞赛、工程师打原型验证板的时候，选这个系列的端子不用额外开非标孔位，打样回来直接就能焊。它的额定参数是150V 6A，刚好覆盖低压信号传输、小功率负载供电的需求，比如传感器信号线接入、小型继电器线圈供电、5V/12V低压外设的电源接线，完全够用，不会出现载流不够发热的问题。

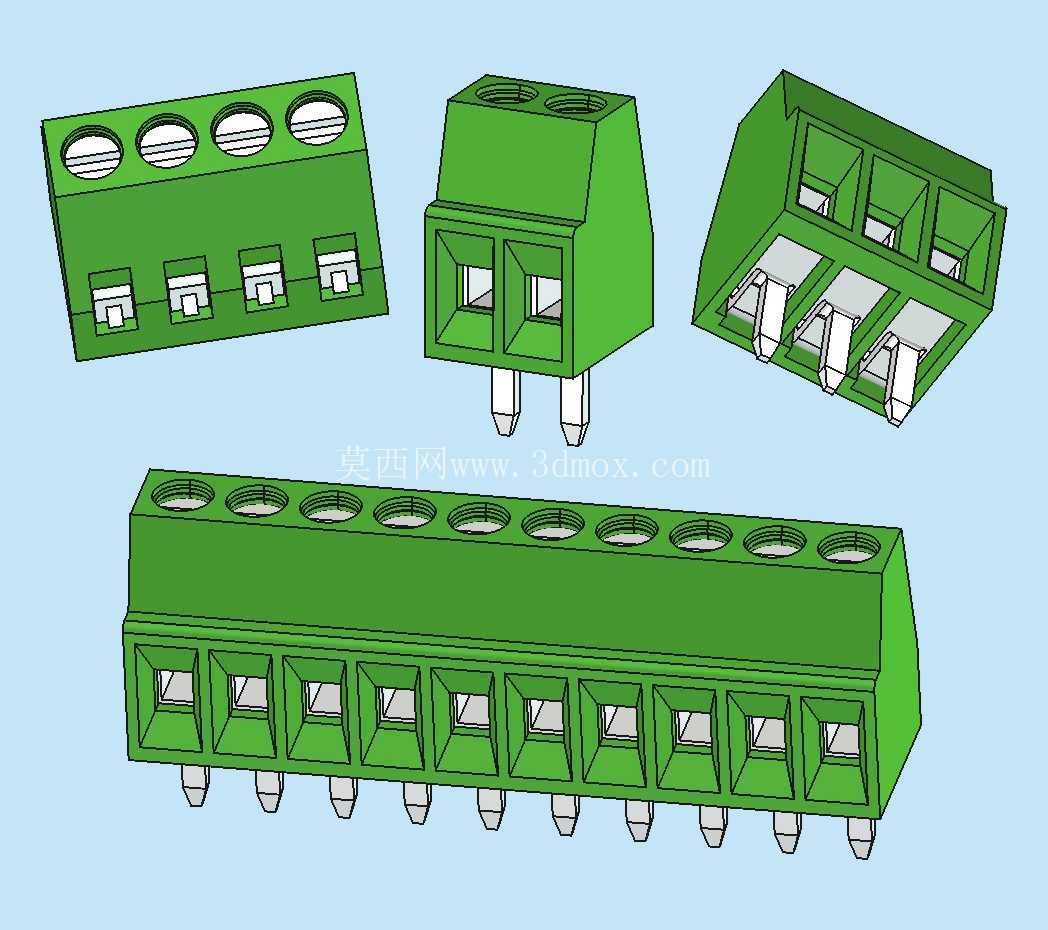

实际使用的时候，它适配26-18AWG的线缆，也就是差不多0.13到0.8平方的导线，刚好是设备内部弱电布线最常用的线径范围，不管是单股硬线还是多股软线，拧紧M1.6的小螺钉就能压牢，不会出现松脱拽掉的情况。这里要提一下设计上的细节，这个系列的端子做了2针到16针的全规格覆盖，做设计的时候不用单独找不同针数的模型，直接改参数就能调出对应针数的型号，比如2针的可以用在单路信号输入，16针的刚好对应8路差分信号或者16路IO口，不用反复调整安装孔位，因为每一针的间距都是严格2.54mm，总长度就是（针数-1）*2.54mm加上两端的安装余量，Layout的时候直接算尺寸就行，不会出现孔位对不上的问题。

从结构设计的角度说，这个系列的端子采用直插式焊针设计，焊针长度刚好匹配常规1.6mm板厚的PCB，过波峰焊的时候不会出现焊针顶到传送带或者插不到位的情况，绿色的塑壳采用PA66材质，绝缘性能满足低压电器的要求，相邻接线位之间有隔栏，不会因为焊锡丝残留或者线芯散丝造成相邻引脚短路。螺钉的压接位置做了防滑压片，拧螺钉的时候压片会均匀压在导线上，不会因为螺钉尖直接顶断线芯，尤其是多股软线，不用压冷压端子直接接也能压得很牢，适合小批量生产的时候快速接线。

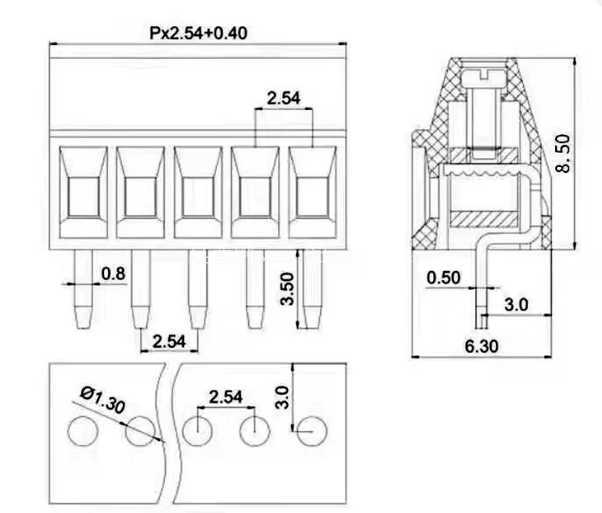

安装边界这块要特别注意，端子的塑壳高度是从PCB板面往上10mm左右，焊针往下突出板面大概2.5mm，做结构堆叠的时候，端子上方要留至少8mm的操作空间，方便用小号十字螺丝刀拧螺钉，下方如果是底板或者外壳的话，要留3mm以上的间隙，避免焊针碰到外壳造成短路。相邻端子如果并排放置的话，左右方向不用额外留间隙，因为塑壳侧面是平直的，直接靠紧安装也不会影响螺钉操作，但是上下方向如果有其他元件的话，要注意接线口的方向，这个系列的端子是进线方向和板面平行，也就是水平进线，布线的时候线缆是沿着PCB板面走的，不会往上翘，适合扁平式的紧凑外壳安装。

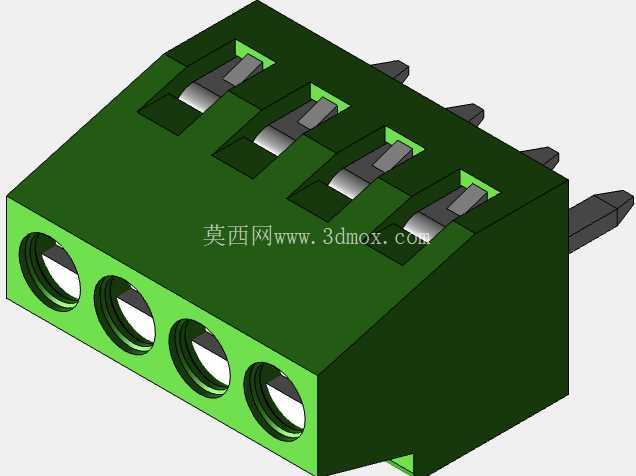

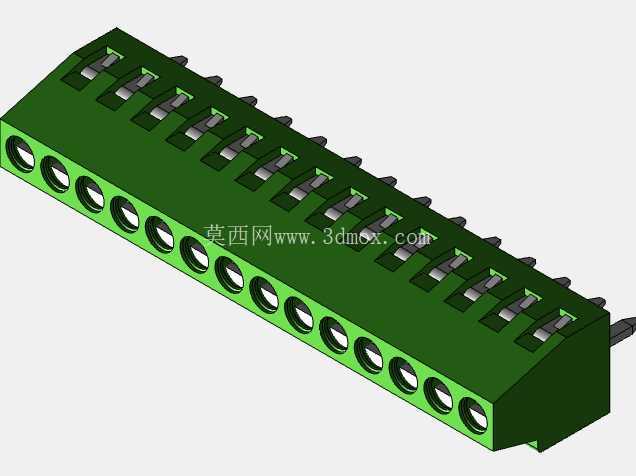

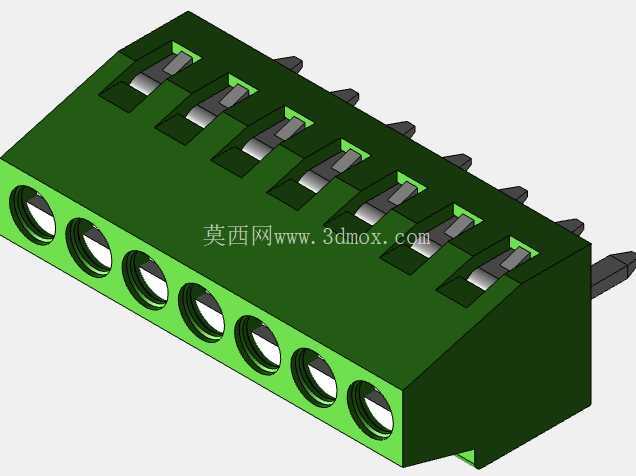

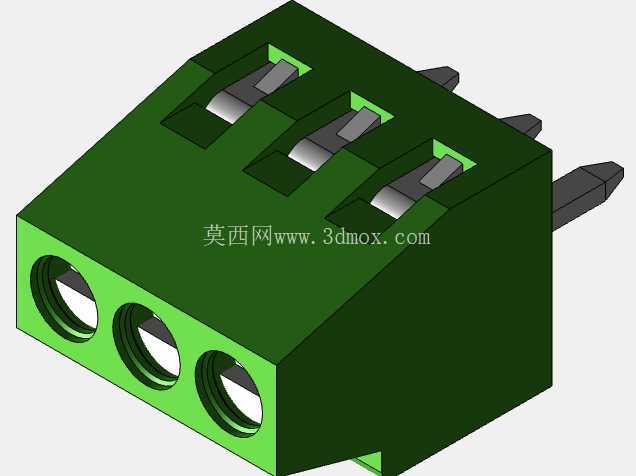

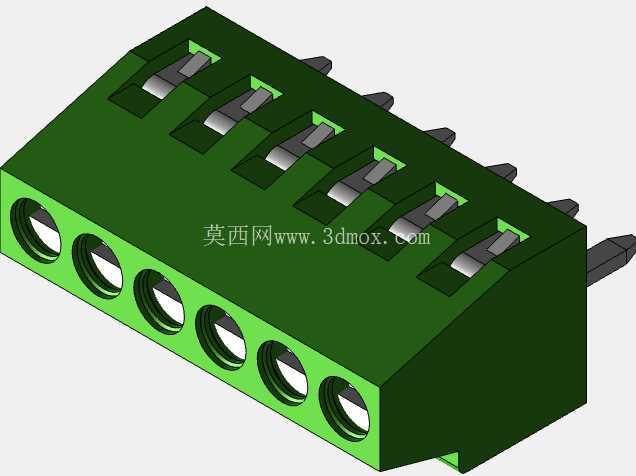

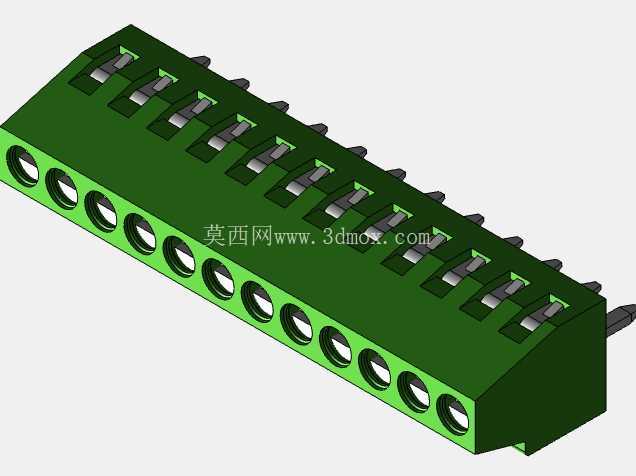

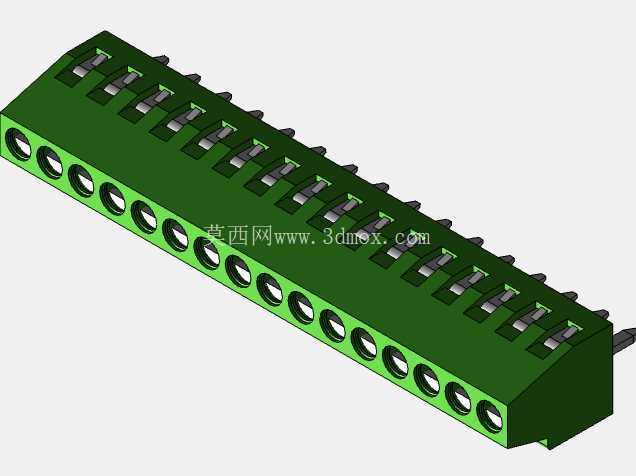

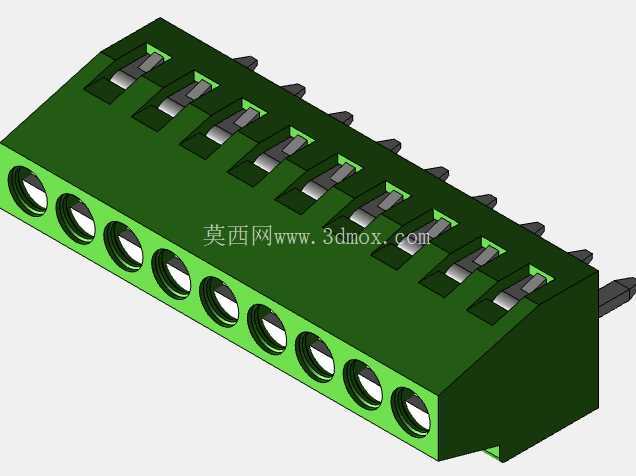

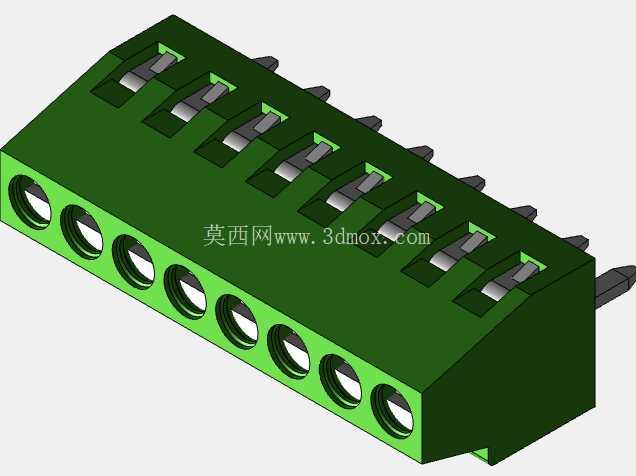

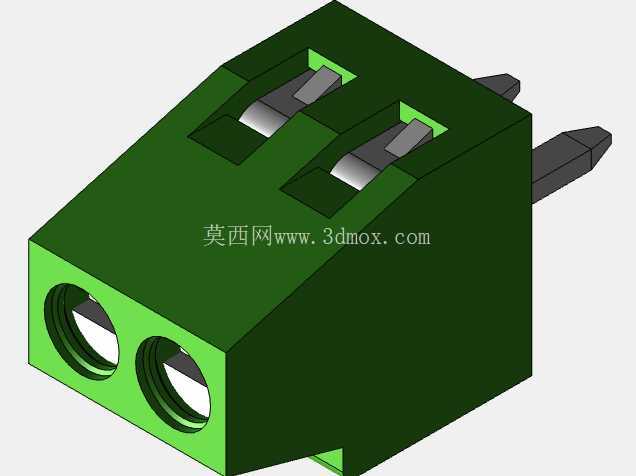

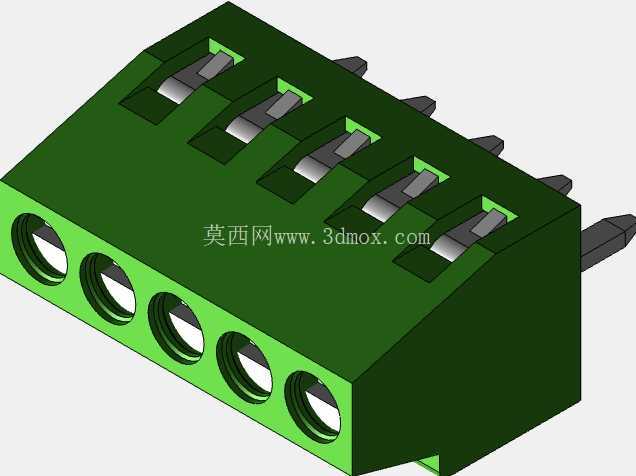

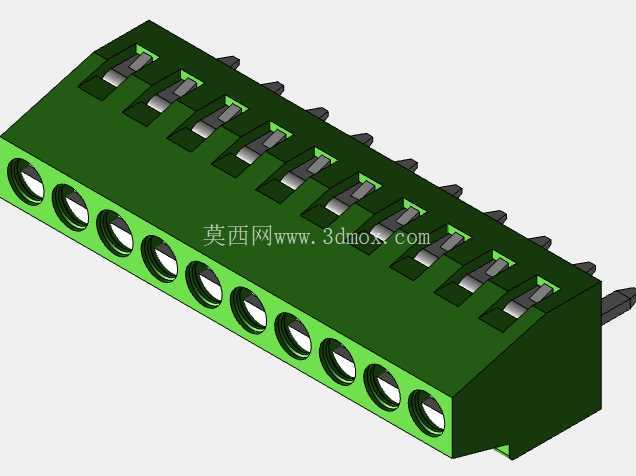

做三维建模的时候，这个系列的参数化模型做的很到位，只要选定针数，对应的安装孔位、焊针位置、塑壳尺寸都会自动更新，不用逐个零件装配，导出STEP格式之后直接导入到PCB结构装配里，就能检查和周边元件的干涉情况，比如和旁边的电容、排针、外壳立柱会不会撞，提前调整布局，避免打样回来才发现装不上。之前有一次做小型采集板的时候，一开始选了5.08mm间距的端子，结果外壳宽度不够，换成这个2.54mm的KF128之后，横向尺寸直接缩了一半，刚好塞进定制的铝型材外壳里，而且接线强度完全满足要求，设备在现场用了三年多，没有出现接线松脱的问题。

还有个细节设计很实用，就是端子的焊针位置是和塑壳的接线腔对齐的，每个接线腔对应的焊针在正下方，过波峰焊的时候焊锡不会流到接线腔里，不会造成螺钉拧不动的情况，之前用过其他杂牌的小端子，焊针位置偏了，焊锡顺着缝隙流进螺钉孔，回来还要逐个通孔，特别耽误生产效率。这个系列的端子塑壳的注塑精度很高，相邻针位的间距误差控制在0.1mm以内，插板的时候不会出现个别针插不进孔的情况，适合批量生产的时候用波峰焊或者自动插件机安装。

对于做定制化配电板、原型设计的工程师来说，这个系列的端子属于通用性极强的基础元件，全针数覆盖的参数化模型能省很多建模时间，不用每个针数都单独画，而且尺寸精度足够，导入装配之后直接就能用来做干涉检查，不用反复核对实物尺寸。选型的时候只要算好需要的接线路数，选对应针数的型号就行，不用考虑安装尺寸的变化，因为固定孔的位置也是随着针数按2.54mm的间距排布，不管多少针，两端的固定孔都是在最外侧针位的外面1.27mm的位置，Layout的时候直接放孔就行，非常方便。
