面板安装式USB B型母座连接器件

在工业控制外设、桌面办公设备的硬件互连场景里，面板安装型接口的可靠性一直是结构设计阶段需要重点考量的环节，这款USB B型母座连接结构，正是针对设备面板外露式安装需求做的定向设计。日常接触的老式针式打印机、桌面平板扫描仪、外置3.5寸硬盘盒、部分工业数据采集终端上，都能见到这类接口的身影，它和常见的USB A型接口不同，B型接口的防呆结构更明确，插拔时的受力耐受度更高，不会因为反复插拔出现接口松脱、针脚偏移的问题，尤其适合需要频繁插拔数据线的固定设备端使用。

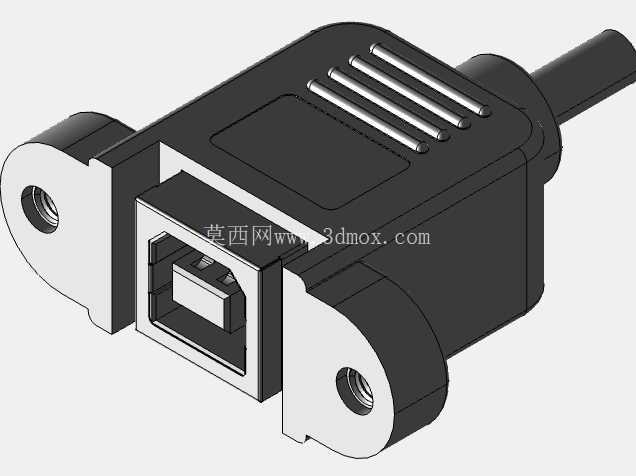

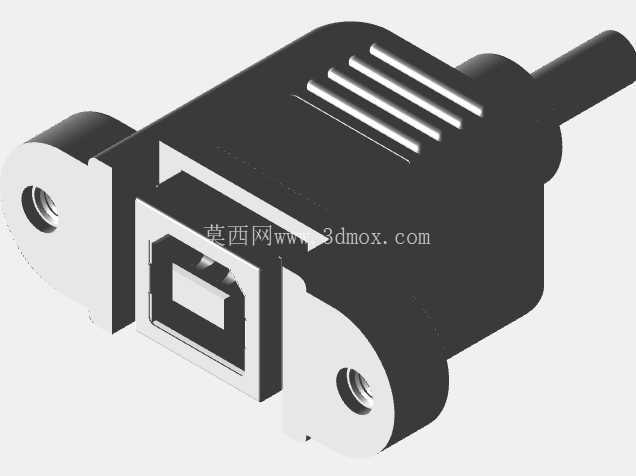

从结构设计逻辑来看，这款连接器采用了两侧带安装耳的法兰式固定结构，两个安装耳上预留了标准螺丝过孔，安装时可以直接从设备面板外侧将接口插入预制的开孔，再从面板背面用两颗M2规格的盘头螺丝锁紧，不需要额外设计卡扣或者压接结构，安装工序简单，后期维护更换时也不需要拆解设备内部的大面积结构，只需要拧下固定螺丝就能抽出接口更换，大幅降低了售后维护的工时成本。接口主体的塑料基座采用了阶梯式限位结构，当接口推入面板开孔时，基座上的台阶面会完全贴合面板内壁，既可以限制接口的插入深度，避免推过头导致内部焊盘受力，也能遮挡面板开孔的边缘缝隙，减少灰尘、切削碎屑从开孔处进入设备内部的概率。

尾部的线缆出线端做了锥度过渡的防弯折护套，常规使用场景里，数据线经常会被侧向拉扯，普通直出式的线尾很容易在根部出现线皮开裂、内部线芯断裂的问题，这个加长的锥度护套可以把线缆弯折的应力分散到更长的线段上，避免应力集中在焊盘和线芯的连接位置，经过实际测试，在常规10N侧向拉力的反复弯折下，线尾位置的弯折寿命比无护套结构提升至少三倍。接口内部的接触端子采用了前后两段式固定，前端插接区的端子做了镀金处理，降低长期暴露在空气中的氧化风险，保证数据传输的接触稳定性，后端焊线区的端子做了加宽固定，和内部塑胶基座的结合力更强，不会因为插拔时的轴向力把端子从基座里扯出来。

安装边界尺寸方面，这款连接器的面板开孔只需要开出适配接口主体的矩形孔即可，两侧安装耳的中心距为标准的20mm，适配市面上绝大多数通用设备面板的安装孔位，不需要重新定制开孔尺寸，能直接替换同规格的老旧损坏接口。接口突出面板外侧的高度控制在12mm以内，不会因为突出过多导致设备摆放时磕碰接口，也不会出现突出过短导致数据线插头无法完全插合的问题。接口内部的胶芯颜色为白色，对应USB 2.0的传输规格，完全满足打印机、扫描仪这类外设的全速数据传输需求，不需要额外做高速信号的屏蔽优化，成本控制更合理，适合批量设备的配套选型。

在实际建模过程中，需要重点关注几个配合公差：安装耳的螺丝过孔直径要比选用的固定螺丝大0.2mm，抵消面板开孔和安装孔之间的位置度误差，避免安装时出现螺丝对不上孔的情况；接口插接腔的内部尺寸要比公头插头的外形尺寸留0.15mm的间隙，既不能间隙过大导致插接晃动感明显，也不能间隙过小导致公头插入困难、长期插拔磨损胶芯；尾部护套的内孔直径要比配套线缆的外径大0.3mm，方便线缆穿入后做尾部的固线粘接，同时不会因为间隙过大导致线缆在护套内部晃动。另外，安装耳和接口主体的连接位置做了R0.5的圆角过渡，避免注塑成型时出现应力集中导致安装耳断裂，也能减少安装时锐角划伤操作人员的风险。
