多规格开放式旋转多刀多掷波段开关

这类旋转多刀多掷开关，是工控设备、测试仪器、老式广播通讯设备里最常见的电路切换元件，早年的示波器、信号发生器、电台调谐单元里，几乎都能找到同结构的部件，核心作用就是通过转轴的旋转带动内部动触片组，在不同档位的静触点间切换，实现多回路的同步通断控制，相比拨码开关或者按键式切换结构，它的接触可靠性更高，能承受的电流等级也更大，适合需要多组信号同步切换的场景。

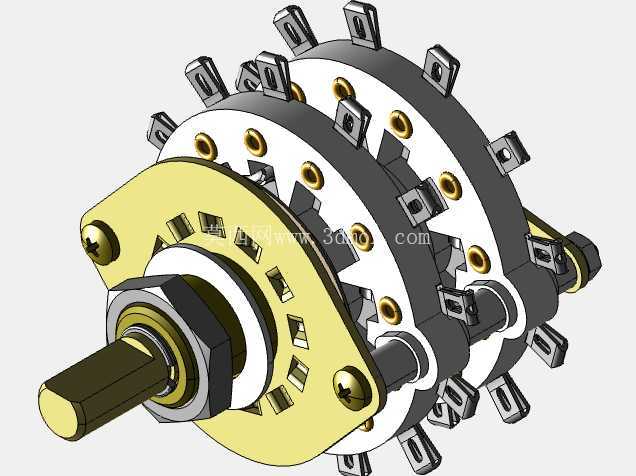

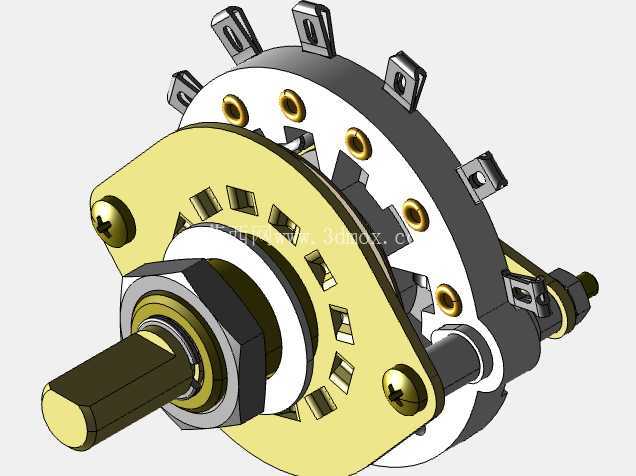

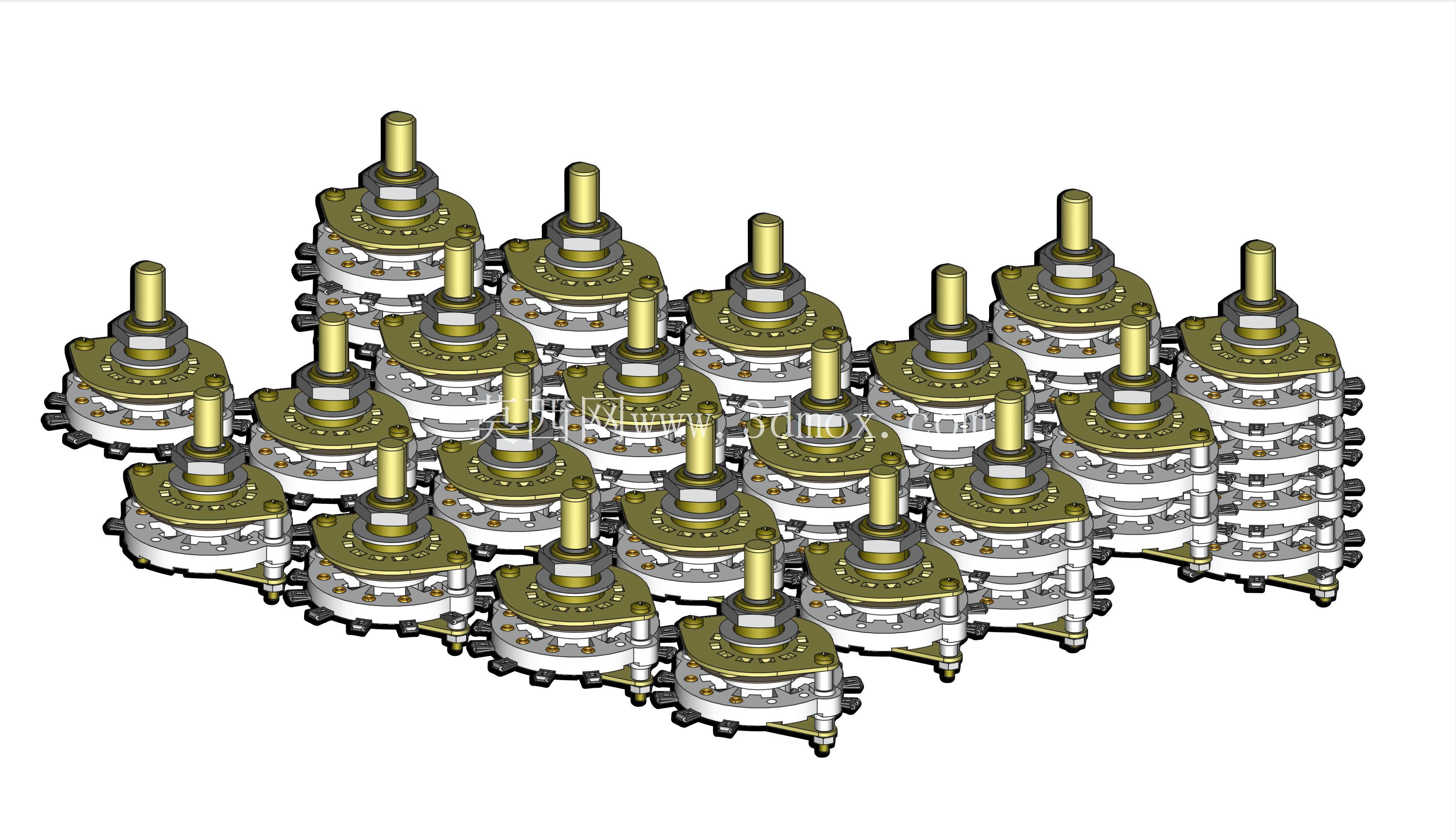

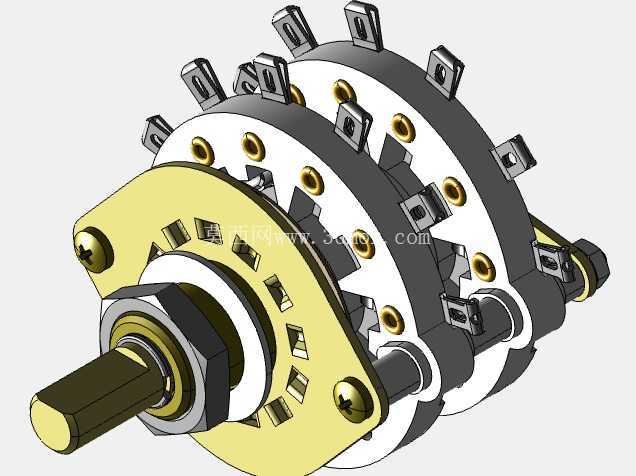

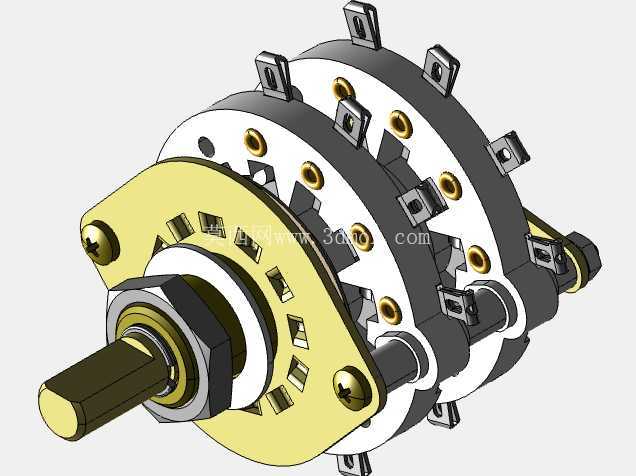

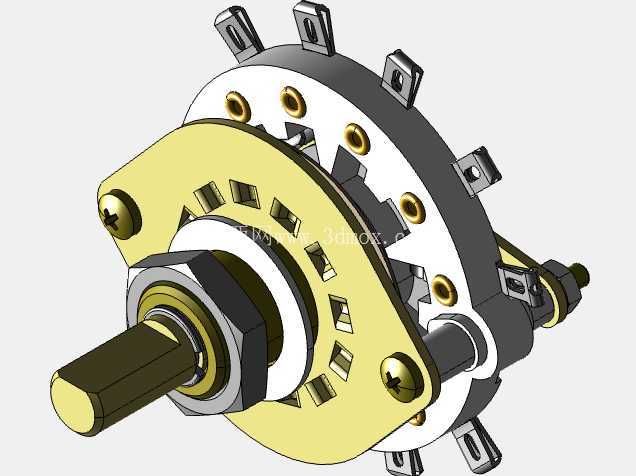

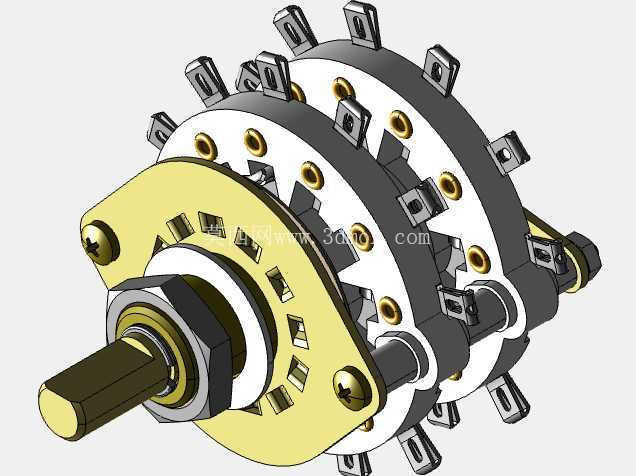

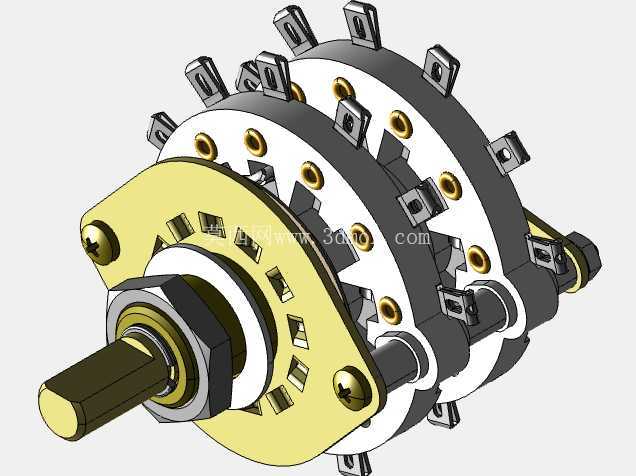

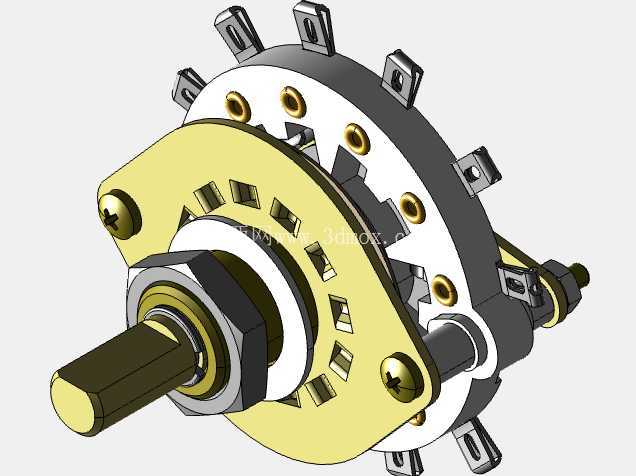

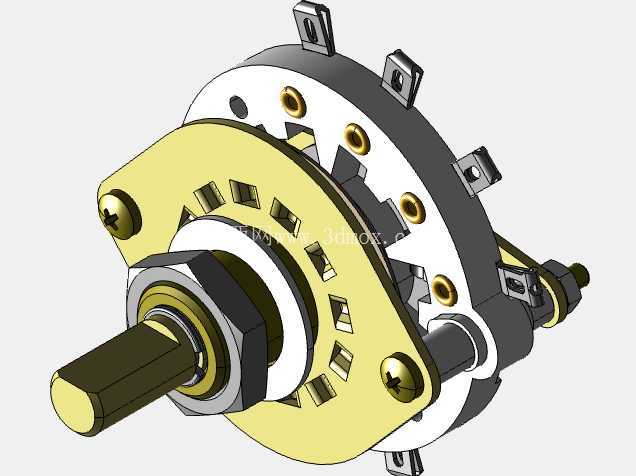

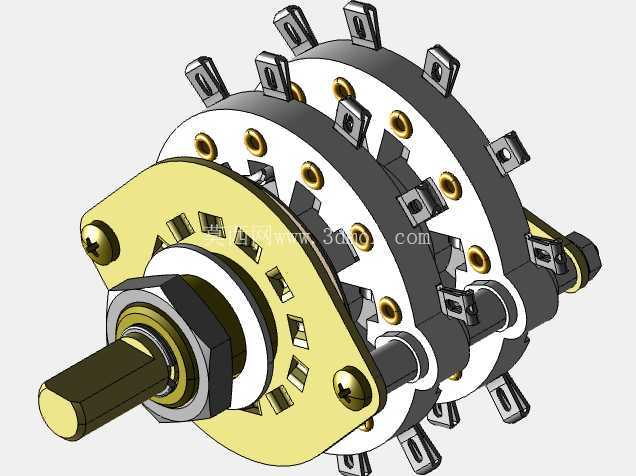

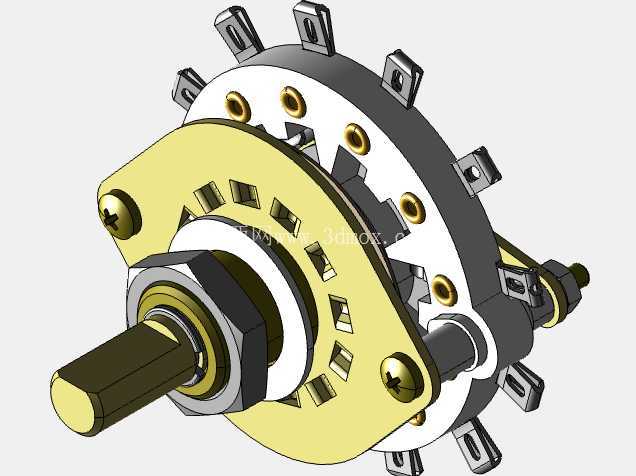

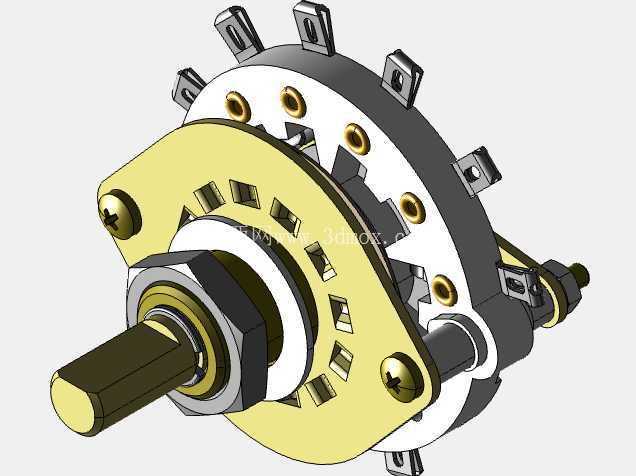

从结构上看，这套模型覆盖了1极、2极、4极三种刀数配置，档位覆盖3掷到11掷的常用规格，能适配绝大多数需要多回路切换的设计需求。设计时首先要考虑的是触点的接触压力，每一层的动触片都采用弹性铜片冲压成型，装配后靠自身弹力压在对应的静触点焊片上，旋转时的定位手感靠转轴中部的钢珠弹簧定位机构实现，每转过一个档位，钢珠卡入对应的定位凹坑，既能给操作者清晰的档位反馈，也能保证触点不会因为设备振动发生错位偏移。

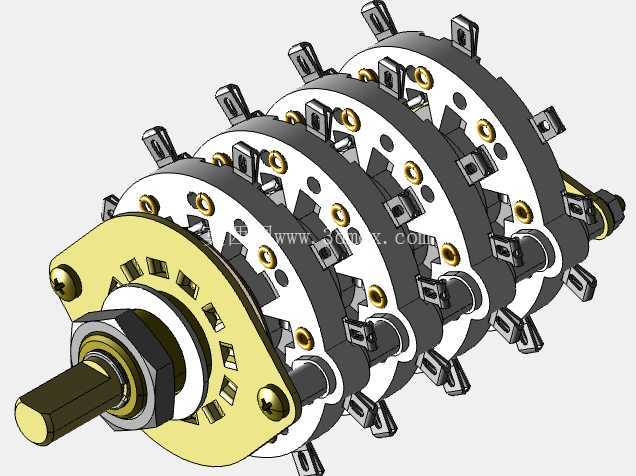

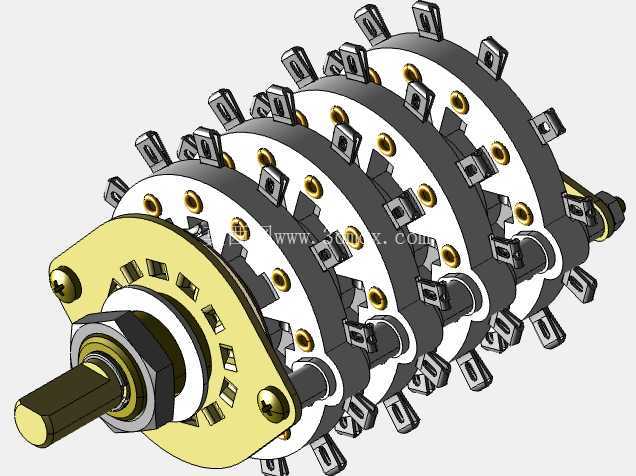

不同极数的开关采用叠层式装配结构，4极款就是四层独立的触点单元叠装在同一根转轴上，每层之间用绝缘隔片隔开，避免不同回路之间发生爬电或者短路，这种叠装结构的好处是可以根据实际需要的刀数灵活增减层数，不用单独开模做不同规格的基座，生产时的通用性很强。转轴的伸出长度、安装法兰的尺寸都做了统一的边界设计，不管是多少刀多少掷的规格，面板安装开孔尺寸一致，替换时不用重新改动面板开孔，给设备后期维护换件提供了很大便利。

实际选型时，首先要根据需要同步切换的回路数量确定刀数，比如需要同时切换四路信号就选4极规格，再根据需要切换的档位数量确定掷数，比如需要10个档位就选11掷规格（留一个空档位）。安装时要注意转轴的配合间隙，面板开孔要比转轴直径大0.2-0.3mm，避免转轴转动时和面板发生摩擦卡滞，焊接引线时要注意焊锡不要流到转轴的转动间隙里，不然会导致旋转卡顿甚至触点接触不良。日常使用中，这类开关的常见故障是触点氧化导致接触电阻变大，尤其是在潮湿多尘的工况下，定期给触点部分清洁涂覆导电脂能大幅延长使用寿命，另外旋转操作时不要用力过猛冲击定位机构，不然会导致钢珠弹簧脱位，出现档位不准的问题。

建模时把每一层的触点、隔片、定位机构、转轴、安装螺母都做了独立的零件拆分，装配关系完全还原实际产品的装配顺序，不管是做设备面板的装配干涉检查，还是做开关本身的结构改进，都能直接调用模型做参考，不同规格的开关可以通过配置切换快速生成，不用重复建模，能节省不少结构设计阶段的时间。
