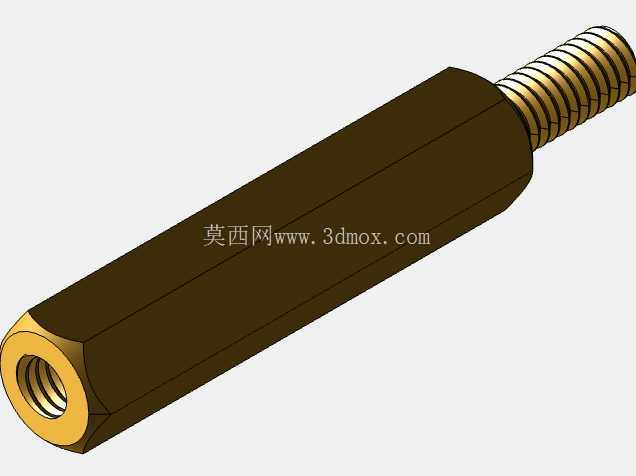

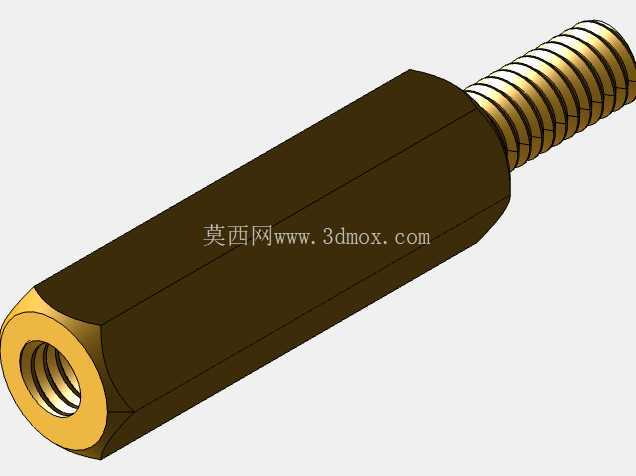

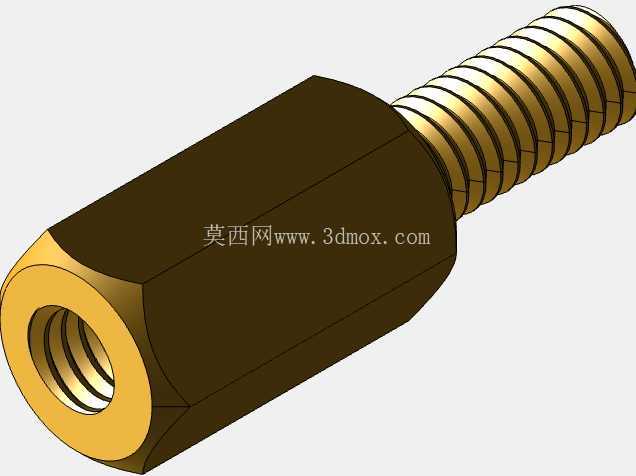

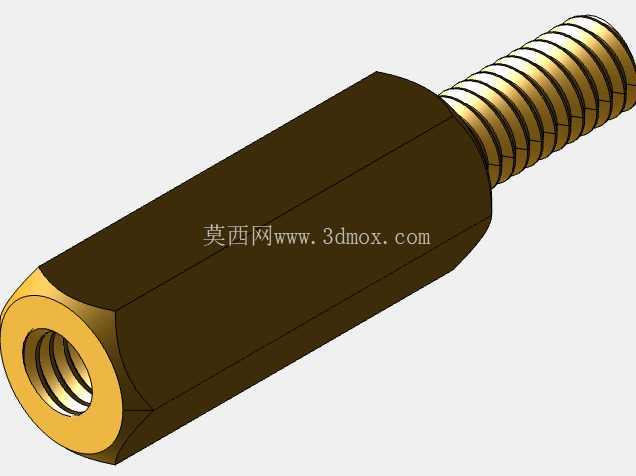

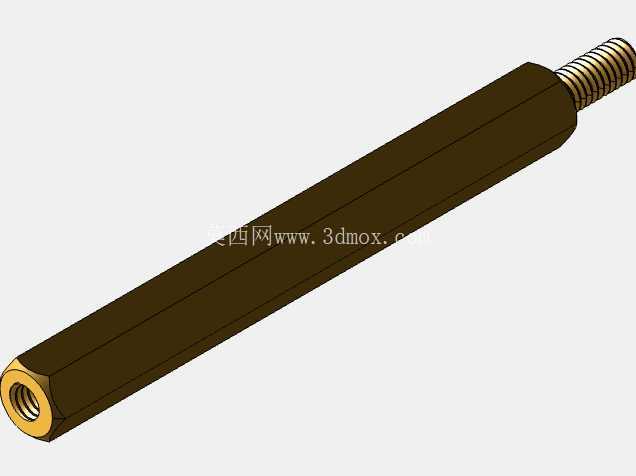

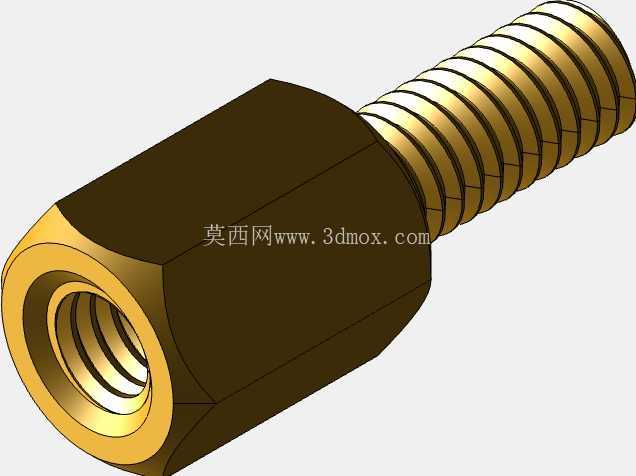

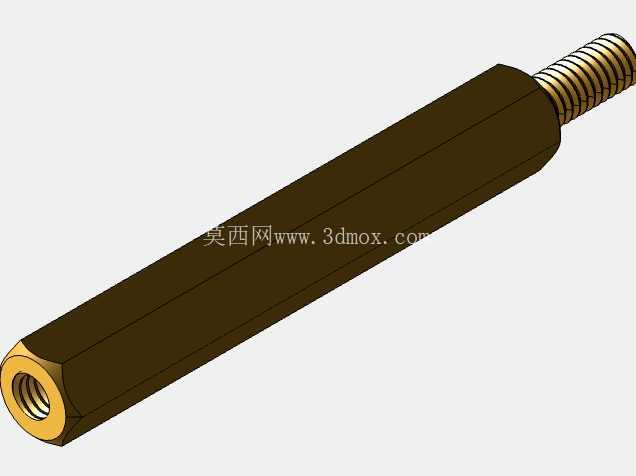

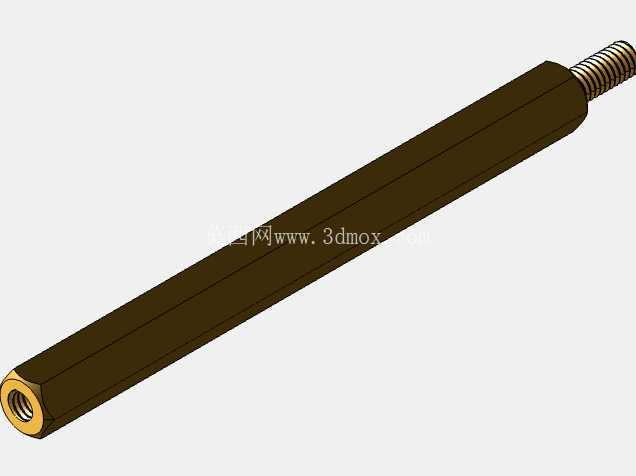

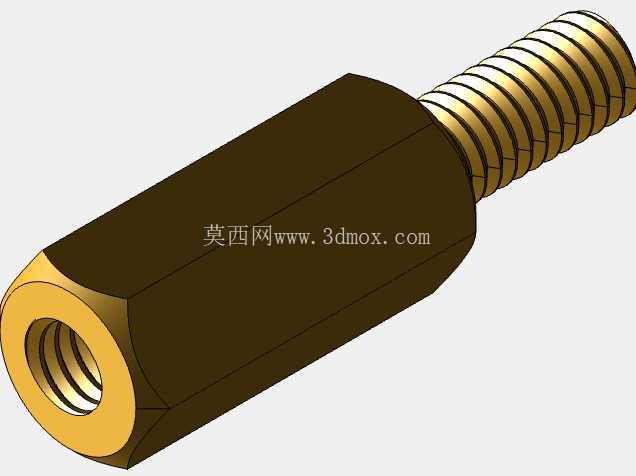

六角内外螺纹转接支撑铜柱结构

　　这类带内外螺纹的六角铜支撑柱，在电子设备组装、小型工装夹具搭建、精密仪器内部板件固定场景中应用十分广泛，核心作用是在两个被连接件之间形成稳定的间隔支撑，同时通过两端的螺纹结构实现快速拆装，无需额外焊接或粘接固定。从结构设计来看，主体采用六角棱柱外形，并非随意选择，主要是考虑装配时的扳手夹持需求，常规活动扳手或者开口扳手可以直接卡住六角面施加扭矩，避免安装过程中柱体跟转，相比圆柱形支撑柱，六角结构的夹持可靠性更高，不会出现打滑刮伤柱体表面的问题，也能更好控制螺纹旋入的深度，保证安装后支撑高度的一致性。

　　柱体一端加工外螺纹，另一端加工内螺纹，外螺纹段用于旋入带有预制内螺纹孔的基座或者安装板上，内螺纹端则用于配合螺丝锁紧上层的PCB板、绝缘板或者小型功能模块，这种单头外螺纹、单头内螺纹的结构，相比双头螺柱更适合单侧盲孔安装的场景，不需要在基座上加工贯穿孔，能有效降低基座的加工难度，也避免螺纹贯穿带来的密封性或者结构强度问题。材质选用黄铜，一方面是黄铜的切削加工性能优异，小尺寸螺纹加工时不容易出现崩牙、毛刺超差的问题，加工后的螺纹配合精度更容易保证，通止规检测合格率高；另一方面黄铜本身具备一定的自润滑特性，螺纹旋合过程中不会出现冷焊咬死的情况，后期设备维护拆解时更加顺畅，同时黄铜的导电性能稳定，在需要接地导通的电子设备组装场景中，还能兼顾导电连接的作用，不需要额外设置接地导线，简化整体装配流程。设计这类支撑柱时，首先要明确两端螺纹的规格匹配性，外螺纹的大径、中径公差要符合普通螺纹的精度要求，内螺纹的有效旋合长度要满足锁紧需求，通常内螺纹的深度不小于对应螺纹公称直径的1.5倍，保证螺丝旋入后有足够的啮合牙数，避免受振动后出现螺纹滑牙、连接松脱的问题。六角主体的对边尺寸要和对应螺纹规格的扳手尺寸匹配，比如M2.5规格的螺纹，六角对边尺寸通常设置为5mm，刚好适配常规的小型开口扳手，不会出现对边过大占用安装空间、或者对边过小扳手夹持力不足的问题。

　　柱体的总长度要根据实际需要的支撑间隔来确定，设计时要预留出两端螺纹的旋入量，外螺纹段的长度要保证旋入基座后不会出现螺纹外露过长或者旋入深度不足的情况，通常外螺纹旋入深度不小于螺纹公称直径的1倍，对于铝合金、塑料这类强度较低的基座材质，旋入深度还要适当增加，保证螺纹连接的拉拔强度满足使用要求。安装边界方面，这类支撑柱安装时需要在基座上预留对应规格的内螺纹孔，螺纹孔的位置度公差要控制在合理范围内，避免多个支撑柱同时安装时出现位置偏差，导致上层板件无法顺利装配；六角柱的周边要预留足够的扳手操作空间，通常距离周边结构件的间隙不小于2mm，保证扳手可以顺利卡住六角面完成扭矩施加，不会和周边零件发生干涉。

　　在实际选型使用时，还要根据被支撑件的重量、设备运行时的振动幅值来选择合适的柱体直径和螺纹规格，对于振动较大的工况，可以在螺纹配合处添加少量螺纹锁固胶，进一步提升连接的防松性能，但要注意锁固胶不要涂抹过多，避免溢出到柱体表面影响外观或者流入周边精密零件内部。这类支撑柱的外形没有多余的复杂结构，所有加工面都是规则的平面和回转面，加工时可以采用自动车床一次装夹完成外圆、外螺纹、内孔、内螺纹的加工，最后铣削六角面，加工效率高，尺寸一致性好，适合批量生产应用，在消费电子、通讯设备、小型自动化控制设备内部的板件固定场景中，是十分常用的间隔紧固类零件。
