铰接式连接支座结构三维建模练习

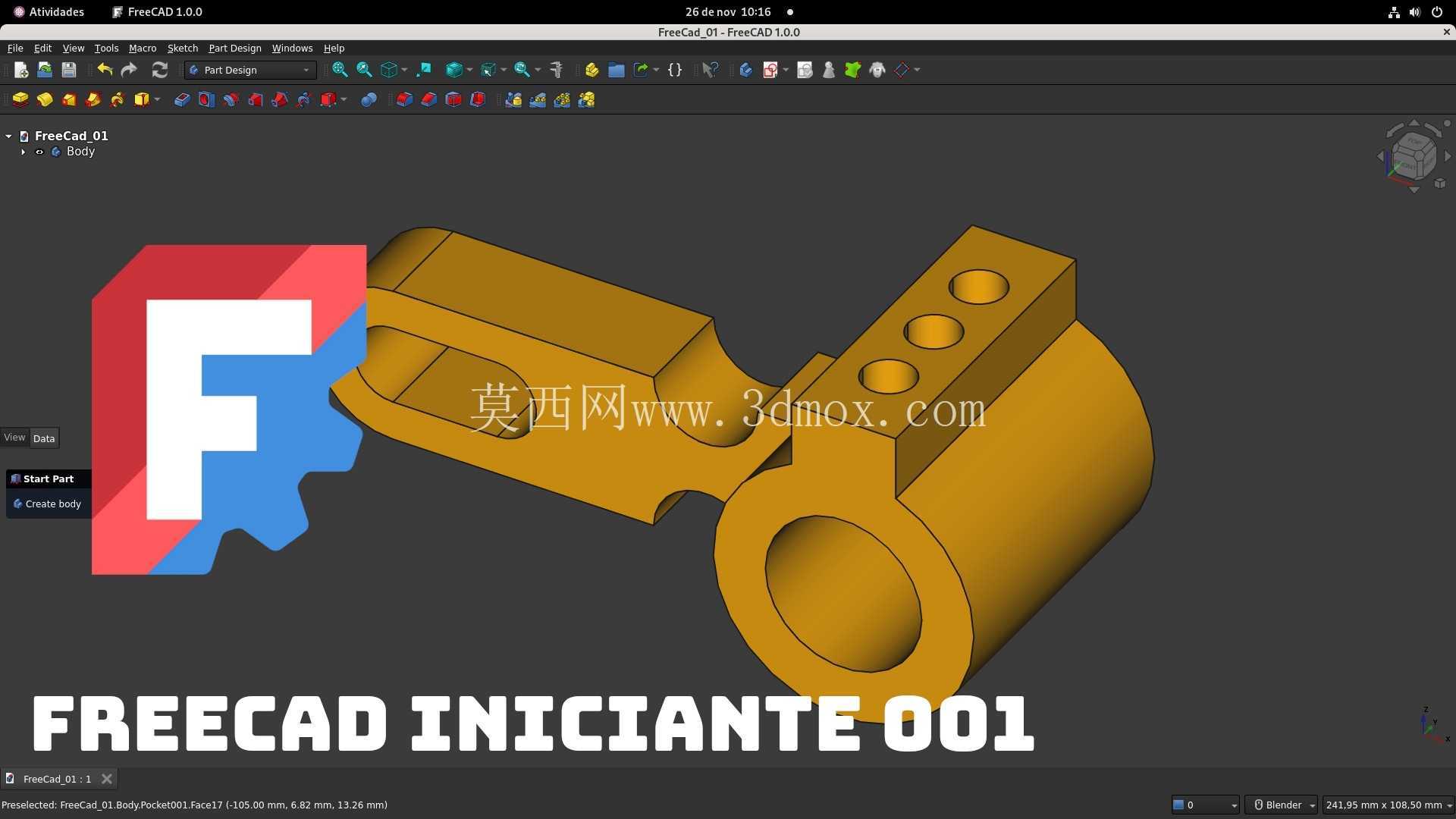

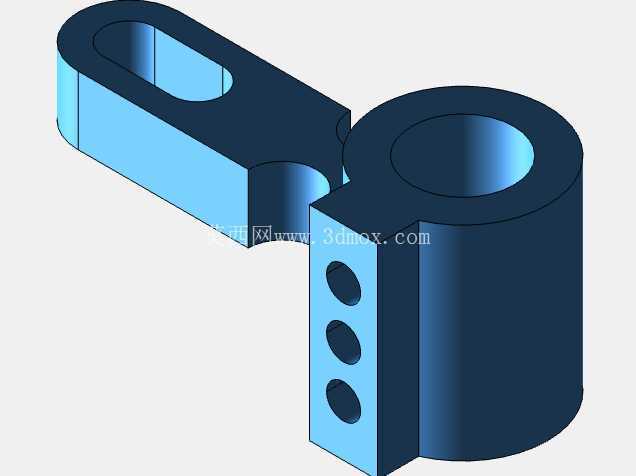

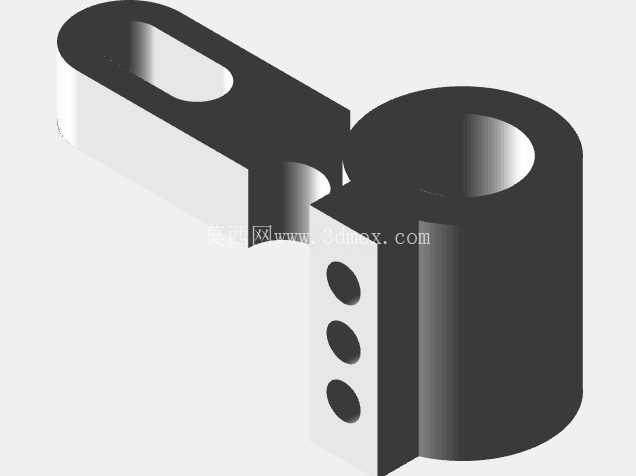

　　从结构设计逻辑来看，构件主体分为三个功能区段：一端为带通孔的圆柱套筒段，该段是核心铰接承载区，内孔用于穿装铰接销轴，套筒的壁厚经过载荷校核，能够满足常规工况下的径向受力需求，避免销轴转动过程中出现套筒变形、内壁磨损过快的问题；中间为过渡连接臂段，采用变截面的流线型过渡结构，没有多余的工艺凸台，既能够减少应力集中点，也能在保证结构强度的前提下降低整体构件重量，过渡臂的截面尺寸从套筒端向另一端逐步收窄，匹配载荷传递的应力分布规律，让应力流在构件内部平滑传递，不会出现局部应力突变导致的断裂风险；另一端为带三个安装孔的平面安装座，三个安装孔呈直线排布，用于通过螺栓将该支座固定在相邻的构件上，孔位的间距经过公差匹配设计，能够适配常规的螺栓安装间距要求，安装座的平面与套筒轴线保持严格的平行度公差，保证安装后铰接销轴的轴线与安装基准面平行，避免运动过程中出现卡滞、偏磨的问题。这类铰接式连接支座构件，常见于中小型轻工设备的连杆传动机构、自动化生产线的工位调节组件、小型输送设备的张紧连接部位，核心作用是实现两个运动部件之间的铰接传动，同时承担径向载荷与小范围的扭矩传递，在需要往复摆动、角度微调的机械结构中应用十分广泛。

　　在建模过程中，首先需要确定核心的装配基准：以套筒段的内孔轴线为第一基准，安装座的贴合平面为第二基准，两个基准之间的位置尺寸直接决定了构件的安装适配性，尺寸偏差过大会导致装配后相邻部件出现运动干涉。套筒段的外圆与内孔保持同轴度要求，外圆的倒角设计既能够去除加工毛刺，也能在装配时起到导向作用，方便相邻部件的套装。中间连接臂的曲面过渡需要保证曲率连续，避免出现折线棱角，否则在铸造或者3D打印成型过程中容易出现应力集中，同时也会增加后续机加工的去毛刺工作量。安装座上的三个孔位，需要保证孔轴线与安装平面垂直，否则螺栓安装时会出现偏斜，导致螺栓承受额外的弯曲应力，降低连接可靠性。

　　从安装边界来看，该构件的套筒段外径决定了铰接部位的最小安装空间，安装座的长宽尺寸决定了固定端的安装占地，设计时需要预留足够的螺栓操作空间，保证扳手能够顺利完成螺栓的拧紧作业，同时套筒两端需要预留销轴的安装与锁紧空间，避免销轴装配后与周边构件发生干涉。在实际工况中，这类构件通常会承受周期性的摆动载荷，因此在结构设计时需要重点关注过渡臂与套筒、安装座连接的根部位置，这些位置是应力集中的高发区，建模时需要在根部设置合理的圆角过渡，圆角半径不能过小，否则无法起到分散应力的作用，也不能过大，否则会与相邻装配部件产生干涉。另外，安装座的平面需要设置合理的平面度公差，保证安装后与被连接件能够紧密贴合，避免出现间隙导致连接松动。套筒的内孔需要根据销轴的配合等级设置对应的尺寸公差，如果是间隙配合，需要预留合理的间隙量保证销轴转动灵活，如果是过盈配合则需要控制过盈量在合理范围，避免压装时套筒出现开裂。这类构件的成型工艺适配性较广，既可以采用金属压铸工艺批量生产，也可以采用机加工方式小批量制作，还可以通过3D打印完成样件验证，因此建模时需要兼顾不同工艺的成型要求，比如压铸工艺需要设置合理的拔模斜度，机加工则需要考虑刀具的可达性，避免出现无法加工的死角。

　　在三维建模过程中，需要先绘制核心的基准草图，确定各个功能段的位置尺寸，然后通过拉伸、旋转等基础特征完成主体结构的搭建，再通过圆角、倒角等细节特征完善结构，最后对各个装配尺寸进行公差校验，确保模型能够直接用于后续的工程图导出、样件制作或者装配仿真。对于结构设计从业者来说，这类练习模型能够帮助熟悉铰接类连接件的设计逻辑，掌握载荷传递路径的分析方法，理解基准选择、公差设置对零件实际装配使用的影响，避免出现设计完成后无法装配、强度不足的问题。
