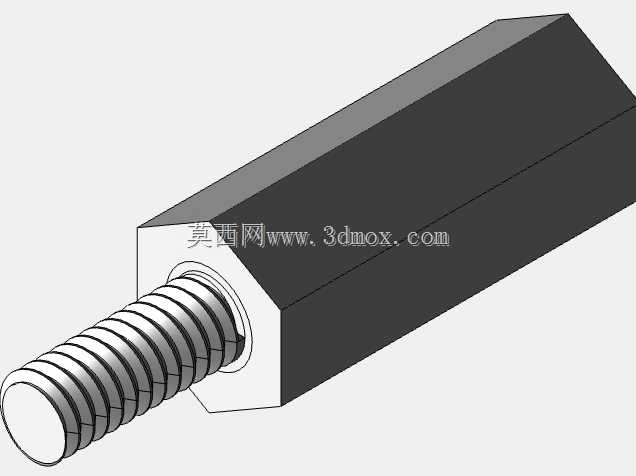

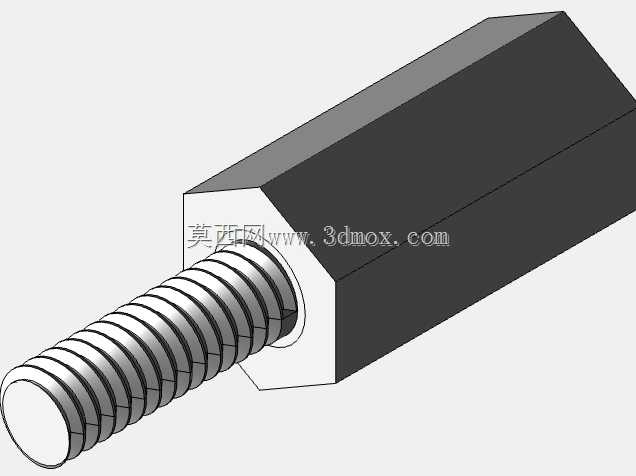

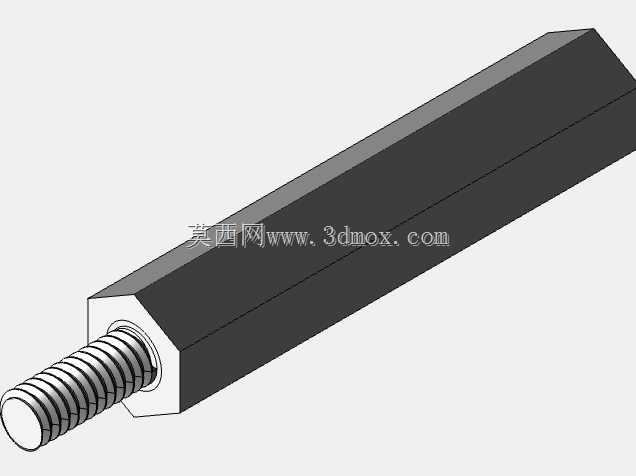

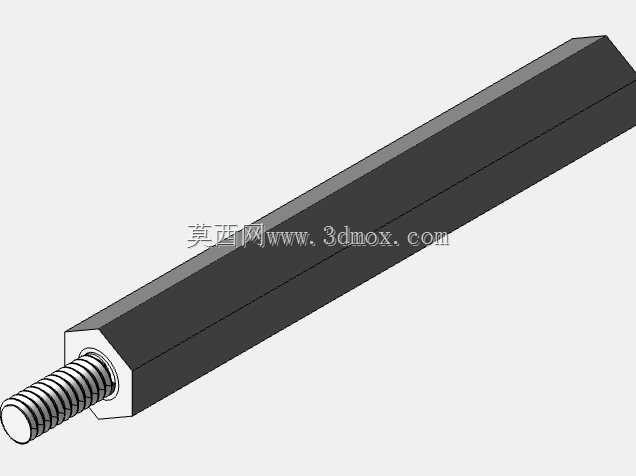

六角单头外螺纹铜接线隔离支撑柱

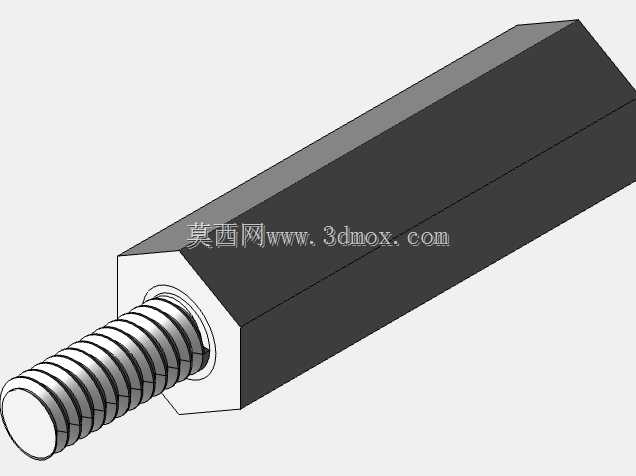

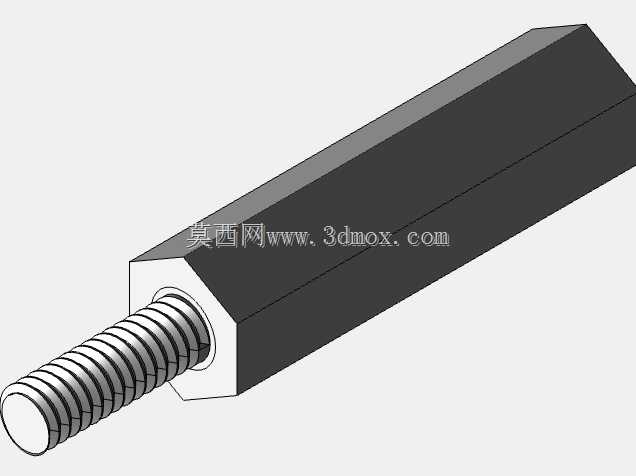

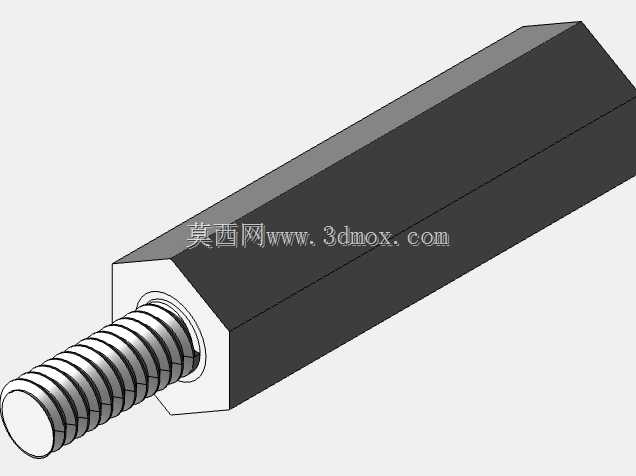

　　这类六角单头外螺纹铜质支撑件，在低压电控柜、PCB板卡安装、小型电源模块装配场景里的使用频率极高，日常做设备内部板件固定时，经常会碰到需要将电路板抬离安装基面一定高度的需求，既要保证板件背面焊点不与金属基面接触造成短路，又要给板件下方的走线、贴片元件留出足够的安全间隙，这时候这类支撑柱就是最直接的选型对象。从结构设计上看，主体采用六角棱柱外形，完全是为了适配现场装配的操作逻辑——不管是用开口扳手、活动扳手还是小型镊子，都能稳稳卡住六角面施加扭矩，不会像圆柱外形的支撑件那样装配时容易打滑，尤其是在空间狭小的电控仓内部，手指没法直接发力拧动的时候，六角结构的优势会非常明显，哪怕是用尖嘴钳夹住侧面，也能顺利完成拧紧操作，不会划伤柱体表面。

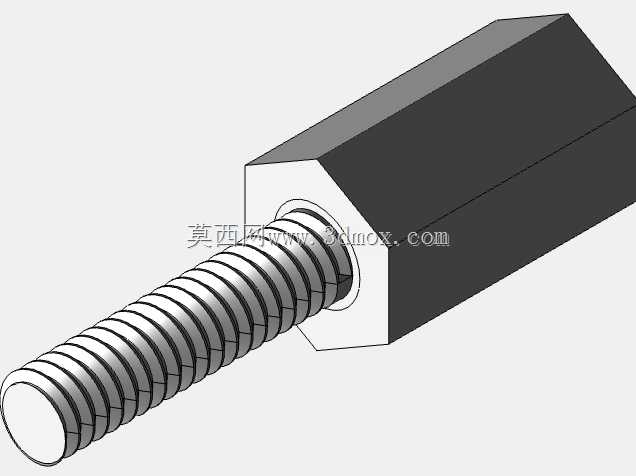

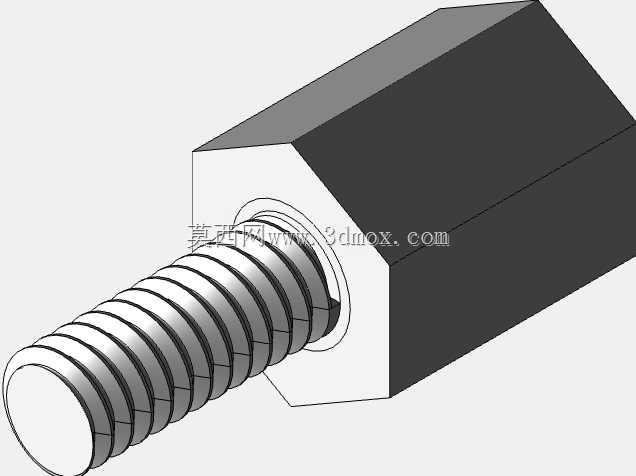

　　一端伸出的外螺纹段，是用来直接旋入安装基面的预制螺纹孔，不需要额外搭配螺母，就能完成柱体本身的固定，对应的另一端是内螺纹孔，用来穿过PCB板的安装孔后拧入螺丝，把板件牢牢压在支撑柱的端面上，整个装配链路不需要多余的紧固件，能大幅减少装配时的零件清点工作量，也能降低小零件掉落进设备缝隙造成短路的风险。做这类零件的三维建模时，首先要卡准的几个核心尺寸边界：首先是六角主体的对边宽度，这个尺寸直接决定了装配时扳手的适配规格，不能做的过大，否则相邻两个安装位的支撑柱会出现扳手空间干涉，也不能做的过小，否则拧紧时柱体本身的抗扭强度不够，容易出现六角棱边被拧圆的情况；其次是外螺纹段的有效旋合长度，要匹配安装基面的板材厚度，

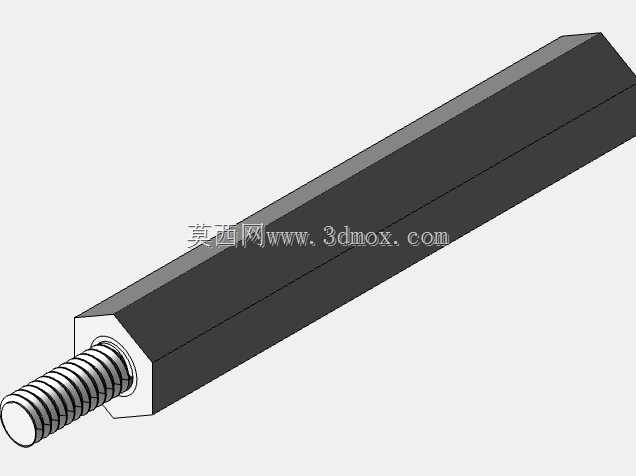

　　保证螺纹旋入后既不会因为长度不够导致啮合牙数不足、固定不稳，也不会因为螺纹过长穿透基面，碰到基面另一侧的线路或者元件；还有主体段的长度，这个尺寸直接决定了PCB板离基面的抬升高度，建模时要严格核对板件下方最高元件的高度，留出至少2mm的安全间隙，避免元件顶部和基面直接接触，同时也要控制总长度不能过高，否则板件安装后整体重心偏高，设备受振动时板件容易出现晃动，导致接插件接触不良。材质选用铜合金也是出于实际工况的考虑，铜本身的导电性能优异，在需要做接地连通的安装场景里，支撑柱本身就能充当板件和安装基面之间的接地导体，不需要额外跨接接地线，同时铜的质地偏韧，拧紧时不会像钢制零件那样容易脆裂，螺纹的抗咬死性能也更好，后期设备维护拆卸时，

　　不会出现螺纹锈死拧不动的情况。实际选型应用时，还要注意外螺纹的螺距和安装基面的预制螺纹孔匹配，不能出现螺距错配强行拧入的情况，否则会直接滑牙导致固定失效；支撑柱的端面平面度也有隐含要求，和PCB板接触的端面如果有倾斜，拧紧螺丝后会给PCB板施加额外的内应力，长期受温度循环影响，板件容易出现铜箔断裂、焊点开裂的问题，所以建模时端面和柱体轴线的垂直度公差要控制在合理范围内，不能出现明显的偏斜。很多刚入行的结构设计人员容易忽略这类小零件的安装边界，往往只看螺纹规格对不对，不核对六角对边的扳手空间，等到实际装配时才发现扳手伸不进去，只能用手拧到半紧，设备运输过程中受振动就会松动，导致板件移位引发故障；还有的会忽略支撑柱的总长度，选的过长导致板件顶到设备外壳，过短导致板件下方元件被压坏，这些都是实际项目里经常碰到的问题，所以在做三维建模时，就要把这些装配场景的约束都考虑进去，把每个尺寸的设计依据落到实际装配需求上，而不是只画个外形凑数。这类支撑柱除了用在PCB板固定上，在小型变压器、交流稳压器的内部绕组固定、接线端子排隔离场景里也经常用到，因为铜材质不导磁，不会对周边的电磁元件造成额外的磁干扰，刚好适配这类电源类产品的内部装配需求，不会因为采用钢制支撑件导致局部涡流发热，影响设备的长期运行稳定性。
