PCB垂直安装M7螺纹扁平轴电位器结构

在工业控制板卡、消费电子控制模块、小型机电设备的信号调节回路里，这类垂直PCB安装的电位器是十分常见的人机交互与参数校准元件，日常接触到的工控面板参数微调、音频设备音量调节、小型机电设备的转速/角度阈值校准场景里，都能见到这类元件的身影。不同于引线式或者卧式安装的电位器，垂直安装的结构能最大程度节省PCB板面的横向占用空间，让调节轴直接从设备面板伸出，省去额外的传动连接结构，降低装配环节的复杂度。

从结构设计逻辑来看，这款电位器采用M7规格的安装螺纹，配套对应的锁紧螺母就能直接固定在设备面板或者PCB安装支架上，螺纹段的长度经过匹配设计，既能够适配常规厚度的设备面板，也能预留足够的螺母锁紧余量，避免安装后出现松动歪斜的问题。执行器采用扁平轴结构，区别于常见的圆形D型轴或者花键轴，扁平轴的结构在配套旋钮的时候能提供更可靠的周向防转效果，旋钮装配后不会因为长期旋转调节出现打滑空转的问题，同时扁平轴的加工工艺更简单，配套旋钮的模具成本也更低，适合大批量量产的应用场景。

尺寸边界上，这款电位器的扁平执行器高度为15毫米，算上尾部引脚与本体结构的总高度为21.8毫米，在PCB布局的时候，需要在板面预留对应方形本体的安装空间，引脚采用直插式弯脚设计，三个引脚分别对应电位器的两个固定端与滑动抽头，引脚间距符合常规直插元件的排布规范，能够适配通用的波峰焊生产工艺，不需要额外定制特殊的焊接治具。本体的方形基座采用耐高温的工程塑料材质，能够承受波峰焊过程中的高温冲击，不会出现壳体变形或者内部碳膜片移位的问题，基座两侧的定位卡扣能够在插件的时候卡在PCB对应的定位孔里，过炉焊接前不需要额外点胶固定，提升产线装配效率。

内部结构上，这类电位器的核心是碳膜电阻片与弹性滑动触点，旋转轴带动触点在碳膜片上滑动，从而实现输出电阻值的连续变化，垂直安装的结构让旋转轴的受力方向与PCB板面垂直，调节旋钮的时候施加的轴向力会直接传递到安装螺纹与PCB板上，不会对引脚产生额外的弯折应力，长期使用过程中不容易出现引脚脱焊或者本体松动的问题。在选型适配的时候，需要注意安装孔的开孔尺寸要匹配M7螺纹的直径，面板与PCB之间的安装间距要和本体的安装段长度匹配，避免出现轴伸长度不足或者螺纹锁紧不到位的情况。

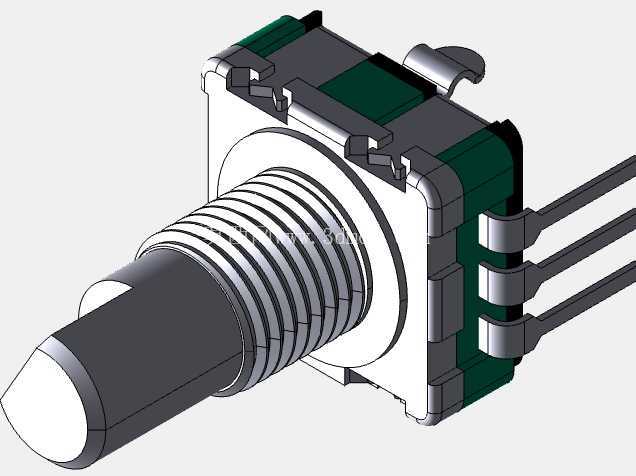

这类电位器的旋转阻尼手感经过调校，既不会因为阻尼过松导致参数容易被误碰改变，也不会因为阻尼过大导致调节的时候需要施加过大的力，损坏内部的碳膜结构。尾部的引脚长度经过裁切，过炉焊接后不需要额外剪脚，减少生产工序。在三维建模过程中，需要准确还原螺纹段的牙距、扁平轴的扁位尺寸、引脚的弯折角度与间距，还有本体方形基座的倒角与卡扣结构，这样导出的工程图才能直接用于PCB封装设计与面板开孔设计，避免结构干涉的问题。很多结构工程师在做面板类设备设计的时候，经常会忽略电位器轴伸长度与面板厚度的匹配，导致旋钮装上去之后要么陷在面板里，要么突出过多影响外观，这款模型准确还原了各段的尺寸比例，能直接用于装配干涉检查，提前发现布局上的问题。
