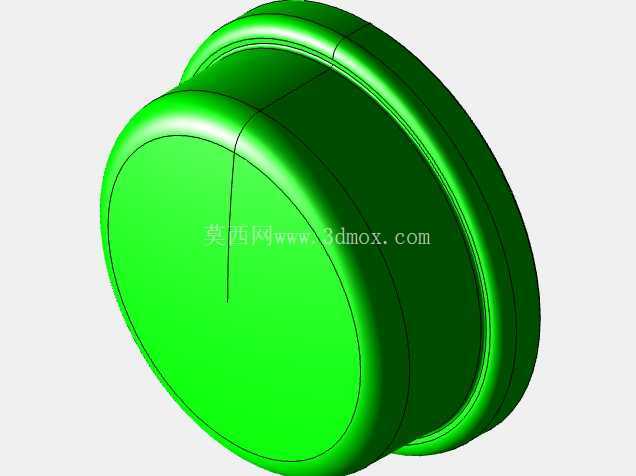

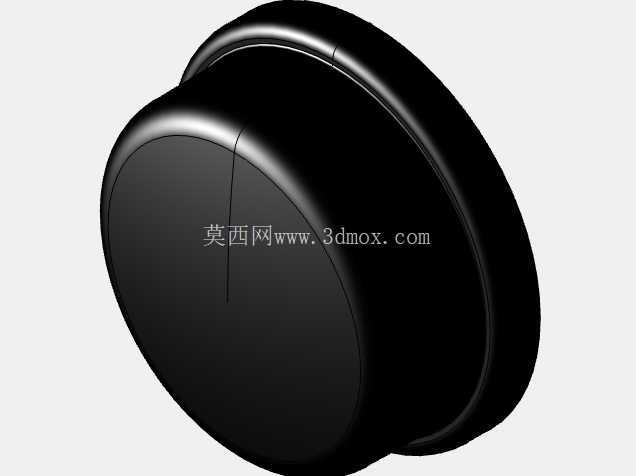

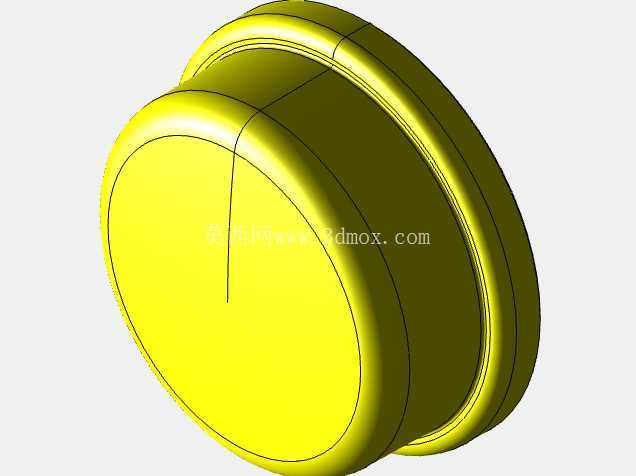

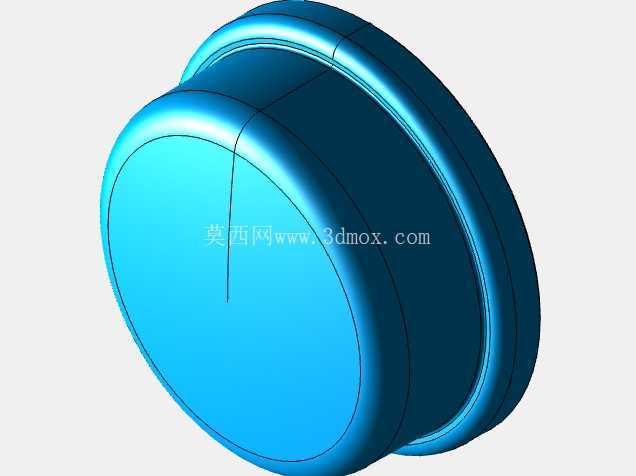

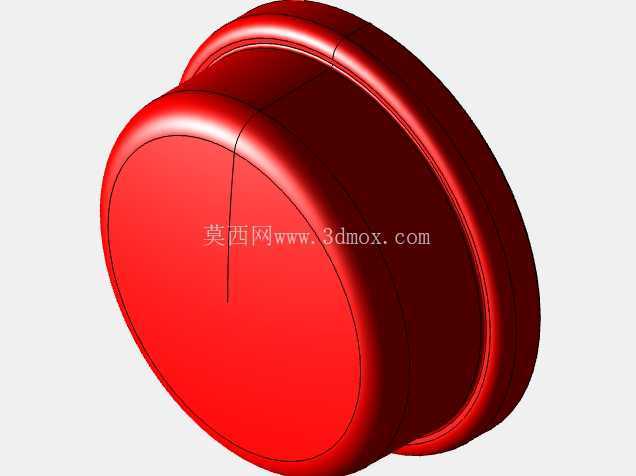

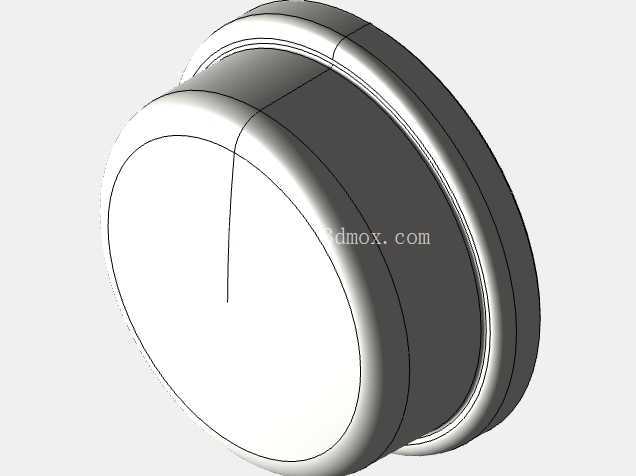

B3F触觉开关配套大圆帽按键结构

在消费电子、小型工控终端、手持检测设备的人机交互面板设计中，轻触按键的操作手感直接决定了终端用户的交互体验，很多时候工程师在选型通用触觉开关后，会配套设计适配的按键帽来优化按压触感、扩大按压接触面积，同时兼顾面板的外观一致性。这款适配B3F系列触觉开关的大圆帽结构，就是针对小尺寸轻触开关的操作痛点做的定向结构设计。

从实际使用场景来看，B3F系列触觉开关本身的按压触发面直径很小，裸开关直接外露在面板上的话，用户指尖按压时很容易出现按偏、触发力度不均的问题，尤其是戴薄手套操作的工业场景下，小触发面的误触、触发失败概率会明显升高。这款大圆帽通过覆盖在开关触发端，将有效按压接触面积扩大了数倍，指尖接触的弧面做了贴合指腹的圆润过渡，按压时的力传导更均匀，不会出现边缘按压卡滞的问题。

尺寸设计上，这款按键帽整体外径13毫米，装配后突出面板的高度为5.5毫米，和开关配合的插接柱深度适配B3F开关的触发端伸出长度，装配后不会出现按压行程虚位，也不会因为插接过深导致开关长期处于受压触发状态。边缘做了13毫米的过渡圆角？不对，是帽体边缘做了圆滑的收边处理，和面板安装孔的配合间隙控制在0.2毫米以内，既保证按键按压时不会出现径向晃动，也不会因为间隙过小出现卡键问题。

结构设计思路上，这款按键帽采用了等壁厚的圆弧曲面设计，整体壁厚均匀，不管是采用注塑加工还是3D打印打样，都不会出现壁厚不均导致的缩痕、变形问题。和开关配合的内部定位槽做了微小的倒扣结构，装配时直接按压扣合在开关触发端即可，不需要额外粘接或者超声焊接，装配效率很高，后期维护更换也可以直接撬取更换，不会损伤下方的开关本体。

从安装边界来看，这款按键帽适配的面板开孔直径为12.5毫米，开孔边缘到周边其他元器件的安全距离只需要预留1毫米即可，不会占用过多的PCB板布局空间，对于密集排布按键的手持设备、小型控制面板来说，这个尺寸可以在保证操作间距的前提下，尽可能压缩面板占用面积。帽体的外表面做了细微的哑光质感处理，不会留存指纹，长期使用也不会因为手指摩擦出现亮面划痕，保持外观一致性。

实际选型适配的时候，需要注意这款按键帽的按压行程和B3F系列开关的固有行程完全匹配，按压到底的触发反馈清晰，不会出现过压损坏开关的问题，帽体内部的限位台阶在按压到触发位置后就会抵住开关周边的基座，避免过度按压导致开关弹片失效。在一些需要做按键背光的设计场景下，这款按键帽的半透明材质版本（当前模型为实体结构，可根据需求调整壁厚做透光设计）可以均匀导光，不需要额外加导光柱，简化面板的结构堆叠。

很多刚入行的结构工程师在设计按键帽的时候，容易忽略帽体和开关的同轴度问题，导致按压时出现侧向力，长期使用会加速开关弹片的磨损，这款按键帽的内部定位槽和外圆的同轴度公差控制在0.05毫米以内，装配后按压的力始终垂直于开关触发面，能有效延长触觉开关的使用寿命。同时帽体的边缘做了0.3毫米的倒角，即使面板开孔有微小的位置偏差，按键帽也能顺利装入，不会出现装配干涉。

在不同的应用场景下，这款按键帽可以通过更改外表面的颜色、丝印标识来区分不同的功能按键，不需要修改整体结构尺寸，通用化程度很高。比如在小型检测仪器的面板上，电源键、功能键、确认键都可以用同一款按键帽，只需要区分颜色和标识，就能减少物料种类，降低采购和仓储成本。对于做小批量设备试制的工程师来说，这个结构的三维模型可以直接导出用于3D打印打样，快速验证按键手感和装配效果，不需要从零开始绘制结构，节省前期的设计验证时间。
