L型带加强筋铰接安装支座结构设计

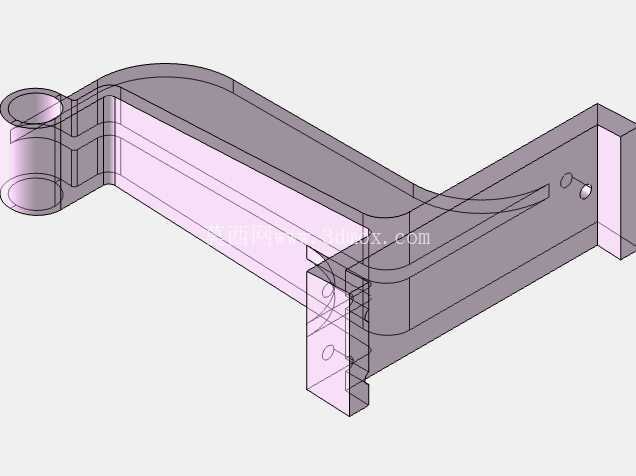

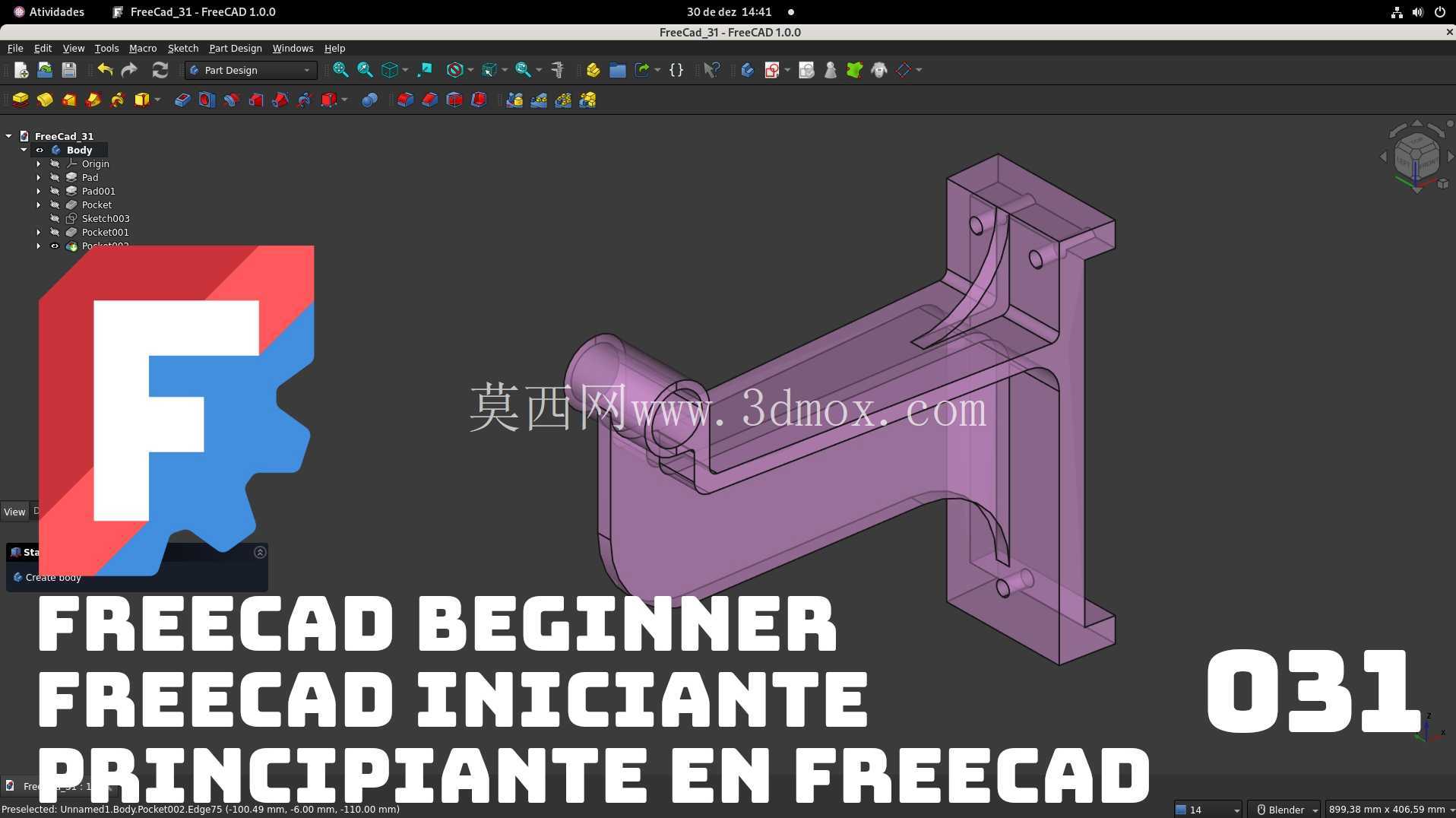

　　该铰接支座属于设备连接类支撑构件，主要应用在中小型自动化生产线的侧边辅助工位、轻型物料输送线的侧挂导向组件安装、小型工装夹具的角度调节连接部位，也可作为桌面级加工设备的外置附件挂载支撑件使用，适配需要小范围角度转动、同时承受垂直方向静载荷与小幅交变载荷的连接场景。从结构功能来看，构件主体采用L型折弯式承力结构，竖直段设置两处沉头安装孔，用于将整个支座固定在设备机架的立面安装基准面上，沉孔设计可保证安装螺栓头部完全埋入构件表面，不会突出干涉后续挂载的附件运动轨迹；水平段末端集成一体化的筒状铰接耳座，耳座内孔为光孔设计，可适配圆柱销、铰接螺栓等标准连接件，实现挂载附件的绕轴转动，铰接耳与竖直立板之间设置三角形加强筋，筋板从立板中部延伸至铰接耳筒的根部，完全覆盖承力应力集中区域，避免长期受载后立板与耳座连接处出现开裂变形。

　　设计过程中优先考虑了安装边界的适配性，竖直安装面的两个孔位间距按照通用工业铝型材的中心孔距标准设置，可直接适配40系列、50系列工业铝型材的立面安装，不需要额外加工转接板；铰接耳筒的内孔直径匹配常用的M8、M10铰接螺栓规格，筒身长度控制在合理范围，既保证铰接配合面有足够的接触长度避免销子受力弯曲，又不会过度突出占用设备侧面的操作空间。整个构件的壁厚采用等强度设计思路，主体立板与水平承力板的壁厚保持一致，加强筋的厚度略小于主体壁厚，既保证注塑或压铸成型时材料填充流畅，避免出现缩孔、缺料等成型缺陷，又能在满足承力要求的前提下尽可能减少材料用量，降低构件自重。

　　从实际使用场景的受力特性来看，该支座承受的载荷主要来自铰接端挂载的附件自重，以及附件动作时产生的小幅径向冲击力，加强筋的走向完全顺着主应力的传递路径，将铰接端的载荷均匀分散到整个竖直安装面上，避免局部应力集中导致的安装孔位变形、构件断裂等失效问题。安装时需要注意，竖直面的两个沉头孔需配合对应规格的内六角螺栓安装，螺栓拧紧力矩控制在对应材质螺栓的推荐力矩范围内，避免过紧导致沉孔周边出现应力开裂；铰接孔内可根据使用场景添加尼龙衬套或者铜套，减少铰接转动时的磨损，延长构件的使用寿命，若用于有腐蚀介质的工况，可选择对应防腐材质的成品件，或者在构件表面做阳极氧化、喷塑等防腐处理。

　　构件的所有棱边均做了圆角过渡处理，没有尖锐的直角边，既避免安装调试过程中划伤操作人员，也能减少成型过程中的应力集中问题，提升构件的抗疲劳性能。水平承力段的上表面设置为平面，可作为小型附件的临时支撑面使用，在不需要铰接转动的场景下，也可直接在该平面上安装固定小型检测元件、导向件等附件，拓展构件的使用场景。
