HRS1KH-S-DC12V信号继电器三维结构设计

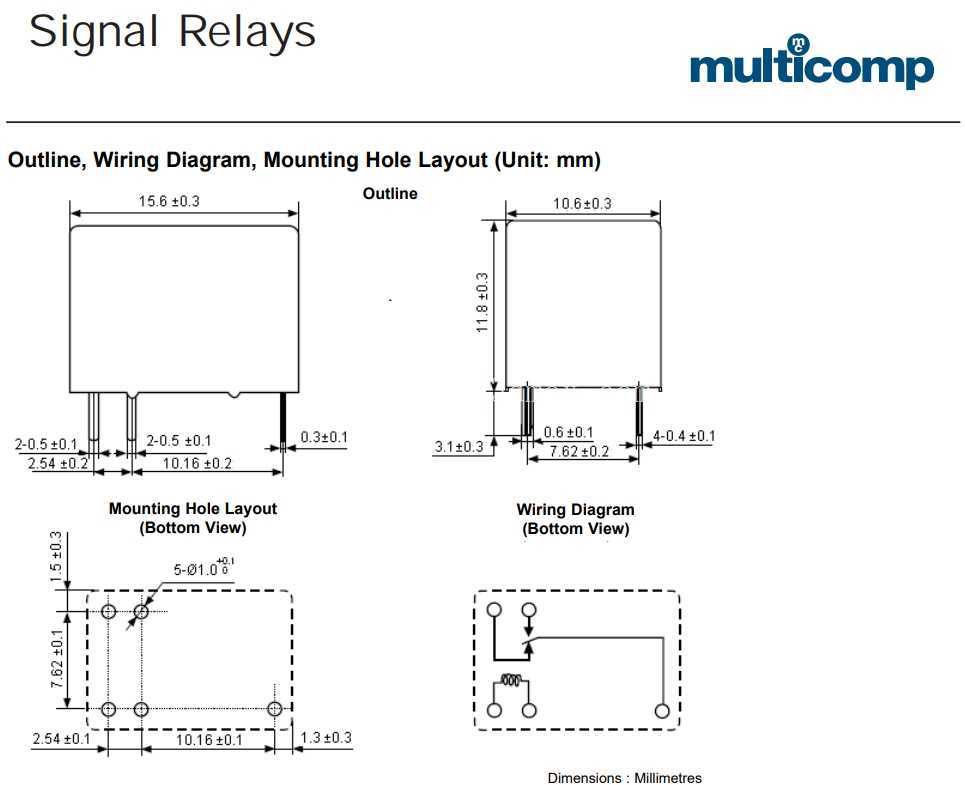

　　在工业控制、消费电子、汽车电子等诸多领域，信号继电器都是小功率信号切换、回路通断控制场景里的核心基础元件，这款HRS1KH-S-DC12V信号继电器的三维结构设计，完全围绕实际装机的全流程需求展开，从选型适配到安装维护的各个工程环节都做了对应的结构考量。做这类小型信号继电器的结构设计，首先要锚定的是实际应用场景的边界：这类器件常被用在PLC输入输出端口的信号隔离、小型自动化设备的逻辑回路切换、家电控制板的低压信号通断、车载电子的小功率负载控制场景里，很多时候安装空间都被压缩到极致，比如手持检测设备、分布式IO模块、小型智能家居控制盒内部，留给继电器的安装位往往只有十几毫米见方，所以尺寸控制是设计时的第一优先级。这款继电器的外形尺寸控制在15.6×10.6×11.8mm，属于典型的超小型封装，在做三维建模的时候，每一个安装引脚的位置公差、壳体的拔模角度、顶部标识区的平面度都做了精准还原，引脚采用直插式设计，引脚间距严格对应通用PCB板的孔位标准，不需要额外做转接板就能直接适配常规的2.54mm间距焊盘，不管是手工焊接还是波峰焊工艺都能适配，不会出现引脚错位、插装不到位的问题。从功能特性来看，这款继电器是SPDT单刀双掷结构，支持1A/3A的12VDC负载切换，线圈驱动电压为12V直流，在设计结构的时候，特意强化了线圈与触点之间的绝缘隔离结构，浪涌耐受能力做了针对性提升，避免线圈侧的电压波动串到触点回路影响信号稳定性，这一点在工业现场的电磁兼容场景里尤为重要——很多工厂现场的变频器、伺服设备会产生大量电磁干扰，如果继电器的线圈触点隔离不足，很容易出现误触发、信号串扰的问题，直接导致设备逻辑出错。

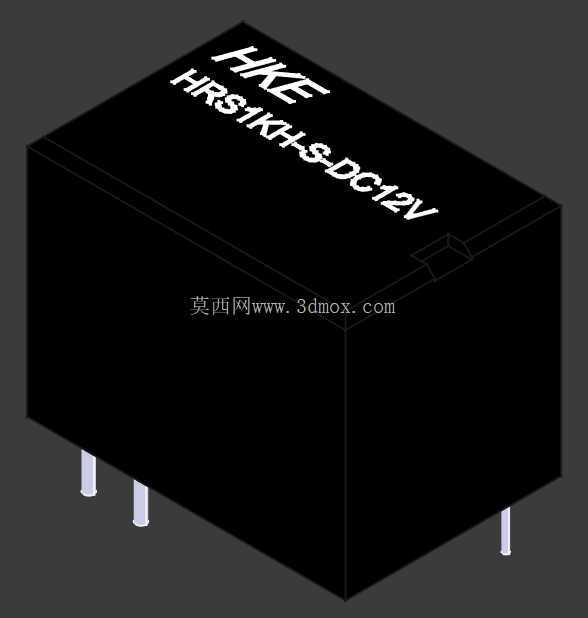

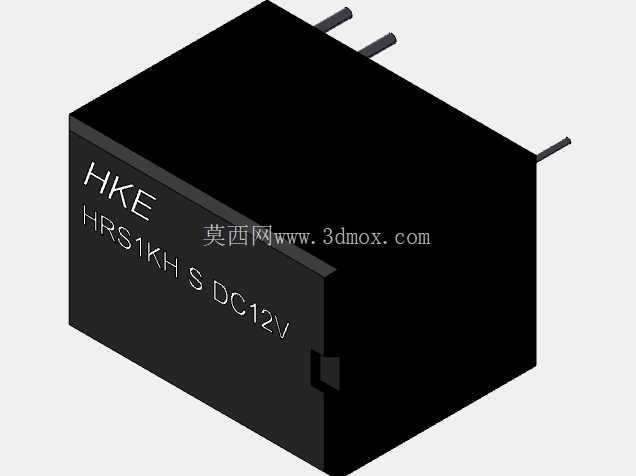

　　在建模过程中，壳体的卡扣结构、内部磁路的避让空间、引脚与塑封体的结合位置都做了1:1的还原，没有做简化处理，因为很多结构工程师在做整机布局的时候，需要考虑继电器周边的安全间隙，比如继电器顶部和外壳的距离、引脚周边和其他贴片元件的爬电距离，如果模型做了简化，很容易导致实际打样的时候出现元件干涉、绝缘距离不足的问题。比如在做小型IO模块的布局时，经常会把继电器和贴片电阻、电容挨着布置，这时候继电器壳体的实际轮廓、引脚伸出PCB板的高度、甚至壳体表面的丝印凸起都会影响周边元件的布置，精准的三维模型能帮工程师在设计阶段就规避这些干涉问题，减少打样返工的次数。另外，这款继电器的塑封外壳采用阻燃材质的结构设计，壳体的壁厚均匀，既保证了足够的结构强度，不会在插装、焊接过程中出现壳体开裂的问题，也尽可能压缩了不必要的冗余空间，把整体体积控制到最小。在做安装边界设计的时候，除了引脚的焊盘尺寸，还考虑了继电器插装后底部和PCB板之间的间隙，预留了足够的焊锡流动空间，避免焊接时出现虚焊、连锡的问题，同时也给PCB表面的三防漆涂覆预留了操作空间，不会因为继电器贴板太近导致三防漆无法覆盖焊盘周边，影响产品的防潮、防盐雾性能。

　　很多工程师在选型的时候容易忽略继电器的高度方向尺寸，比如在薄型控制盒、壁挂式采集模块的设计里，内部的垂直空间非常紧张，11.8mm的总高度能适配大部分薄型壳体的安装需求，不需要为了继电器额外加高壳体，能有效控制整机的体积和成本。还有一个容易被忽略的设计细节是继电器顶部的标识区域，模型里还原了顶面的字符标识位置，在做整机丝印设计的时候，可以避开这个区域，不会出现整机壳体的丝印和继电器本身的标识重叠的问题，方便后期生产、维护过程中的元件识别，不用翻查BOM就能快速确认继电器的型号规格，提升生产调试和售后维修的效率。

　　在磁路部分的结构设计上，模型还原了内部衔铁、线圈骨架的装配关系，虽然是外观加装配结构的模型，但关键的动作空间都做了预留，工程师如果需要做继电器的动作仿真、或者评估周边磁场对继电器的影响，也能基于这个模型做进一步的分析，不需要重新测绘结构。对于做参数化设计的工程师来说，这个模型的所有尺寸都是可编辑的，能根据实际选型的同系列不同规格继电器快速调整参数，比如换成5V线圈、24V线圈的同封装型号，只需要修改对应的线圈参数标识，不需要重新建模，能大幅提升设计效率。在实际设备调试过程中，这类小型继电器的更换频率相对较高，精准的模型能帮助设计人员在PCB布局的时候预留足够的操作空间，比如继电器周边不要布置太高的元件，方便后期用烙铁更换继电器的时候不会碰到周边元件，降低维修难度。
