固态继电器安装基座压铸结构设计

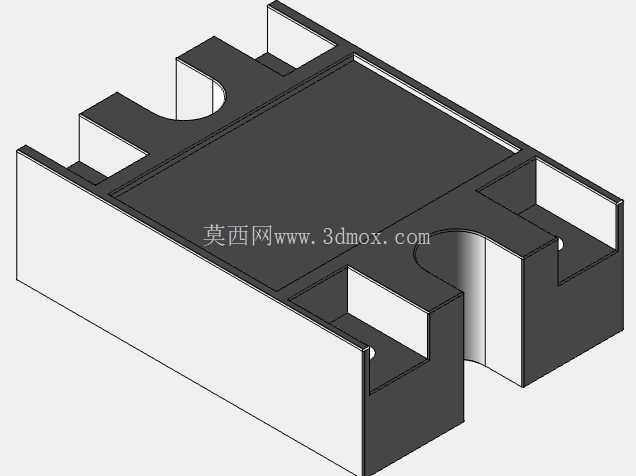

　　这款固态继电器的安装基座采用压铸工艺成型，是固态继电器实现可靠安装、散热与电气防护的核心承载结构，在工业自动化控制、电力电子配电、智能装备电控系统中应用广泛，但凡需要无触点通断控制、频繁切换负载的电控场景，都离不开这类结构件的支撑。从实际使用场景来看，这类基座需要同时满足三个核心工程需求：首先是安装适配性，结构两侧预留的带圆弧缺口的安装耳，是为了适配标准导轨安装与螺丝固定两种主流安装方式，圆弧缺口的尺寸公差控制在±0.1mm范围内，既可以卡入35mm标准DIN导轨实现快速插拔安装，也能通过M4螺丝穿过缺口完成螺钉固定式安装，安装孔位的中心距严格匹配行业通用固态继电器的安装尺寸，避免出现安装干涉、孔位错位的问题，不管是嵌入电控柜内部导轨排布，还是直接固定在设备金属安装板上，都能保证安装贴合度，不会出现翘边、松动的情况。

　　其次是散热承载能力，基座的主体平面是固态继电器功率元件的贴合面，平面度控制在0.05mm以内，表面粗糙度达到Ra1.6，保证功率元件与基座之间的接触热阻足够小，能够将元件工作时产生的热量快速传导到整个基座表面，再通过基座外露的大面积平面向周围空气散出，避免功率元件因为积热出现性能衰减、烧毁的问题；基座侧壁的高度设计经过热仿真验证，既预留了足够的内部空间容纳PCB板与电子元件，也不会因为侧壁过高阻碍空气对流散热，同时侧壁的厚度均匀控制在2.5mm，避免压铸成型时出现缩孔、冷隔等缺陷，保证结构强度与热传导效率的平衡。

　　从设计思路来看，整个结构采用一体化压铸成型，没有额外的拼接结构，减少了装配工序与连接松动的风险，边角位置全部采用R1-R2的圆角过渡，一方面是为了优化压铸时的金属液流动路径，减少填充死角，降低成型不良率，另一方面也避免安装维护时尖锐边角划伤操作人员，同时圆角结构能够分散应力集中点，提升基座在受到振动、冲击时的结构强度，适配工业现场复杂的振动工况。结构内部的空腔尺寸严格匹配内部元件的排布边界，空腔侧壁的定位凸台高度为1.2mm，刚好可以卡住PCB板的边缘，实现PCB板的免螺丝定位，减少装配时的定位工序，同时凸台的位置避开了元件的引脚焊接区域，不会出现装配顶件的问题。

　　基座两端的缺口结构除了安装功能之外，还兼顾了走线空间预留，缺口的圆弧半径刚好可以容纳外径6mm的线缆穿过，方便主回路与控制回路的线缆走线，避免线缆被基座边角压破绝缘层造成短路风险。在实际选型应用中，这类基座的尺寸边界需要严格匹配电控柜的内部安装空间，整体长宽高尺寸控制在通用单相固态继电器的标准尺寸范围内，不会占用过多的柜内空间，同时安装耳的突出长度经过优化，在保证安装强度的前提下尽可能缩小整体宽度，提升电控柜内的元件排布密度。结构表面不需要额外做喷涂处理，压铸成型后的自然金属表面就具备足够的抗氧化能力与散热性能，同时金属材质的基座还能起到一定的电磁屏蔽作用，减少外界电磁干扰对内部控制电路的影响，提升继电器工作的稳定性。在建模过程中，需要重点关注安装孔位的位置度公差、贴合面的平面度要求、壁厚的均匀性控制，拔模斜度统一设置为1.5°，既方便压铸脱模，也不会影响内部元件的装配空间，所有的加强筋位置都设置在受力集中的安装耳根部与空腔转角处，筋的厚度控制在1.5mm，避免壁厚不均导致的成型缺陷，同时提升安装耳的抗弯折强度，避免安装时螺丝锁紧力过大导致安装耳断裂。
