Samwha-Dsp EOCR电子过载电流继电器

在低压配电与电机控制回路的设计选型中，过载保护类元件的选型直接决定了整套拖动系统的运行可靠性，这款电子式过载电流继电器，正是针对常规热继电器存在的整定精度不足、无法适配不平衡负载保护需求的痛点开发的保护类器件。从实际应用场景来看，这类继电器广泛部署在工厂低压柜的电机出线回路、输送线拖动控制箱、风机水泵类负载的就地控制单元中，和传统依靠双金属片受热形变触发动作的热继电器不同，它通过内置的电流采样回路实时采集主回路的三相电流值，不会出现因环境温度变化、金属片疲劳形变导致的保护阈值漂移问题，在长期连续运行的工业场景下，保护动作的一致性远高于传统机械式热继。

从功能特性上看，这款继电器除了基础的过载反时限保护功能外，还集成了缺相检测、三相电流不平衡判断功能，当主回路出现熔断器熔断、接触器主触点接触不良导致的单相运行工况时，不需要等待电流攀升到过载阈值，就能在极短时间内输出动作信号，切断接触器线圈回路，避免电机绕组因缺相运行过热烧毁。同时它支持用户自行整定电流动作阈值与动作延时，在拖动大惯量负载比如球磨机、重型输送机的场景下，可以适当延长启动阶段的保护延时，躲过电机启动时的数倍额定电流冲击，避免正常启动过程中误跳闸，而在轻载运行的风机类负载场景下，又可以把保护阈值整定得更贴近额定工作电流，提升保护灵敏度。

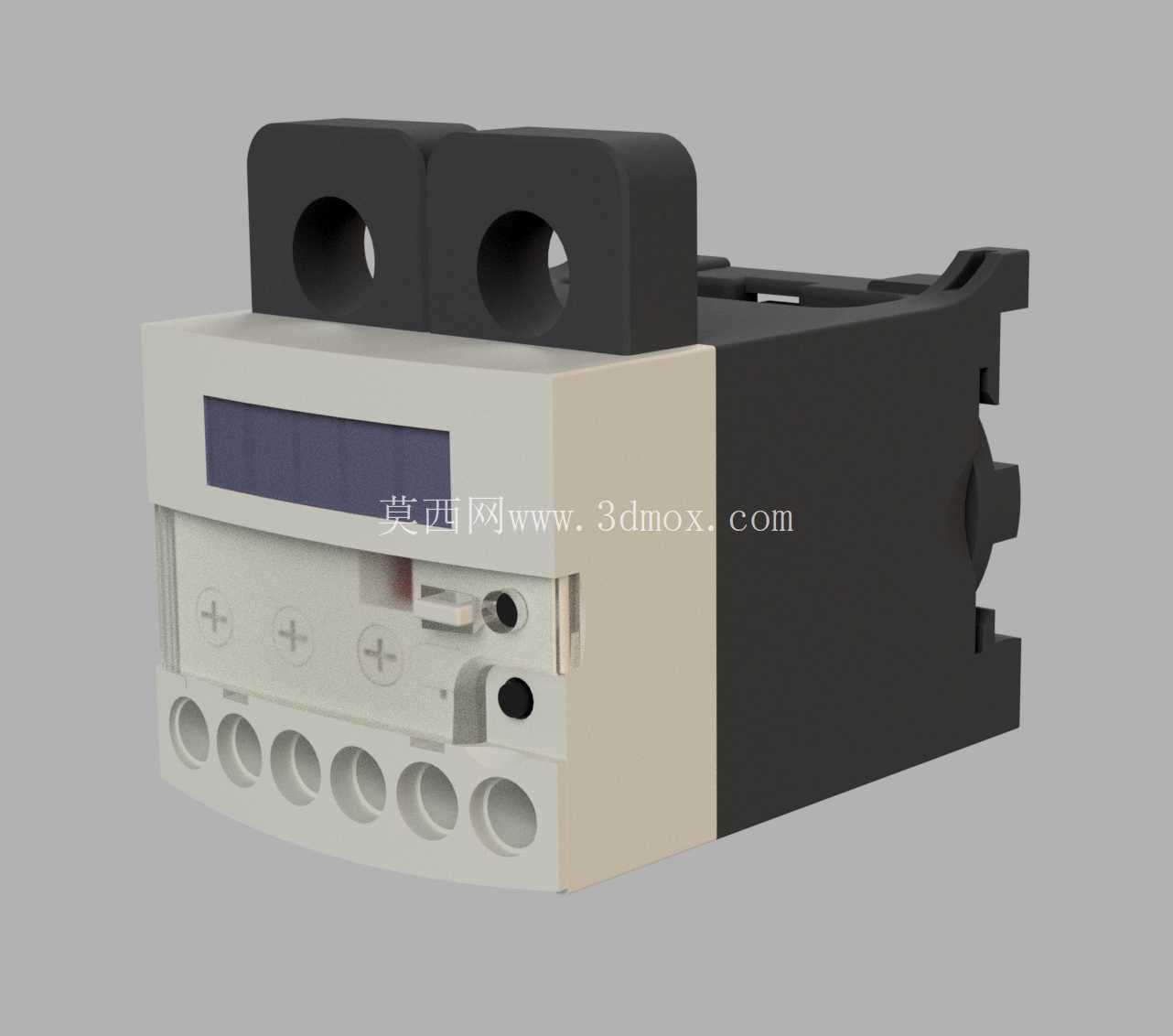

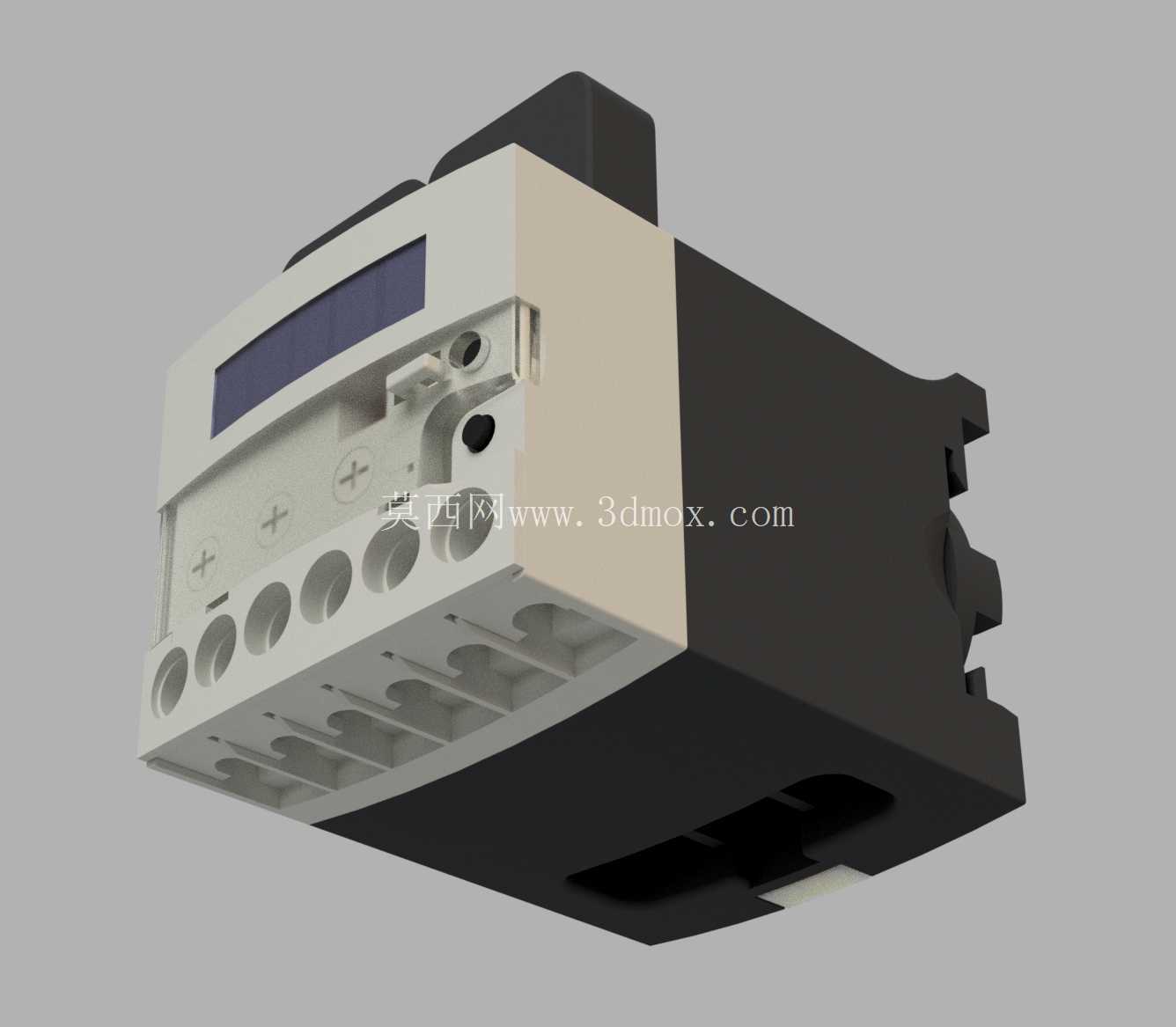

从结构设计思路来看，这款继电器采用了导轨式安装的标准模数化外形，整体外壳采用阻燃工程塑料注塑成型，正面预留了数显窗口与操作按键，调试人员不需要额外外接测量仪表，就能直接在面板上读取当前三相电流值、查看历史故障记录，整定参数时直接通过面板按键操作即可，不需要像传统热继那样通过旋钮反复校准。主回路接线端采用了大扭矩的螺钉压接结构，适配6平方及以下规格的铜芯导线，压接位置设计了防松脱的压线板，即使在设备长期振动的工况下，也不会出现接线松动导致的接触发热问题。输出触点采用了无源干接点设计，可以直接适配不同电压等级的接触器线圈回路，不需要额外加装中间继电器转换信号，简化了控制回路的接线复杂度。

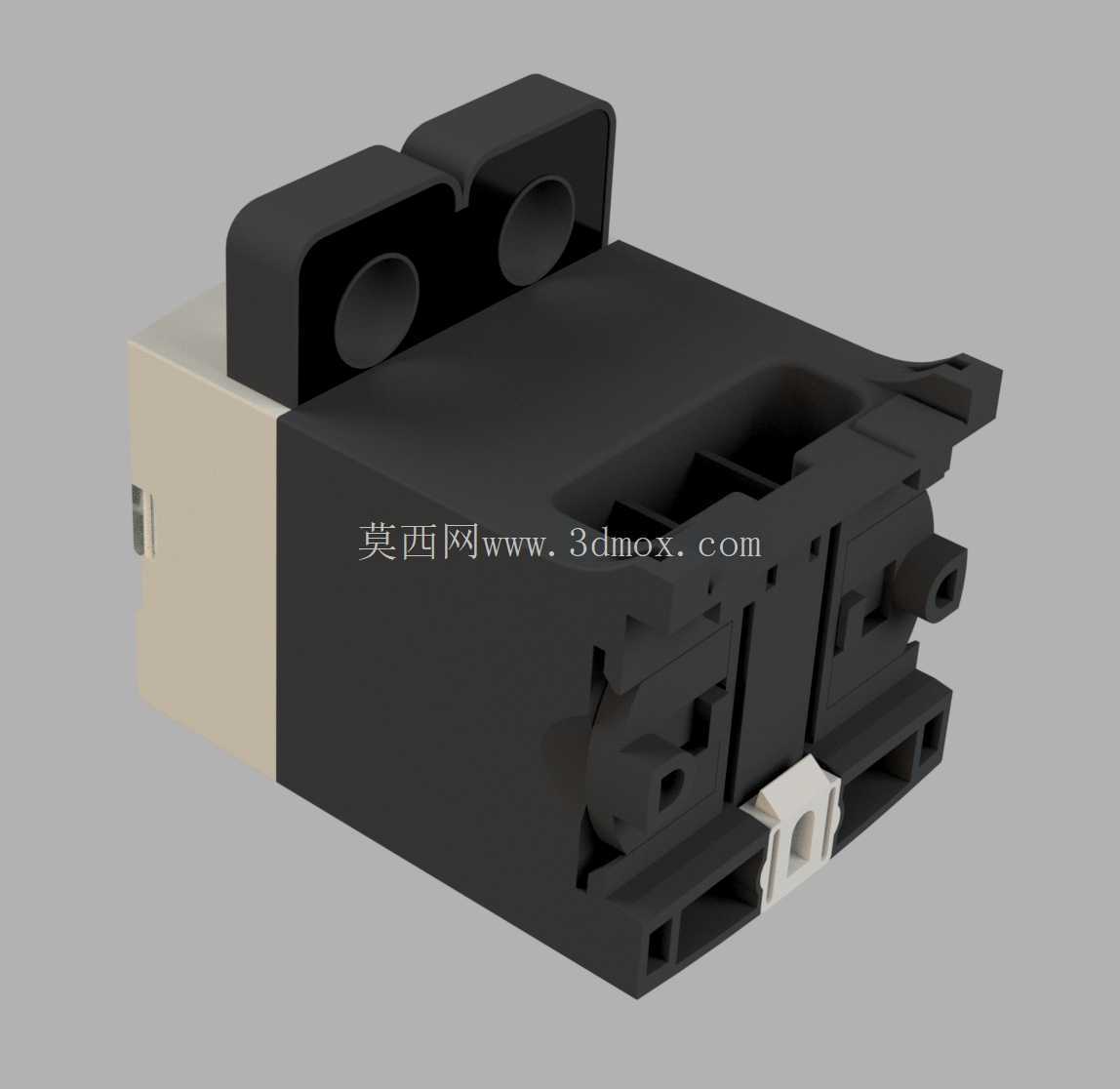

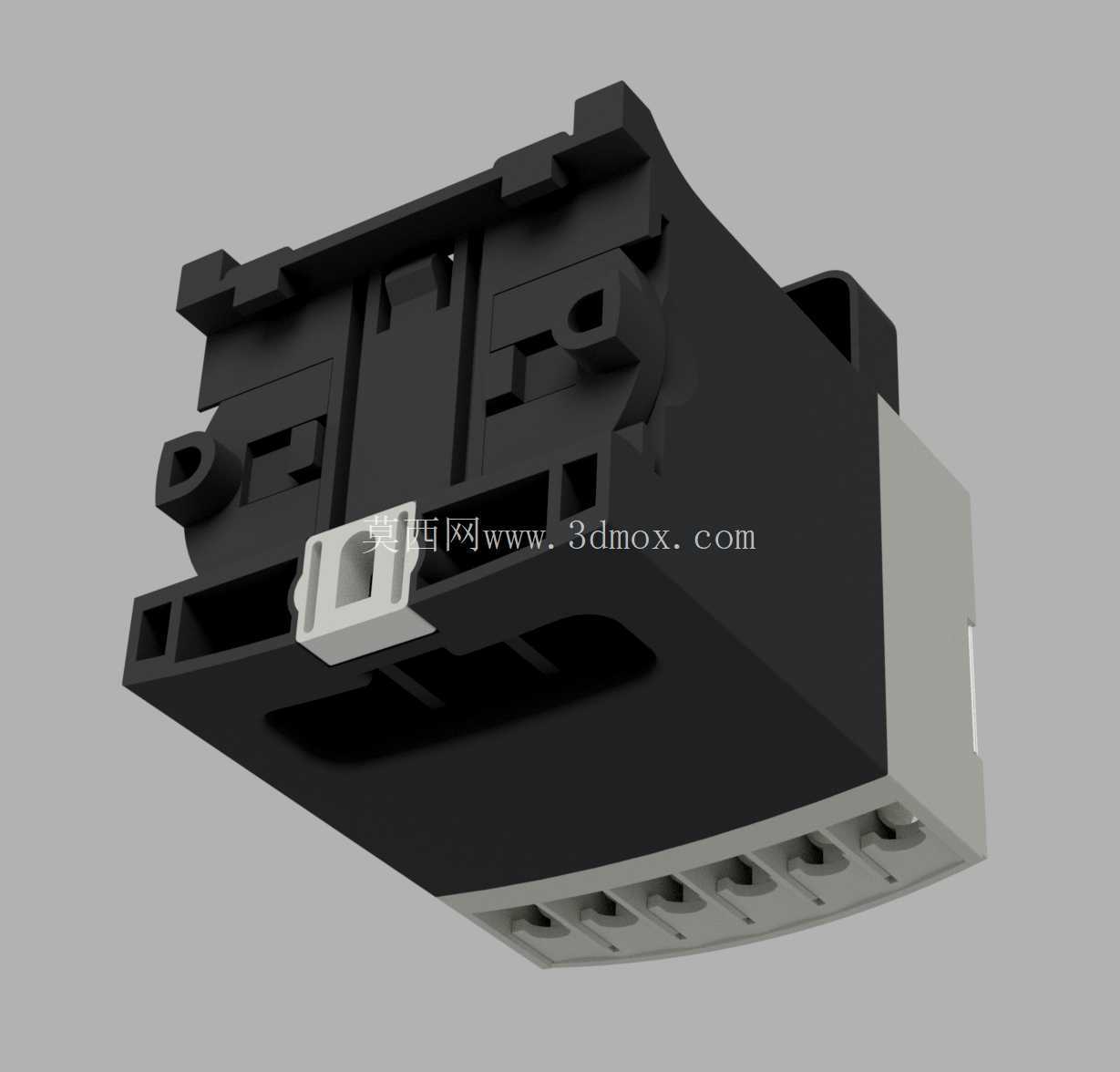

从安装边界尺寸来看，这款继电器的宽度适配标准35mmDIN导轨的安装间距，整体深度控制在70mm以内，安装时不需要在柜内预留额外的操作空间，相邻安装的其他低压电器之间不需要预留额外的散热间隙，能够有效节省配电柜的内部安装空间。主回路的进线端与出线端采用了上下分层的布局，接线时导线可以直接从柜体上下方的线槽引入，不需要弯折大角度走线，降低现场接线的施工难度。外壳侧面设计了标准的导轨锁扣结构，安装时只需要对准导轨按压即可卡紧，拆卸时用一字螺丝刀撬动锁扣就能快速取下，后期维护更换不需要拆卸周边其他元件，能够大幅缩短现场故障排查的停机时间。

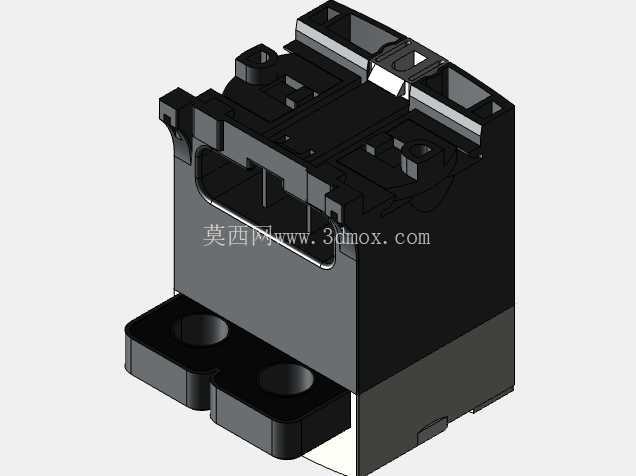

在实际三维建模过程中，需要重点还原的结构细节包括正面的按键排布、数显窗口的凹陷深度、接线端子的螺钉沉孔位置、背部导轨卡扣的活动间隙，这些细节直接影响到后续做柜内布局干涉检查时的准确性，尤其是接线端子的位置尺寸，如果建模时出现偏差，在生成工程图或者做布线仿真时，就会出现导线无法正常压接、和周边元件产生空间干涉的问题。另外外壳表面的分模线、散热槽的开孔位置也需要按照实物比例还原，确保渲染后的模型和实物外观一致，能够直接用于产品样本制作、柜内装配可视化演示等场景。
