40mm规格万向脚轮组件结构设计

项目分类:通用五金配件 发布时间:2026-06-29 ID:1192278
  • 40mm规格万向脚轮组件结构设计
  • 40mm规格万向脚轮组件结构设计
  • 40mm规格万向脚轮组件结构设计
  • 40mm规格万向脚轮组件结构设计
  • 40mm规格万向脚轮组件结构设计
  • 40mm规格万向脚轮组件结构设计
  • 40mm规格万向脚轮组件结构设计

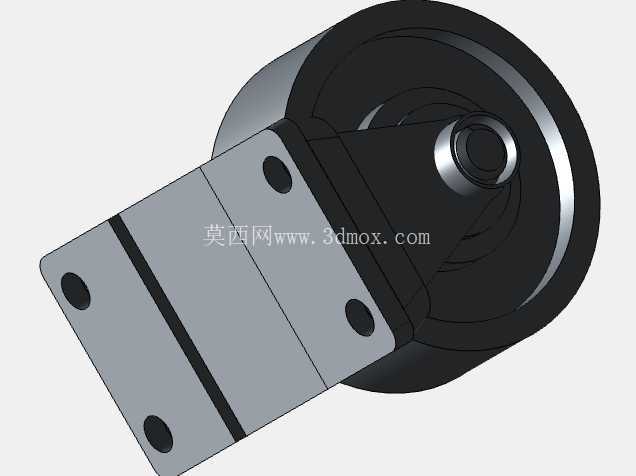

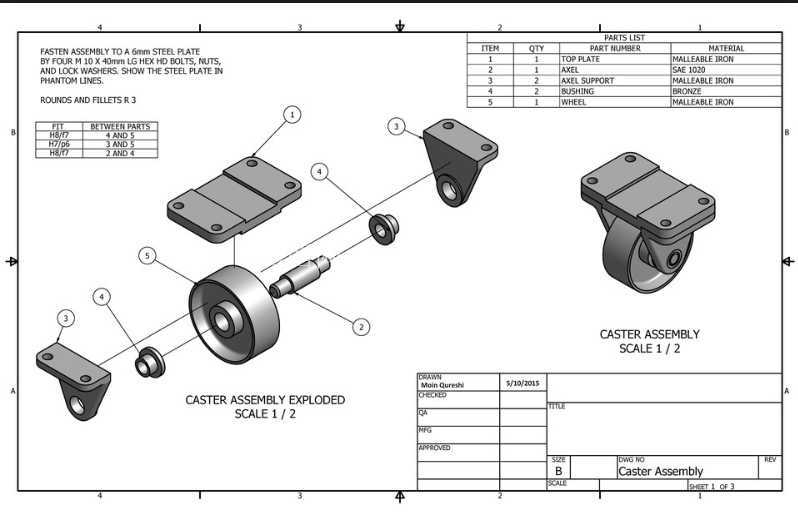

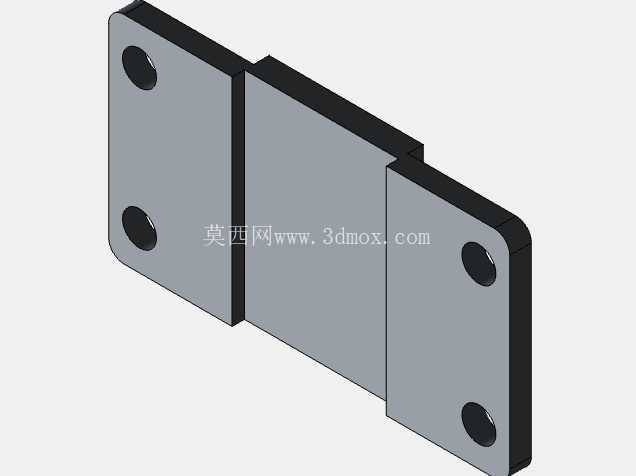

  这款40mm轮径的脚轮组件,是轻载移动场景里应用极广的支撑行走部件,常见于小型工具推车、轻型设备机架、仓储周转料架、实验室移动操作台、商用展示架等需要短距离移位的设备底部,单轮额定承载适配10-25kg的静载需求,动载工况下可承受不超过15kg的持续载荷,完全覆盖轻载移动场景的使用需求。从结构拆分来看,整套组件包含顶板、支架、轮轴、衬套、滚轮、轴端紧固件几个核心部分,顶板采用带双安装孔的平板结构,安装孔位中心距适配常规轻型机架的底部安装标准,安装面做了铣平处理,保证和设备底面贴合时无间隙,避免长期受力出现安装松动。

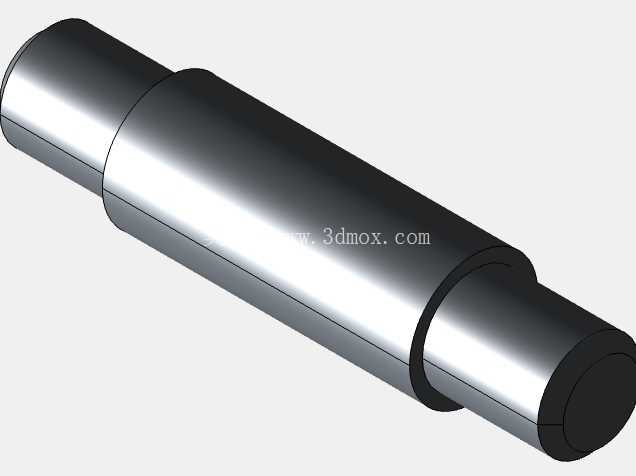

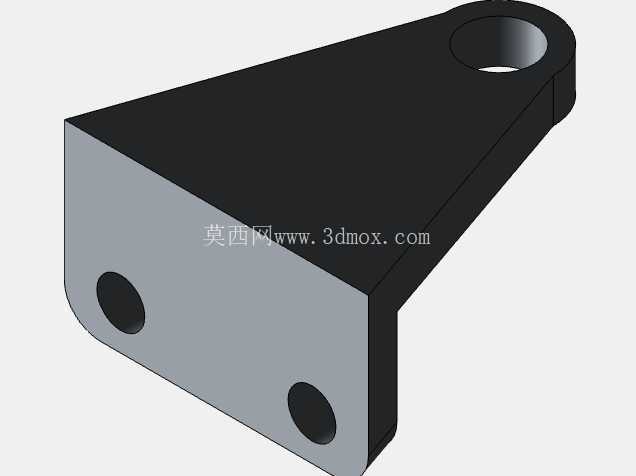

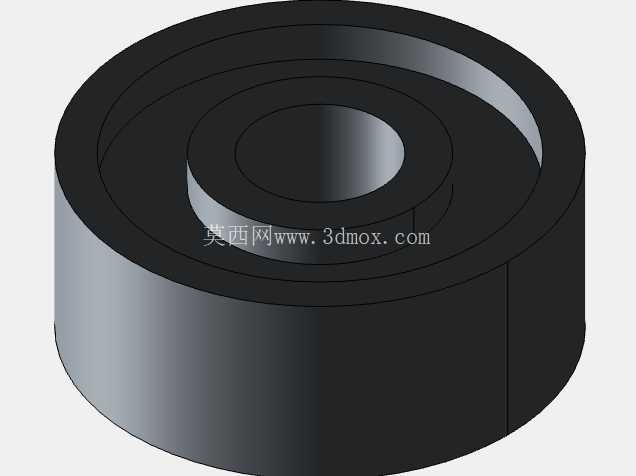

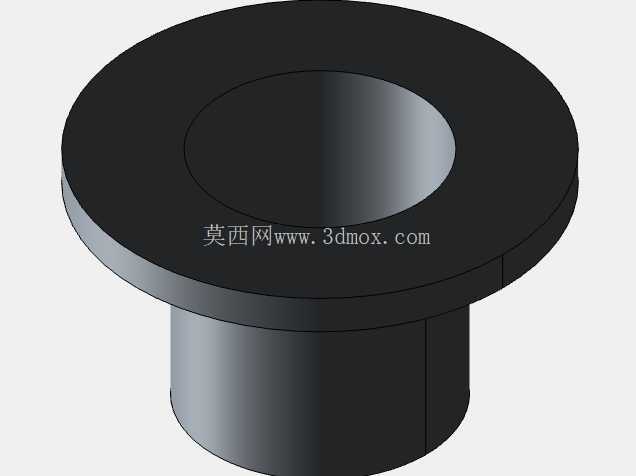

  两侧的支架采用带轴承位的弯折结构,支架上端和顶板通过铆接结构实现360度水平回转,回转间隙控制在0.2mm以内,既保证转向灵活,又不会出现转向时的晃动量过大问题。轮体部分采用40mm直径的圆柱滚轮,滚轮中心镶嵌自润滑衬套,和穿过轮心的轮轴配合,无需额外加注润滑脂即可实现长期顺畅转动,衬套的耐磨性能可满足常规工况下3年以上的使用周期,不会出现轮体卡滞、转动异响的问题。轮轴两端采用卡簧限位结构,装配时将轮体卡入两侧支架的安装槽后,穿入轮轴再卡入轴端卡簧即可完成轮体部分的装配,整体装配流程无需复杂工装,手工即可完成组装,适合批量生产时的快速装配作业。设计过程中重点考量了几个实际使用的痛点:首先是转向灵活性,顶板和支架连接的回转部位采用了大接触面积的铆接面,避免长期受压后出现铆接面凹陷导致转向卡滞;其次是轮体的静音效果,滚轮材质选用硬质耐磨尼龙,滚动时和地面接触的噪音控制在40分贝以内,适合在办公区、实验室等对噪音有要求的场景使用;第三是安装兼容性,顶板的安装孔采用长圆孔设计,可适配一定范围内的安装孔位偏差,降低设备机架加工时的孔位精度要求,减少加工成本。

  从安装边界来看,整套脚轮组装完成后的总高度为62mm,顶板外形尺寸为58mm×42mm,两个安装孔的中心距为42mm,安装时可采用M6的螺栓穿过安装孔固定在设备底部,安装后脚轮的回转半径为38mm,设计设备底部安装位时,只要保证安装点周边38mm范围内无突出结构,就不会出现转向时和设备本体干涉的问题。在实际选型应用中,这类小尺寸脚轮通常四个为一组配套使用,安装在设备底部的四个角位,如果设备存在重心偏移的情况,可在重心侧重的一侧选用带刹车功能的同规格脚轮,实现移位后的位置固定。

  整套结构的受力路径非常清晰:设备的垂直载荷通过顶板传递到两侧支架,再通过轮轴传递到滚轮,最终由滚轮传递到地面,转向时的水平扭力通过顶板和支架的铆接面承受,所有受力部位的壁厚都经过载荷校核,支架壁厚2.5mm,轮轴直径6mm,完全满足轻载场景下的强度要求,不会出现过载断裂、变形的问题。另外在细节设计上,滚轮的两端面和支架内侧预留了0.5mm的间隙,避免滚轮转动时和支架发生摩擦,同时也能防止灰尘、细小杂物卡入轮体和支架的间隙中导致转动卡滞;支架的所有边角都做了倒圆角处理,避免装配和使用过程中划伤操作人员;顶板的安装孔周边做了沉台设计,螺栓安装后螺栓头不会突出顶板表面,保证顶板和设备底面完全贴合。
