八英寸可调式活动扳手结构设计

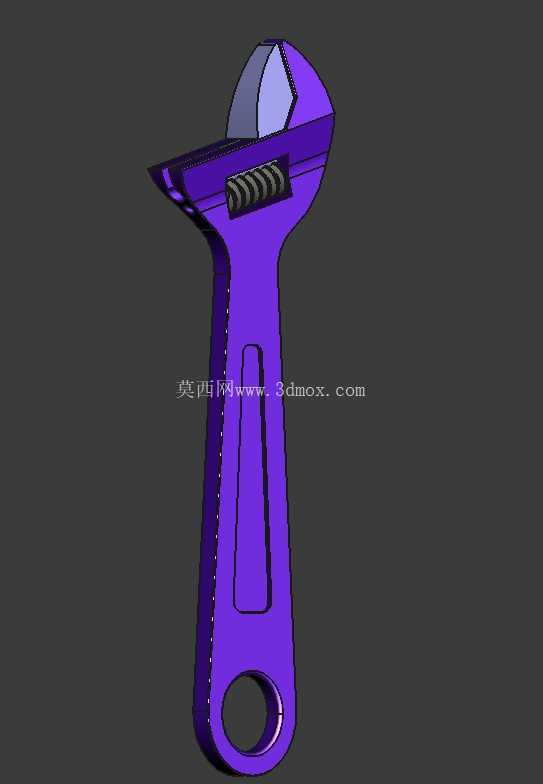

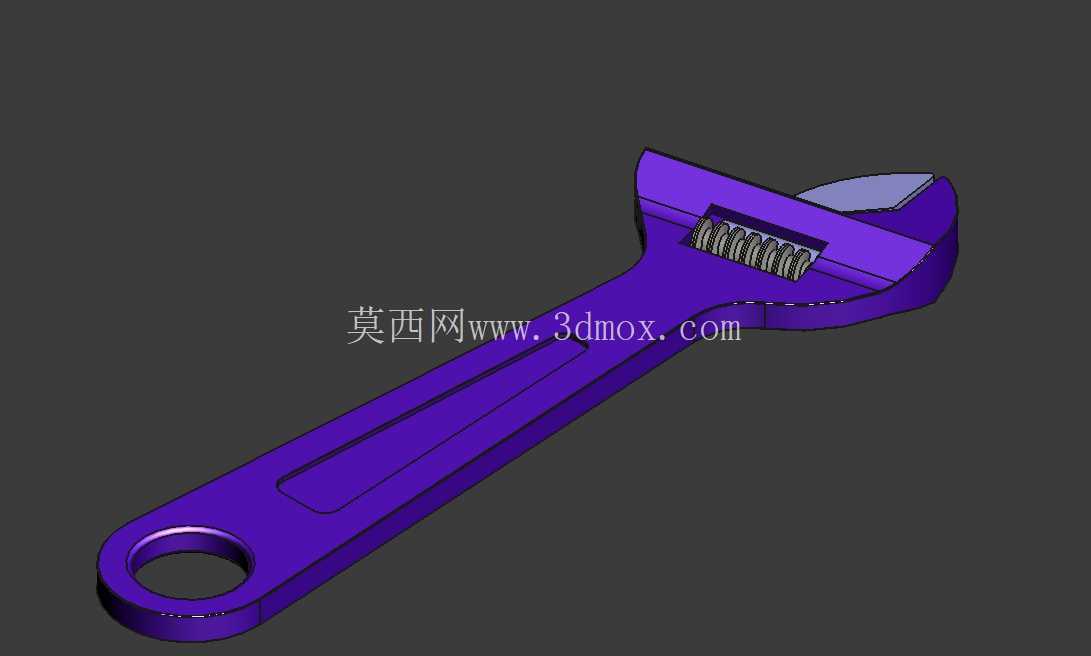

　　在设备运维、装配作业、家用维修等各类场景里，活动扳手都是出镜率极高的手动夹持类工具，和固定开口扳手不同，它不需要匹配螺栓螺母的固定对边尺寸，单把工具就能覆盖一定范围内的紧固件拆装需求，大幅减少外出作业的工具携带量，不管是水电安装、设备检修、产线装配还是日常家用维修，都能看到这类工具的使用场景。这款总长度205毫米的活动扳手，属于常规8英寸规格，是手动工具里的黄金尺寸段，既不会因为尺寸过大难以在狭窄空间操作，也不会因为力臂过短导致大扭矩紧固件拆装费力，适配绝大多数M6到M18规格的外六角、方头紧固件作业需求。

　　从结构设计来看，这款活动扳手沿用了经典的蜗轮调节结构，固定钳体和手柄为一体化结构设计，活动钳口通过钳体上的导向槽实现滑动位移，调节蜗轮嵌在固定钳体的槽位内，和活动钳身底部的齿条啮合，转动蜗轮就能带动活动钳口平稳移动，实现开口尺寸的无级调节，这种结构经过上百年的实际应用验证，调节顺畅度和夹持可靠性都有充足的实际使用数据支撑。设计过程中首先要考虑的是钳口的夹持精度，活动钳口和固定钳口的夹持面需要保持平行，平面度公差控制在0.1毫米以内，避免夹持紧固件时出现打滑、棱角磨损的问题，夹持面加工有细密的防滑齿纹，齿纹角度经过反复验证，正向施力时能牢牢咬合紧固件表面，反向松开时也不会出现卡滞。

　　手柄部分采用了符合人体工学的长条形结构，表面设计有内凹的加强筋槽，既可以提升手柄整体的抗弯曲强度，避免大扭矩施力时手柄出现弯折变形，也能在握持时增加手部和工具的摩擦力，减少施力过程中打滑的概率，手柄末端设计有挂孔，日常存放时可以挂在工具架上，也能搭配安全绳使用，适合高空作业场景防止工具坠落。尺寸边界上，这款扳手总长度控制在205毫米，最大开口宽度可以达到24毫米，能够覆盖日常作业中绝大多数常见紧固件的尺寸需求，钳头部分的厚度控制在12毫米，能够伸入部分狭窄的设备间隙内完成紧固件拆装，不会因为钳头过厚无法对位。设计时还要重点考虑各部件的受力分布，蜗轮和齿条的啮合齿需要做圆角过渡处理，避免应力集中导致调节过程中齿部崩断，固定钳体和活动钳口的受力面需要做局部加厚处理，承受最大扭矩时的变形量控制在弹性形变范围内，不会出现永久变形导致钳口错位。和固定尺寸的扳手相比，可调式活动扳手的核心优势就是通用性，在面对不同规格紧固件的零散作业场景时，不需要频繁更换工具，单把工具就能完成多种尺寸的拆装作业，尤其适合上门维修、户外抢修这类不方便携带全套工具的场景。

　　在建模过程中，各运动部件的配合间隙需要严格控制，活动钳口和导向槽的配合间隙控制在0.02到0.05毫米之间，既保证滑动顺畅无卡滞，也不会因为间隙过大导致夹持时出现晃量，蜗轮和钳体的配合轴需要保证同轴度，转动时没有偏心卡顿的问题，齿条的齿距和蜗轮齿距完全匹配，全程调节过程顺滑无虚位。实际使用中，这类扳手的施力方向需要和钳口平面保持平行，避免侧向施力导致钳口断裂或者紧固件棱角磨损，设计时也在钳头和手柄的过渡位置做了圆弧加强处理，提升该位置的抗扭强度，应对作业时的不当施力情况。整体结构没有多余的复杂部件，所有零件都采用常规五金加工工艺就能实现量产，维护也十分简单，长期使用后如果蜗轮位置进入杂物，只需要清理后涂抹少量润滑脂就能恢复顺畅的调节手感，适合大规模量产和日常高频使用场景。
