2.54mm间距排针母座PCB连接组件

在消费电子、工业控制板卡、嵌入式开发硬件的板级互连场景里，排针母座是最常用的板对板、板对线可拆卸连接元件，本次建模的2.54mm间距排针母座，覆盖了从2pin单排到多pin双排的常规规格，完全匹配行业通用的安装尺寸规范，能直接适配市面上绝大多数标准排针的插接需求。从实际使用场景来看，这类排母广泛用在单片机开发板的扩展接口、工控IO模块的信号引出、小型家电控制板的模块对接场景中，相比焊接式的固定连接，排针母座的可拆卸属性能大幅降低设备后期维护、模块更换的难度，不需要反复拆焊电路板，直接插拔就能完成模块替换，能有效减少焊盘损伤带来的板卡报废问题。

设计过程中首先要锁定的就是2.54mm的孔位中心距，这个尺寸是全球通用的板级互连标准间距，孔位的公差控制需要严格匹配插针的直径公差，既要保证插针插入后有足够的接触保持力，避免设备在振动工况下出现接触不良、信号瞬断的问题，又不能让插拔力过大导致装配困难，或是长期插拔后接触簧片出现塑性变形失去弹性。母座的塑壳部分采用黑色耐高温绝缘材质建模，塑壳的外形边界做了统一的规整处理，不同pin数的母座宽度保持一致，仅长度随pin数增加线性延伸，这样在PCB布局时，工程师可以根据实际需要的pin数灵活选型，不需要因为pin数变化调整周边元件的避让距离。塑壳上的插孔边缘做了微小的导向倒角，能在自动插件机装配或是手工插装时，引导插针对准孔位，避免插针歪折损伤。

底部的插针采用镀金铜材的结构建模，插针的伸出长度符合波峰焊的工艺要求，插针与塑壳的结合位置做了防脱卡位结构，能避免焊接过程中高温导致塑壳软化后插针移位，也能防止插拔时插针从塑壳中被带出。接触簧片的结构隐藏在塑壳内部，建模时还原了双触点的夹持结构，每个插孔内的簧片从两个方向夹持插入的排针，保证信号传输的接触面积，降低接触电阻，避免大电流小信号传输时出现压降过大的问题。

从安装边界来看，这类排母的塑壳高度控制在常规的板上安装高度，插针穿过PCB后的伸出长度满足焊盘的焊接要求，不会因为插针过长导致背面元件干涉，也不会因为过短导致焊接不牢。不同pin数的母座在建模时统一了安装基准，所有孔位的中心距保持严格的2.54mm整数倍，能直接匹配标准网格的PCB焊盘设计，工程师在进行PCB布局时可以直接调用模型，不需要重新核对孔位尺寸，能大幅缩短硬件设计的周期。在多排母并排布置的场景下，模型的塑壳侧边预留了足够的插拔操作空间，不会出现相邻母座距离过近导致手指无法操作插拔的问题。

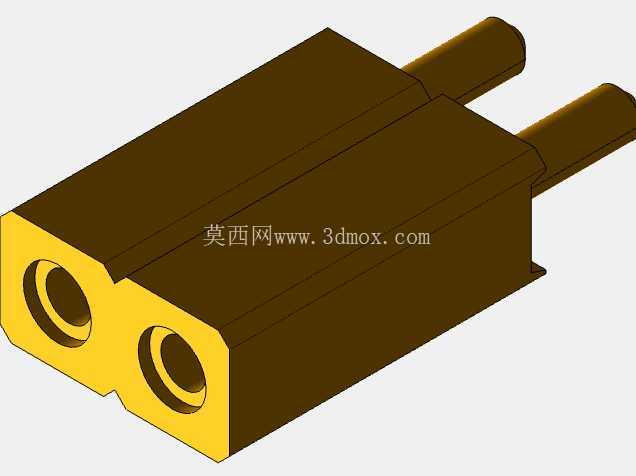

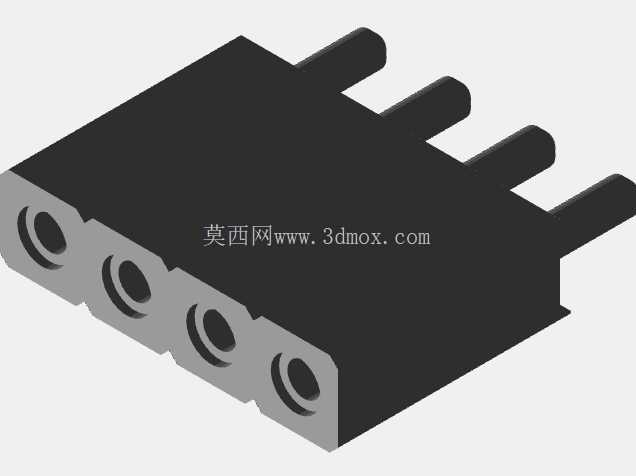

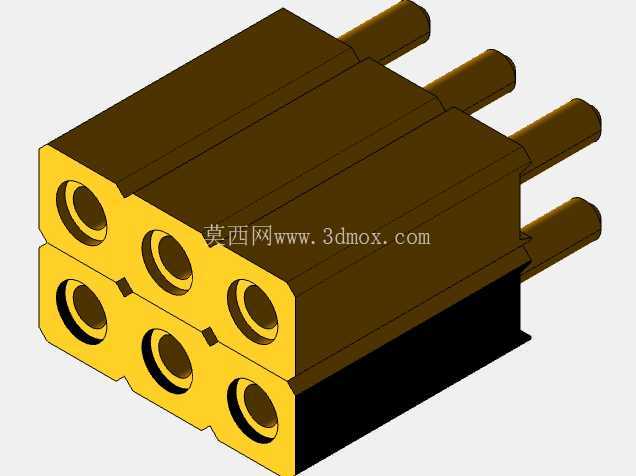

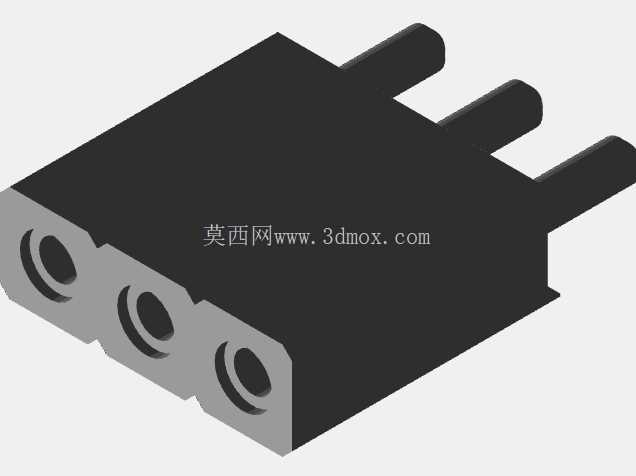

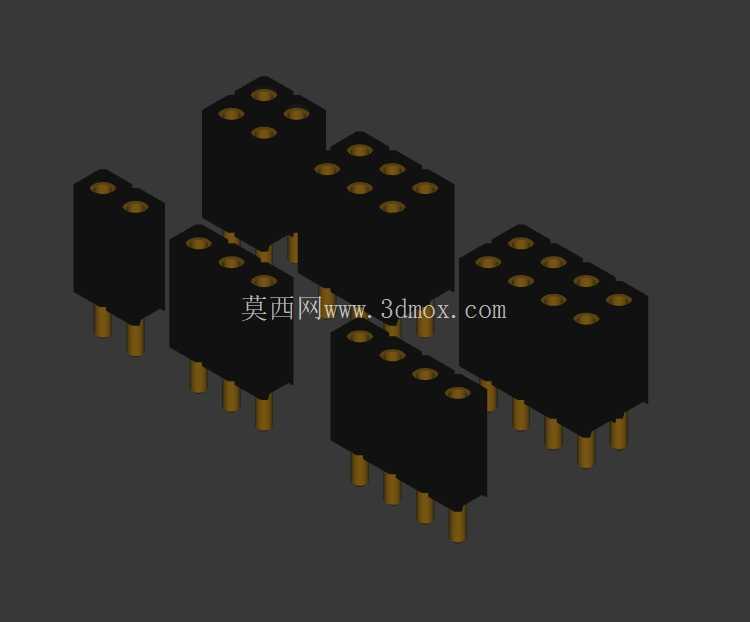

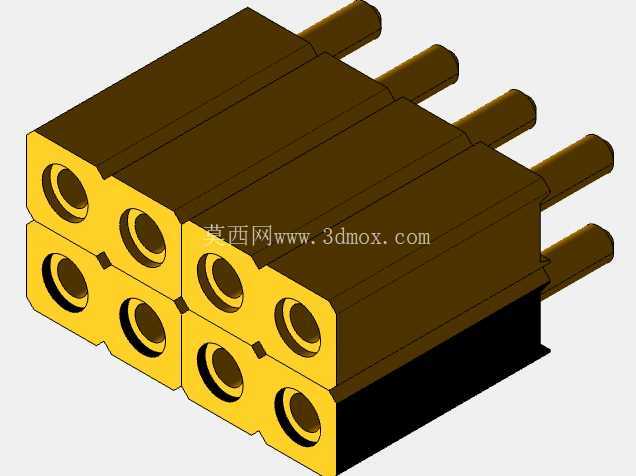

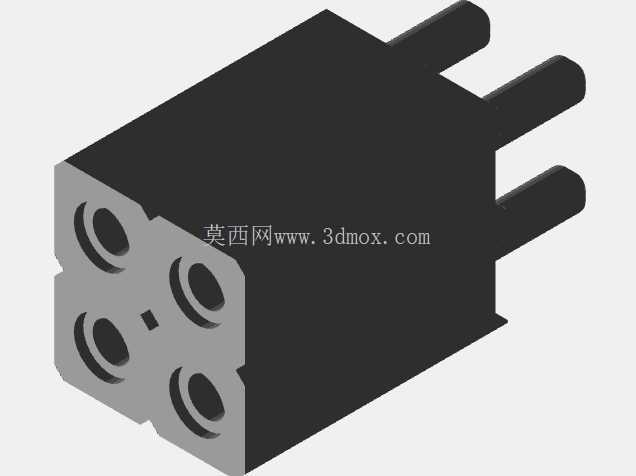

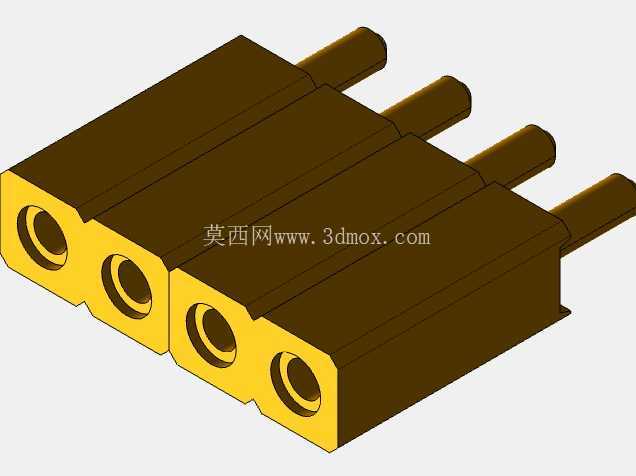

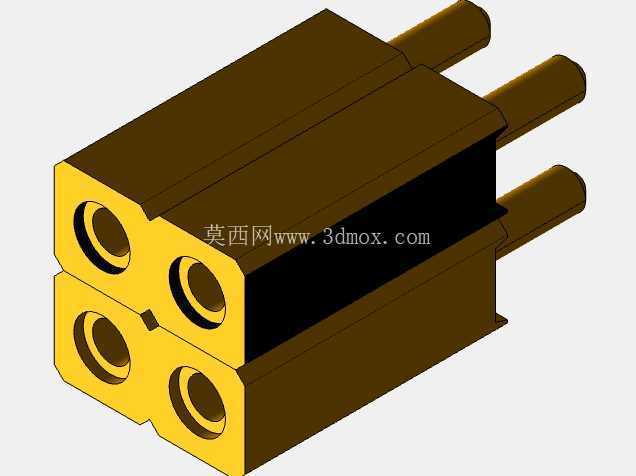

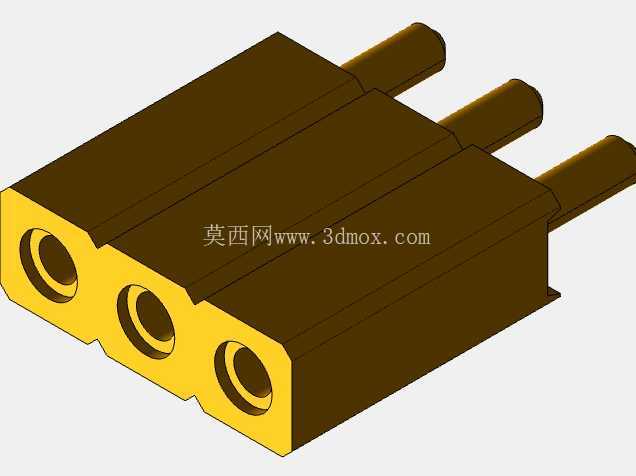

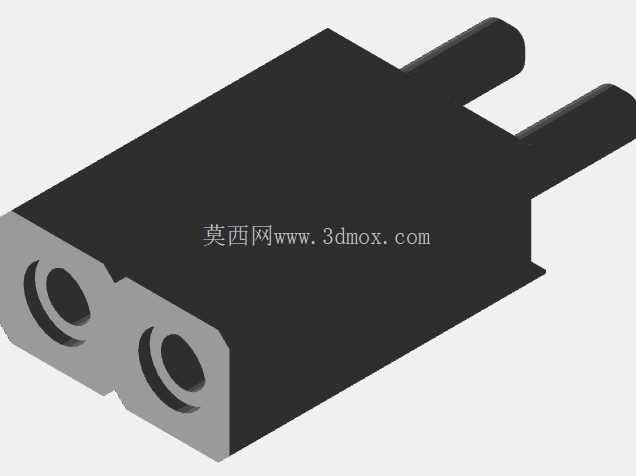

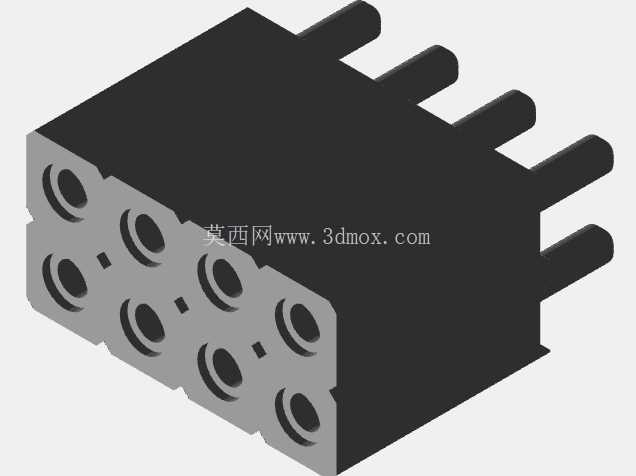

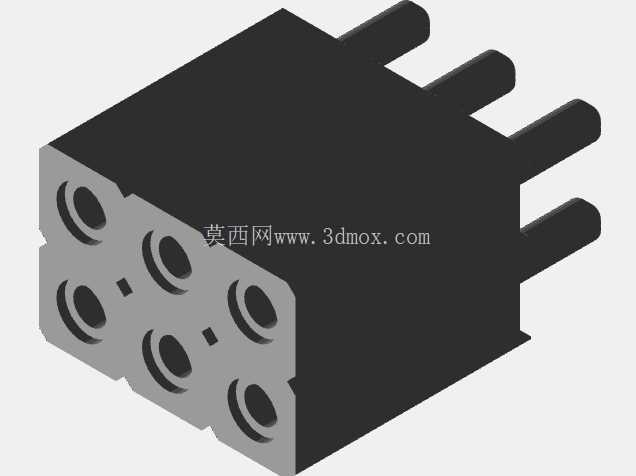

实际选型使用时，这类排母可以根据板卡的信号传输需求选择不同pin数的规格，单排母适合单方向的信号引出，双排母适合高密度的信号互连，所有规格的安装尺寸都保持通用互换性，不需要为不同pin数的母座设计不同的PCB封装。模型还原了不同pin数母座的外形差异，从最小的2pin单排母到多pin双排母都做了等比例建模，每个规格的结构细节都保持一致，包括塑壳的壁厚、插针的直径、插孔的倒角都做了准确的还原，能直接用于结构装配的干涉检查，在整机结构设计时，可以直接将模型导入装配体，核对排母安装位置与周边壳体、元件的间隙，避免后期开模或装配时出现空间干涉的问题。

针对工业场景的使用需求，模型的塑壳部分做了加厚处理的结构还原，相比消费级的薄壳排母，加厚塑壳能承受更大的插拔力，在工业设备频繁维护插拔的场景下不容易出现塑壳开裂的问题。插针的根部做了加宽的受力结构，能避免插拔时插针根部受力断裂，提升长期使用的可靠性。在信号完整性方面，2.54mm的间距设计能满足常规低频信号的传输需求，对于大部分工控信号、低速数字信号来说，这个间距的串扰控制完全满足使用要求，不需要额外做信号屏蔽处理，能有效降低板卡的设计复杂度。
