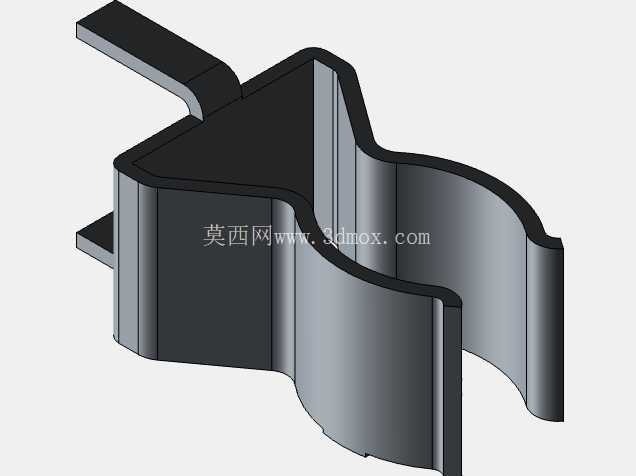

5×20规格保险丝配套安装固定座结构

在低压配电、工控板卡、小型消费电子设备的板载或内置电路保护环节，5×20规格管状保险丝是应用覆盖度极广的过流保护元件，对应的安装固定座需要兼顾接触可靠性、安装便捷性与结构强度，本次呈现的支架类结构正是针对该规格保险丝的夹持安装需求设计。从实际使用场景来看，这类保险丝座常应用于开关电源输入侧、小型工控设备供电回路、桌面型电子仪器的进线保护位置，部分DIY电子制作、3D打印机控制板、小型音频功放设备的供电回路也会采用该类夹持式支架，相比带外壳的保险丝座，这种裸露式金属支架的占用空间更小，适合内部空间紧凑、不需要额外绝缘防护的设备内部安装场景。

从功能特性上看，该结构采用一体化金属冲压弯折成型，没有额外的拼接铆接结构，依靠金属板材自身的弹性实现对管状保险丝的夹持固定。主体的弧形弯折区域完全匹配5×20保险丝的圆柱外轮廓，弧形段的曲率经过反复调整，既保证保险丝装入后有足够的抱紧力，不会因为设备运输、运行过程中的振动出现松脱接触不良，又不会因为夹持力过大导致保险丝玻璃管或陶瓷管出现应力破损。两侧延伸出的插片式引脚，既可以直接插入PCB板的对应安装孔进行波峰焊固定，也可以适配接线端子的压接需求，引脚的宽度与厚度符合常规板载安装的焊盘尺寸标准，不需要额外定制PCB封装，能直接匹配行业通用的5×20保险丝座封装尺寸，降低设计阶段的封装绘制工作量。

设计思路上，整个结构优先考虑量产的工艺可行性，采用单张金属板材通过连续冲压模一次性完成冲裁、弯折工序，没有多余的切削、焊接工序，材料利用率高，适合大批量生产。弯折处的圆角处理充分考虑了冲压工艺的折弯半径限制，避免出现折弯处应力集中导致的金属断裂问题，同时边缘位置都做了微小的倒角处理，避免组装过程中划伤操作人员的手部，或是刺破导线绝缘层造成短路隐患。夹持区域的开口位置做了向外的微扩引导结构，保险丝装入时不需要完全对准，顺着引导斜面就能推入夹持位，降低生产线组装时的对位难度，提升装配效率。

从安装边界与尺寸配合来看，该支架的整体安装高度控制在较低范围，装入5×20保险丝后，最高点距离安装面的尺寸不会超出常规板载元件的高度限制，不会和设备内部的其他结构件、元件产生干涉。两个引脚的中心距符合行业通用的安装孔距标准，和市面上同规格保险丝座的安装尺寸完全兼容，设备生产过程中如果出现供应商切换，不需要修改PCB设计就能直接替换，降低供应链的适配成本。支架的金属材料选用弹性与导电性兼顾的铜合金材质，表面做镀镍处理，既保证长期使用过程中的接触电阻稳定，不会因为氧化出现接触压降过大、发热的问题，又能提升金属结构的抗疲劳性能，经过多次保险丝拆装更换后，夹持力不会出现明显衰减，满足设备全生命周期内的保险丝更换维护需求。

在实际选型应用中，这类支架式保险丝座适合额定电流10A以下、额定电压250V以下的交流或直流回路使用，因为没有额外的绝缘外壳，安装时需要注意和周边的金属结构件保持足够的电气间隙，避免出现爬电距离不足的问题。如果是应用在有防尘、防触碰需求的外露位置，可以额外搭配绝缘护套使用，而在设备内部、用户无法直接触碰的位置，直接采用该支架就能满足使用需求，相比带塑料外壳的保险丝座，不仅成本更低，而且散热条件更好，大电流长时间工作时的温升更低，能提升回路的长期工作可靠性。结构设计上还充分考虑了自动化组装的需求，整个结构的外形规整，适合振动盘上料，不需要额外的定位结构就能被吸嘴抓取，适配SMT或THT自动化生产线的组装要求，不需要人工手动插件，能有效降低大批量生产时的组装人工成本。
