五向导航开关精密结构三维设计

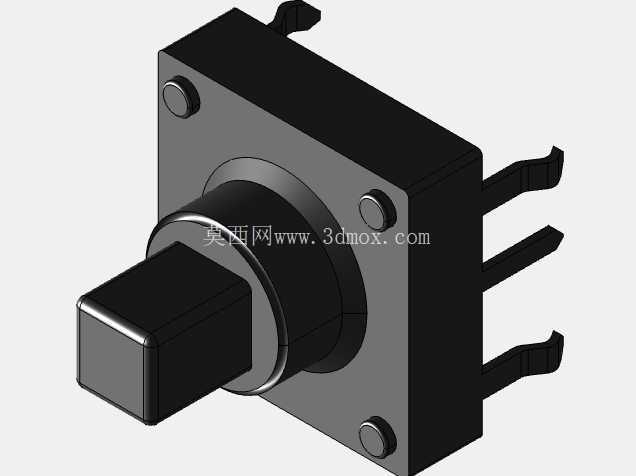

　　这款五向导航开关的结构设计，核心围绕小型化电子设备的人机交互需求展开，在手持终端、工业控制面板、小型检测仪器的操作端都有广泛适配空间。日常设备调试时，操作人员可通过单一部件完成上下左右四个方向的位移触发，以及垂直方向的按压确认，无需在面板上布置多颗独立按键，能大幅压缩操作区域的占用面积，适配紧凑布局的设备壳体设计。从结构细节来看，开关主体采用方形基座作为承载核心，基座四角预留了沉头安装孔位，可直接通过螺丝固定在PCB板或者设备内的安装支架上，安装时无需额外设计复杂的定位结构，沉孔深度刚好覆盖标准M2螺丝的头部，安装后螺丝端面不会突出基座平面，避免和周边元器件产生干涉。

　　基座前端伸出的方形操作柄是人机交互的直接接触部位，操作柄的端面做了微小的倒角处理，既可以去除注塑成型后的锐边，避免操作时划伤手指，也能在装配键帽时提供导向，方便不同外观样式的键帽快速套合定位。操作柄和基座之间设置了环形的限位台阶，一方面可以限制操作柄的最大按压行程，避免过度按压导致内部弹片产生塑性变形，另一方面也能阻挡外部的灰尘、碎屑从操作柄和基座的配合间隙进入开关内部，提升部件在多尘工业场景下的使用寿命。

　　基座侧面伸出的三个引脚是开关的电气连接端，引脚采用折弯成型的弹片结构，在焊接到PCB板时，弹片的形变可以吸收焊接过程中产生的热应力，避免引脚和基座内部的触点连接部位出现虚焊、脱焊问题；引脚的排布间距符合常规贴片元件的焊盘设计规范，可直接适配通用SMT贴装工艺，无需为其单独定制钢网或者焊接治具，能有效降低批量生产时的工艺成本。设计过程中，对操作柄的各方向操作力做了均衡调校，四个方向的拨动力度保持在统一区间，垂直按压的触发力略大于方向拨动力，这样的力值匹配可以避免日常操作时出现误触发，比如在横向拨动操作柄时，不会因为按压力度稍大就误触发确认指令。

　　内部的触点结构采用滑动接触设计，方向拨动时，操作柄带动内部的滑动触点在固定触片上位移，切换不同方向的信号通路，垂直按压时则触发底部的常开触点，输出确认信号，整套触点结构的运动路径都做了限位约束，每个方向的滑动行程控制在1.2mm以内，既保证了清晰的操作手感，也不会因为行程过长导致操作响应滞后。从安装边界来看，这款开关的整体外形轮廓方正，基座的侧边没有突出的异形结构，在PCB布局时，只需要在开关周边预留0.8mm的安全间隙，就可以布置其他贴片元件，不会出现装配干涉问题；开关的整体高度控制在较低水平，适配薄型化的设备壳体设计，操作柄突出基座的长度经过反复校核，既保证了足够的操作高度方便手指施力，也不会因为突出过长导致设备组装时和壳体面板产生卡滞。在实际选型应用中，这款开关可以直接替代同规格的进口五向导航部件，结构尺寸和引脚定义完全匹配通用安装规范，无需对原有设备的PCB布局做修改就能直接替换，在工业手持抄表仪、小型数控设备的手动操作面板、便携检测仪器的功能按键区都能稳定适配，面对频繁的方向切换和按压操作，内部的弹片结构经过疲劳校核，可以满足长期使用的可靠性要求，不会因为多次操作出现触点接触不良或者操作手感异变的问题。
