三角带耳式铰接安装支架结构设计

　　这类带铰接孔的三角支架，在轻工自动化输送线、小型工装夹具的定位模块里应用极广，日常做设备改造时经常会碰到需要这类带角度安装面的支撑件，用来连接气动执行元件末端的摆臂，或是作为安全防护门的铰接支座使用。从结构上看，上部三角分布的三个安装孔，是用来把支架整体固定在设备型材框架或者安装立板上的，三个孔呈等腰三角排布，相比两孔固定的形式，能承受更大的侧向倾覆力矩，避免支架在长期往复摆动的工况下出现连接松动。下部伸出的两个带同轴孔的支耳，是核心的铰接配合部位，孔内可以加装自润滑铜套或者滚动轴承，穿装销轴后就能实现配套摆杆的定轴转动，支耳之间预留的19mm间距，刚好能容纳厚度16mm以内的摆臂构件，不会出现运动干涉。

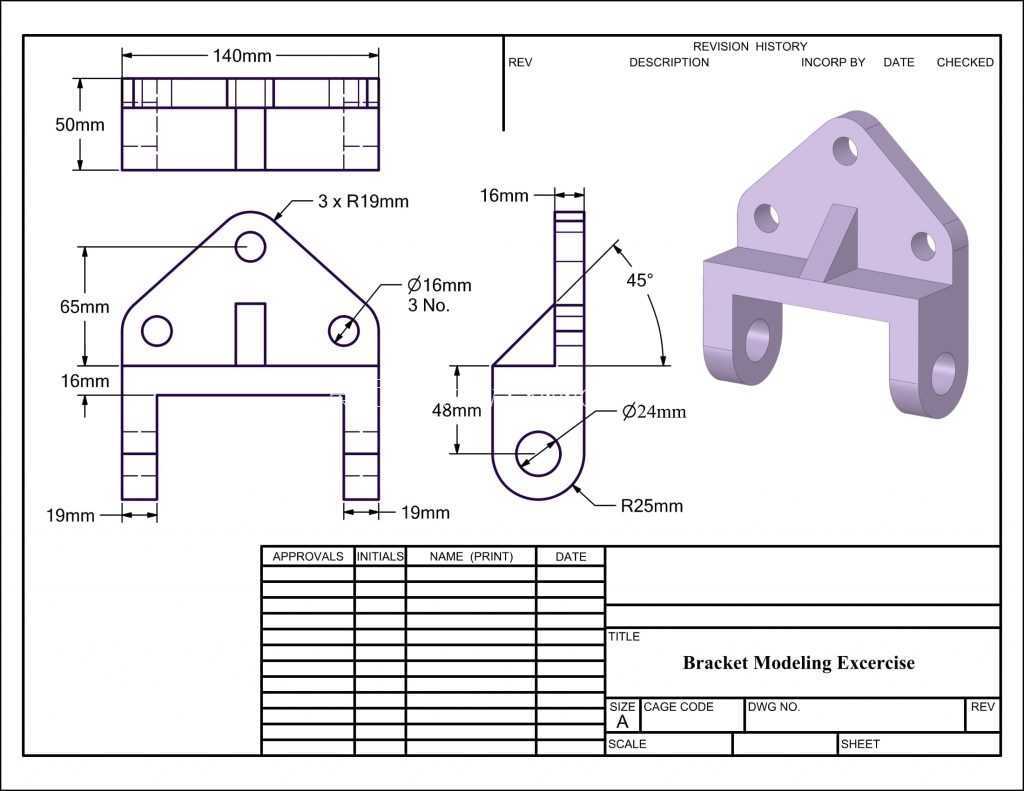

　　设计时特意把上部安装面和下部铰接孔的中心连线做了45度的倾角处理，这个角度不是随意设定的，是为了匹配常见的斜向支撑安装场景，比如设备侧面的斜向撑杆、防护栏的斜向连接位，用这个角度的支架不需要额外加工斜垫铁就能直接安装，能大幅减少现场装配的调整工作量。尺寸边界上，支架上部安装面的总宽度是140mm，总高度方向从安装面顶端到铰接孔中心的距离是65mm，铰接孔的直径是24mm，这个尺寸规格能适配M20到M22规格的铰接销轴，对应的承载能力大概在800kgf的静载荷范围内，满足大部分小型自动化设备的支撑需求。

　　上部三个安装孔的直径都是16mm，能穿装M14的内六角螺栓，孔位的圆角做了R19的过渡处理，避免尖角处的应力集中，支架下部支耳的外侧做了R25的圆角，一方面是减少零件的尖锐边角避免安装时划伤操作人员，另一方面也能优化压铸成型时的金属液流动路径，减少冷隔、缺料的压铸缺陷。中间的加强筋是从三角安装面的中心位置一直延伸到两个支耳的衔接处，筋的厚度是6mm，刚好能在不增加过多零件重量的前提下，提升支耳部位的抗弯折强度，避免支架在承受径向载荷时支耳向外张开变形。

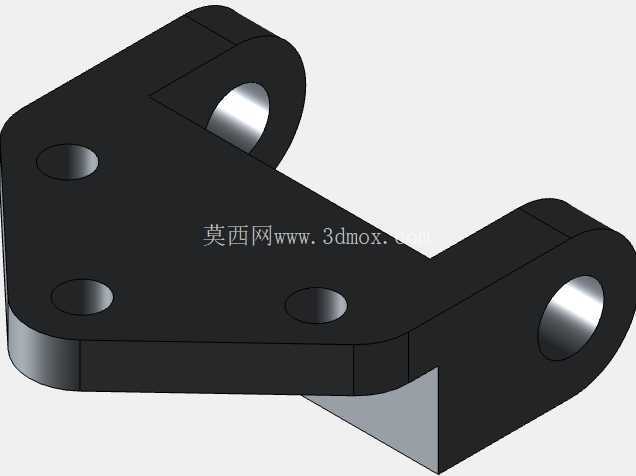

　　做这类支架的三维建模时，要优先保证下部两个铰接孔的同轴度公差，控制在0.02mm以内，不然穿装销轴后会出现卡滞、转动不顺畅的问题，上部三个安装孔的位置度公差也要控制在0.1mm范围内，保证和安装基板的孔位能顺利对齐，不需要现场扩孔。另外支耳的端面和铰接孔的垂直度也要注意，不然装配后摆臂会出现偏摆，长期运行会加剧销轴和孔的磨损。实际选型替换的时候，要先核对安装面的总宽度和铰接孔的中心距，确认支耳的内间距能匹配待安装的摆臂厚度，还要确认安装角度是否符合现场的安装空间要求，避免出现支架装上后和周边构件发生运动碰撞的问题。这类支架采用压铸工艺生产时，拔模斜度控制在1.5度左右就可以，既能保证顺利脱模，也不会过多影响零件的配合尺寸，铰接孔和安装孔的部位后期可以做少量的机加工来保证尺寸精度，不需要全表面机加工，能有效控制生产成本。
