立式带座轴孔支撑压铸结构零件

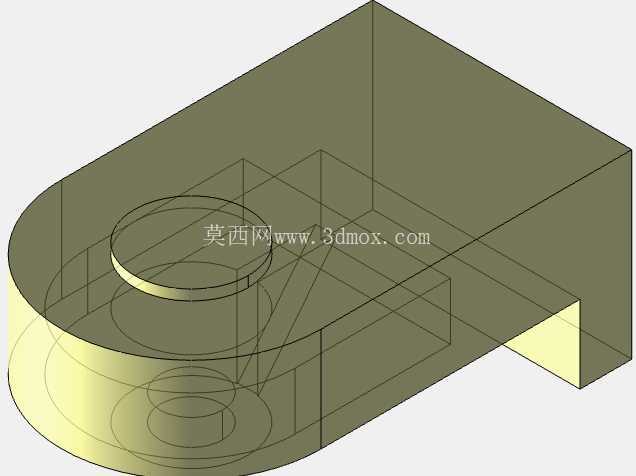

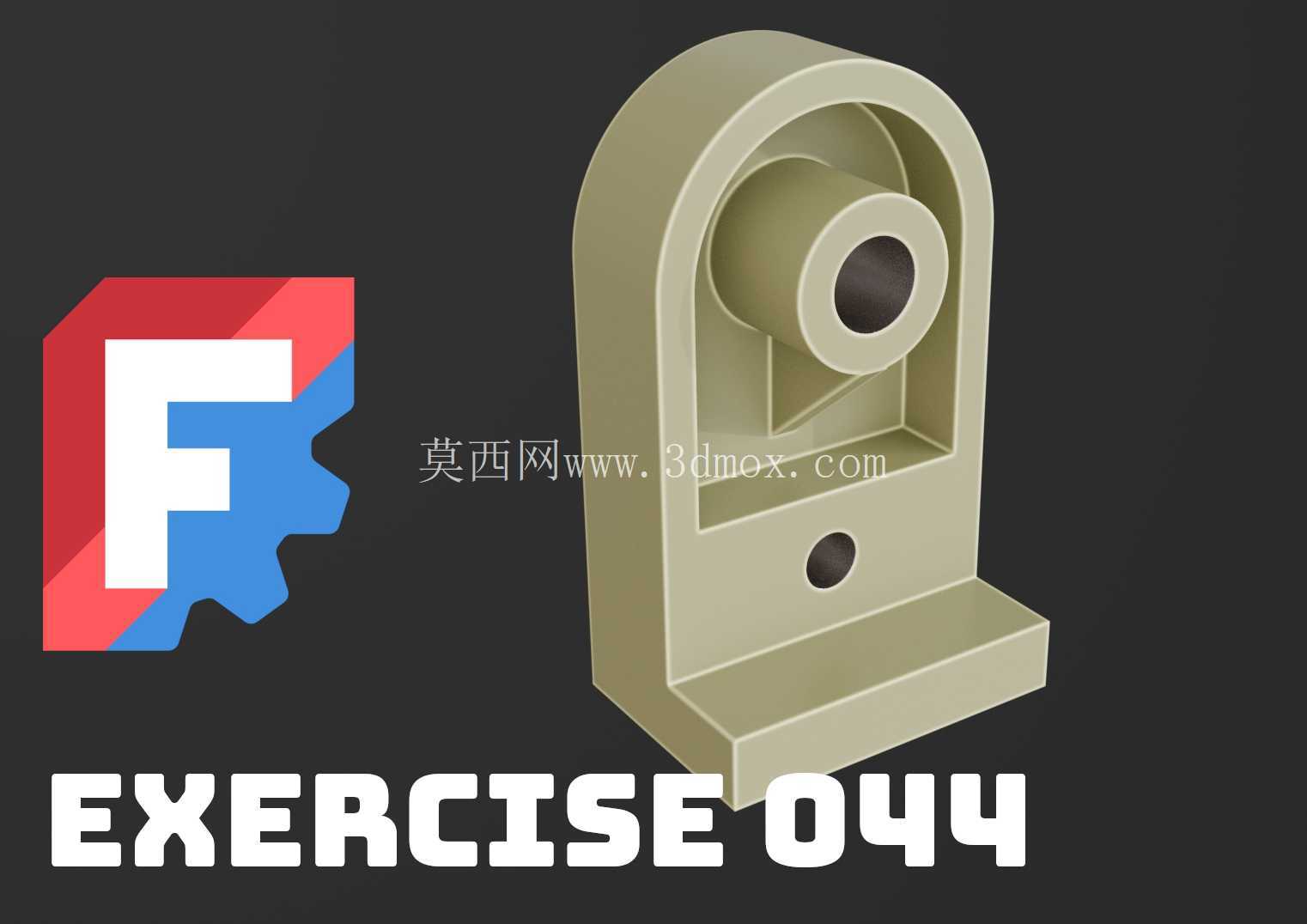

　　这类立式带座轴孔支撑件，在轻工自动化输送线、小型工装夹具定位单元、桌面级非标设备的转轴支撑场景中应用十分广泛，多数作为轻载回转部件的固定基座使用，承担径向载荷与少量轴向倾覆力矩，适配转速不超过300rpm的低速回转工况，常见于电子元件分拣设备的导轮支撑、小型包装线的过渡辊轴固定、工装夹具的摆臂转轴座等位置。从结构功能来看，零件底部为平整矩形安装底板，底板上预留的沉头安装孔可适配M6规格内六角螺栓，能直接固定在铝型材框架或钢板安装面上，安装时不需要额外加工定位沉台，底板与安装面的接触面积经过优化，可避免螺栓锁紧后出现基座翘曲的问题。

　　主体支撑段为圆弧过渡的立式立板结构，立板与底板之间设置了三角形加强筋结构，筋板厚度与立板壁厚保持一致，既可以减少压铸成型时的壁厚差导致的缩孔缺陷，也能提升立板的抗侧弯刚度，在承受径向载荷时，立板的形变量可控制在0.02mm以内，满足轻载回转部件的同轴度要求。上部的轴孔为通孔结构，孔内壁预留了0.2mm的精加工余量，压铸成型后可通过铰孔或镗刀加工达到H7公差等级，适配配套的铜套或小型深沟球轴承，轴孔外端的环形凸台一方面可以增加轴孔的接触长度，提升轴系的支撑稳定性，另一方面也能作为轴承安装的定位端面，控制轴承的轴向安装位置，避免轴承装配到位后出现轴向窜动。

　　立板中部预留的小孔为润滑油注油孔，孔道直接连通上部轴孔内壁，可在设备维护时直接加注润滑脂，不需要拆解轴系部件，降低日常维护的工作量。从设计思路上看，整个零件采用等壁厚设计，所有转角位置都设置了R2-R3的铸造圆角，避免压铸过程中出现应力集中导致的冷隔、裂纹缺陷，同时也能减少后续去毛刺的工作量；立板背部的镂空结构在不降低整体结构刚度的前提下，减少了零件的整体重量，相比实心立板结构重量降低约32%，也减少了压铸时的材料消耗。

　　安装边界方面，底板的长宽尺寸适配4040铝型材的安装槽间距，两个安装孔的中心距与铝型材槽口的中心距完全匹配，不需要额外制作转接板即可直接安装；零件整体高度控制在120mm以内，轴孔中心到底板安装面的高度为85mm，在多数小型非标设备的安装空间内都不会出现干涉问题，轴孔的中心轴线与底板安装面的垂直度公差可控制在0.03mm/100mm以内，能保证配套轴系回转时不会出现卡滞问题。这类零件采用压铸工艺成型时，分型面设置在底板与立板的交接位置，浇口开设在底板侧面，可保证铝液充型平稳，避免轴孔位置出现气孔、夹渣等缺陷，成型后仅需要对安装面和轴孔进行少量精加工即可投入使用，生产效率高，成本可控，适合批量配套使用。在实际选型应用时，需要根据配套轴的直径确认轴孔的最终加工尺寸，根据实际承受的径向载荷确认安装螺栓的锁紧力矩，若应用在有轻微腐蚀的工况下，可在零件表面做阳极氧化或喷塑处理，提升零件的防锈耐腐蚀能力，延长使用寿命。
